5 Visión general de la pantalla y el control
2.2 Visión general de la energíaeléctrica de la pantalla
El sistema de energía eléctrica de la serie 4203 es significativamente diferente de las series
anteriores de tableros digitales Daktronics. Cada fuente de alimentación de 65 vatios alimenta
dos módulos. En la mayoría de los casos, la ruta de energía eléctrica del módulo sigue la ruta
de señal.

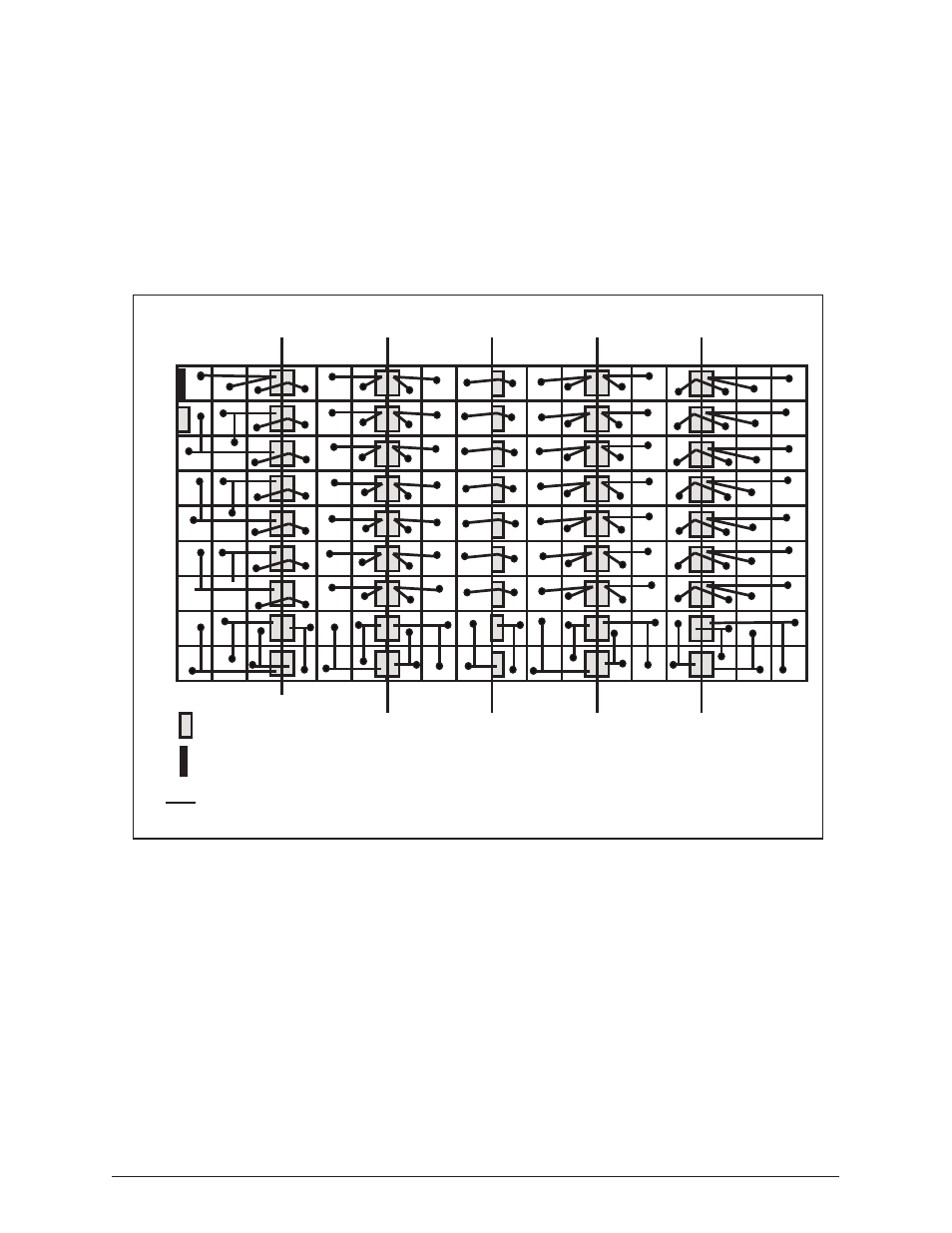

Figura 3 muestra una visión general básica del aspecto del sistema de energía eléctrica
en una sección de pantalla individual. La energía eléctrica de la sección de pantalla ingresa al
panel de terminación y se redistribuye a las fuentes de energía eléctrica. Consulte el plano de
disposición para ver la distribución de energía específica de la pantalla.
x2
Fuente de alimentación eléctrica
Enrutador ProLink
Línea desde la fuente de
alimentación eléctrica
Viga vertical
Desde el frente
Figura 3: Ejemplo de cartel de energía
