22 Vista general del equipo de control, servicio y reemplazo
7.2 Reemplazo del equipo de control
Reemplazo del DMP-8065
1. Desconecte la energía eléctrica del DMP-8065.
2. Desconecte la fibra de dúplex hacia el puerto A del
PLR del DMP-8065. Vea la Figura 16.
3. Desconecte la fibra de dúplex hacia el puerto B del
PLR del DMP-8065.
4. Desconecte el cable de comunicación de red.
5. Desconecte la energía del ventilador del DMP-8065.
6. Tire de la pestaña de liberación del DMP-8065 y
cuidadosamente levante el DMP de la placa de
montaje del DMP. Vea la
Figura 17.
7. Siga los pasos 1 -7 en sentido inverso para volver a
colocar el DMP-8065.
Precaución: Riesgo de explosión si una batería es
reemplazada por un tipo incorrecto. Devuelva el controlador a Daktronics para su reparación
o desecho.
Reemplazo de las fuentes de
alimentación del DMP
Cada DMP tiene una fuente de
alimentación y una fuente de alimentación
redundante. Si una fuente de alimentación
falla, el PLR seguirá funcionando con la
fuente de alimentación redundante. Para
reemplazar una fuente de alimentación del
DMP-8065 que no funciona:
1. Desconecte todos los cables de
energía a la fuente de alimentación
y desde la fuente de alimentación
al DMP-8065.
2. Tire de la pestaña de la fuente de alimentación. Consulte la Figura 12.
3. Gire la fuente de alimentación hacia adelante y levántela de las clavijas.
4. Siga los pasos 1-3 en sentido inverso para instalar una fuente de alimentación de reemplazo.
Reemplazo del filtro de la unidad del ISP
El filtro de la parte inferior de la unidad del ISP se
debe inspeccionar y reemplazar si es necesario. Los
filtros de repuestos están ubicados en la unidad de
piezas de repuesto de la pantalla. Para reemplazar
un filtro de la unidad de ISP:
1. Presione la pestaña de liberación del filtro
y permita que la puerta del filtro se abra
hacia abajo sobre sus bisagras. Consulte la
Figura 18.
2. Quite el filtro existente.
3. Reemplace el filtro con un nuevo filtro de
la caja de piezas de repuesto.
4. Cierre la puerta del filtro hasta que la

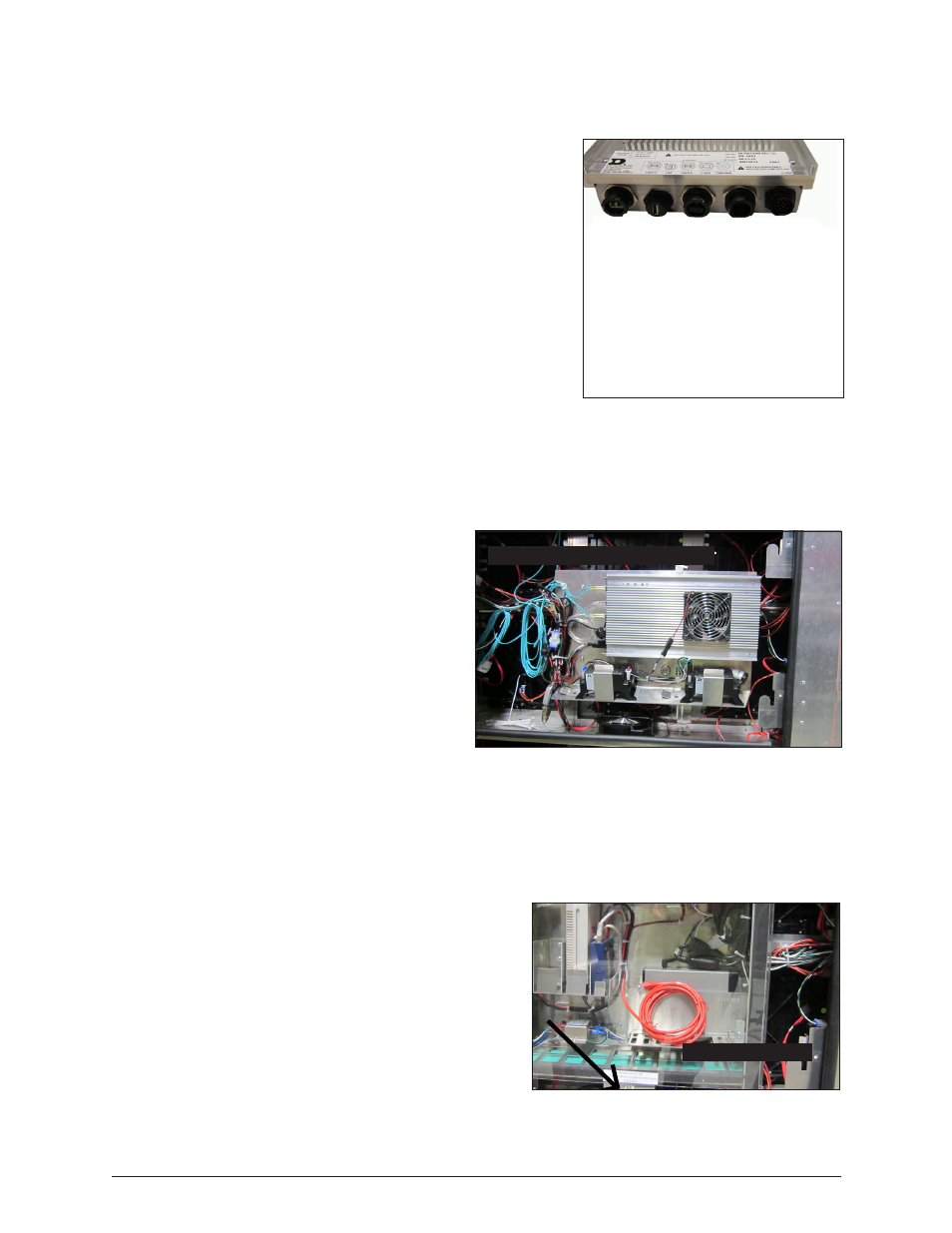

Figura 16: Enchufes DMP-8065
Figura 17: Pestaña de liberación DMP-8065
Figura 18: Pestaña de liberación del filtro de la
unidad del ISP
Fibra dúplex al Puerto
A de PLR
USB a SmartLink
Fibra dúplex al Puerto B de PLR
Comunicación de red
Entrada de energía de la fuente
de alimentación eléctrica
Pestillo de liberación del DMP
Pestillo de filtro
