24 Vista general del equipo de control, servicio y reemplazo
Reemplazo del filtro Z
Herramientas necesarias: Destornillador Phillips
1. Desconecte el conector Mate-N-Lok de 3 clavijas del enchufe de energía eléctrica del
exterior de la unidad.
2. Desconecte los cables de energía de ambos lados del filtro Z
3. Quite los tornillos que aseguran el soporte del filtro Z a la parte posterior de la unidad
del ISP.
4. Quite los dos tornillos que aseguran el filtro Z al soporte del filtro Z.
5. Siga los pasos 1-4 en sentido inverso para instalar el nuevo filtro Z.
Reemplazo del calefactor
Herramientas necesarias: Destornillador Phillips,
llave de tuercas de
5 /
16
"
1. Desconecte el cable de energía al calefactor.
2. Con la llave de tuercas, afloje y quite las
tuercas de la placa de montaje. Consulte la
Figura 21.
3. Quite la unidad del calefactor de la unidad
del ISP.
4. Con un destornillador Phillips, quite los
cuatro pernos de montaje del calefactor que
fijan el calefactor a la placa de montaje.
5. Siga los pasos 1-4 en sentido inverso para
instalar el nuevo calefactor.
Reemplazo del ventilador
Herramientas necesarias: Destornillador Phillips
1. Desconecte el cable de energía al ventilador.
2. Con un destornillador Phillips, quite los cuatros
pernos de montaje del ventilador que fijan
el ventilador a la unidad del ISP. Consulte la
Figura 22.
3. Siga los pasos 1-2 en sentido inverso para
instalar el nuevo ventilador.
Tuercas de la placa de montaje
Calefactor
Pernos de montaje del calefactor

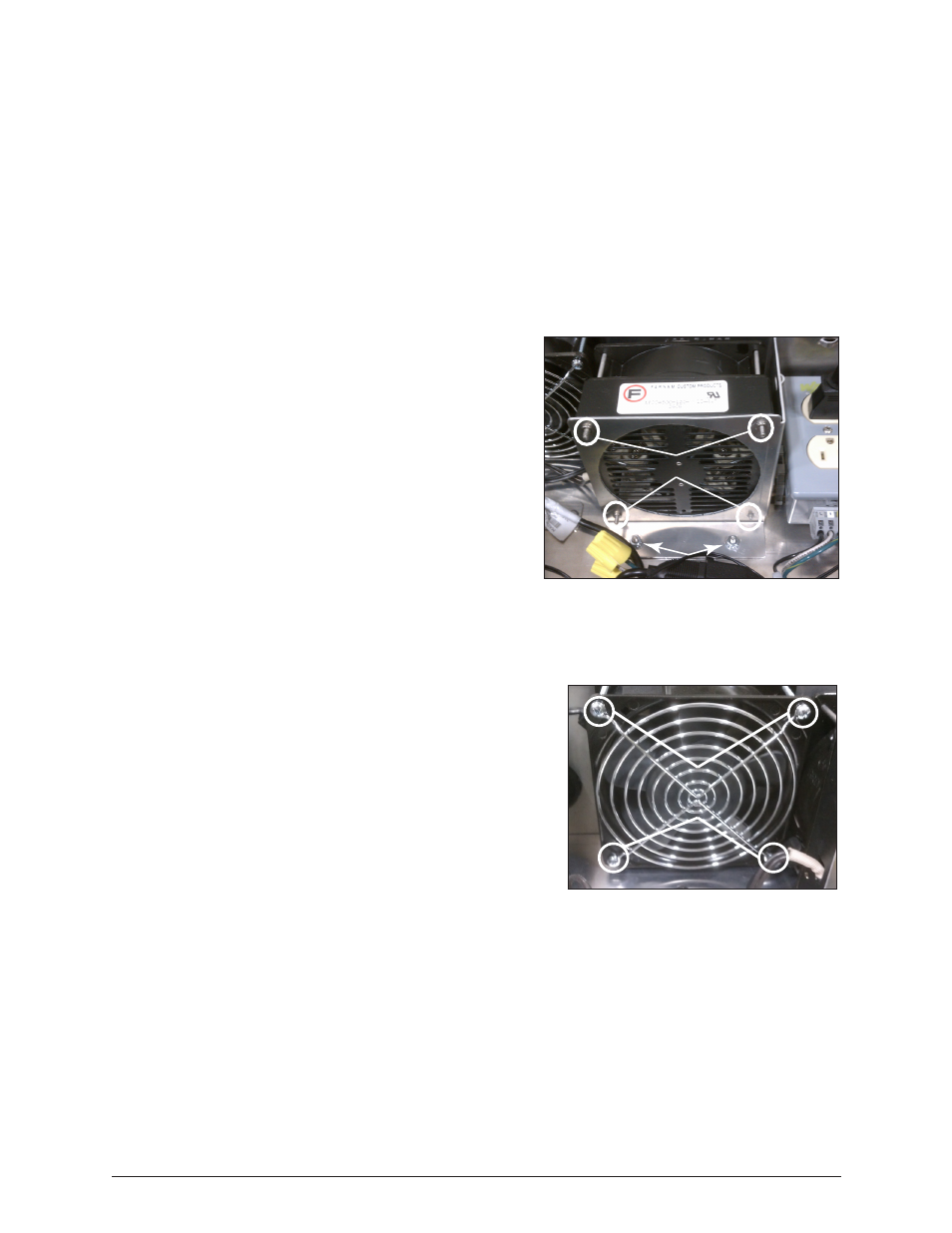

Figura 21: Unidad del calefactor de la unidad
del ISP
Pernos de montaje
del ventilador
Figura 22: Unidad del ventilador de la
unidad del ISP
