19 Prueba y reemplazo de los componentes de la pantalla
6.5 Reemplazo de un ventilador de pantalla
Herramientas necesarias: Destornillador Philips, pinza de corte lateral, cinchos para cables
Para reemplazar un ventilador:.
1. Ubique y desconecte el conector Mate-N-
Lok de 3 clavijas. Debe estar sujeto con
cinchos a la varilla de alambre junto con
otros cables.
2. Corte los cinchos para cables de la
varilla de alambre hasta que el cable de
alimentación del ventilador quede suelto.
3. Use el destornillador Philips para aflojar
los dos tornillos de montaje del ventilador.
Consulte la
Figura 14.
4. Retire el ventilador de la pantalla.
5. Siga los pasos 1-4 en sentido inverso para
instalar el nuevo ventilador.
6. Sujete el excedente de cable a la varilla de
alambre con cinchos para cables.
Pernos de montaje
del ventilador

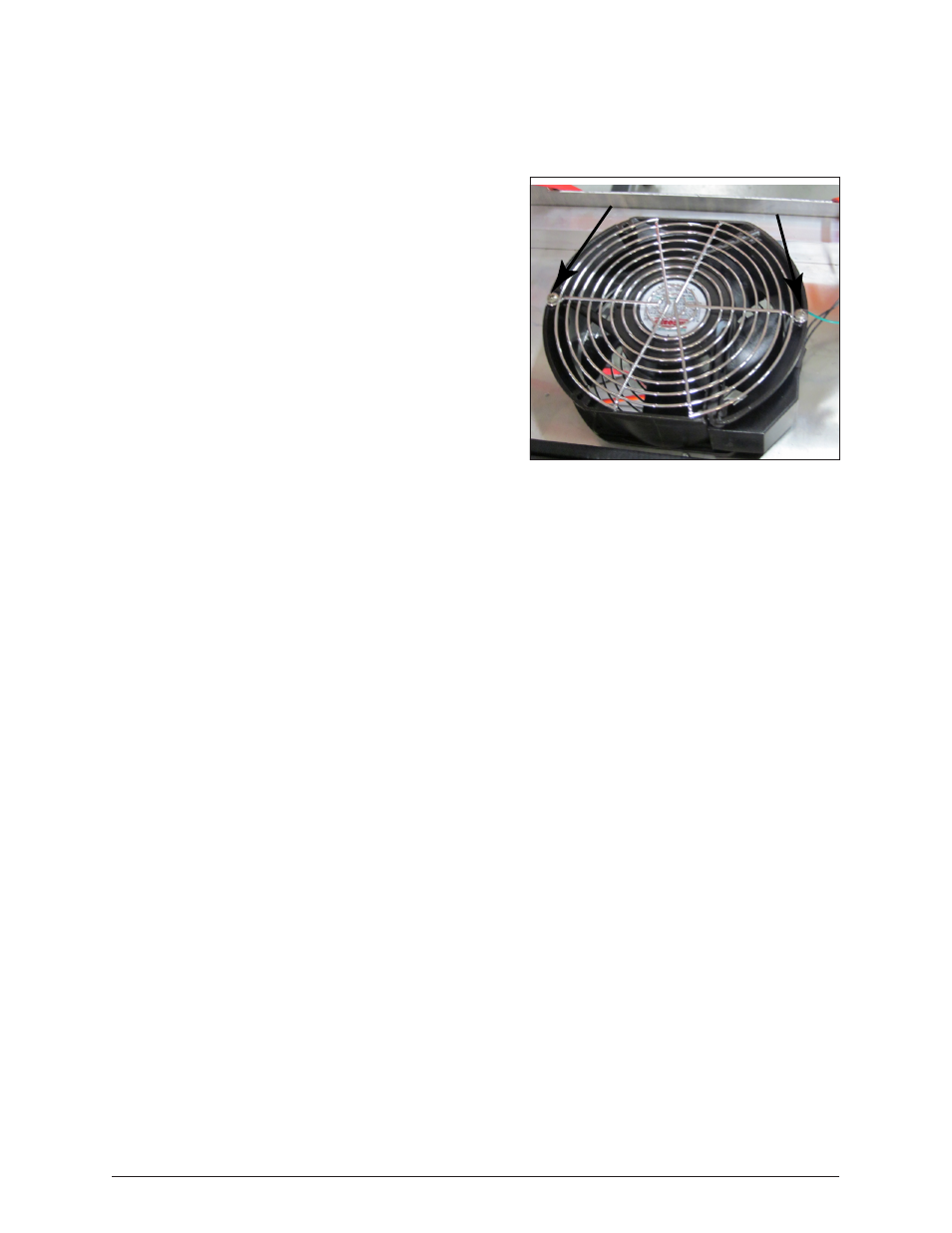

Figura 14: Ventilador de la pantalla
