Visión general de la pantalla y el control
2.3 Visión general de la señal de la pantalla
Esta sección proporciona ilustraciones genéricas sobre las rutas de señal de secciones altas de
módulos pares,
Figura 4, y secciones altas de módulos impares, Figura 5.
La señal se envía desde el DMP-8065 hacia el Enrutador ProLink (PLR) en la sección de pantalla.
El PLR luego envía la señal al primer módulo en la sección. Desde ese módulo, la señal luego se
envía a los demás módulos de la sección. El PLR no solamente envía la señal al primer módulo
de la cadena sino que también recibe la señal del último módulo de la cadena y crea una ruta de
señal redundante.
Ruta de señal de sección alta de módulos pares
Ruta de señal de sección alta de módulos impares
PLR
Señal desde DMP

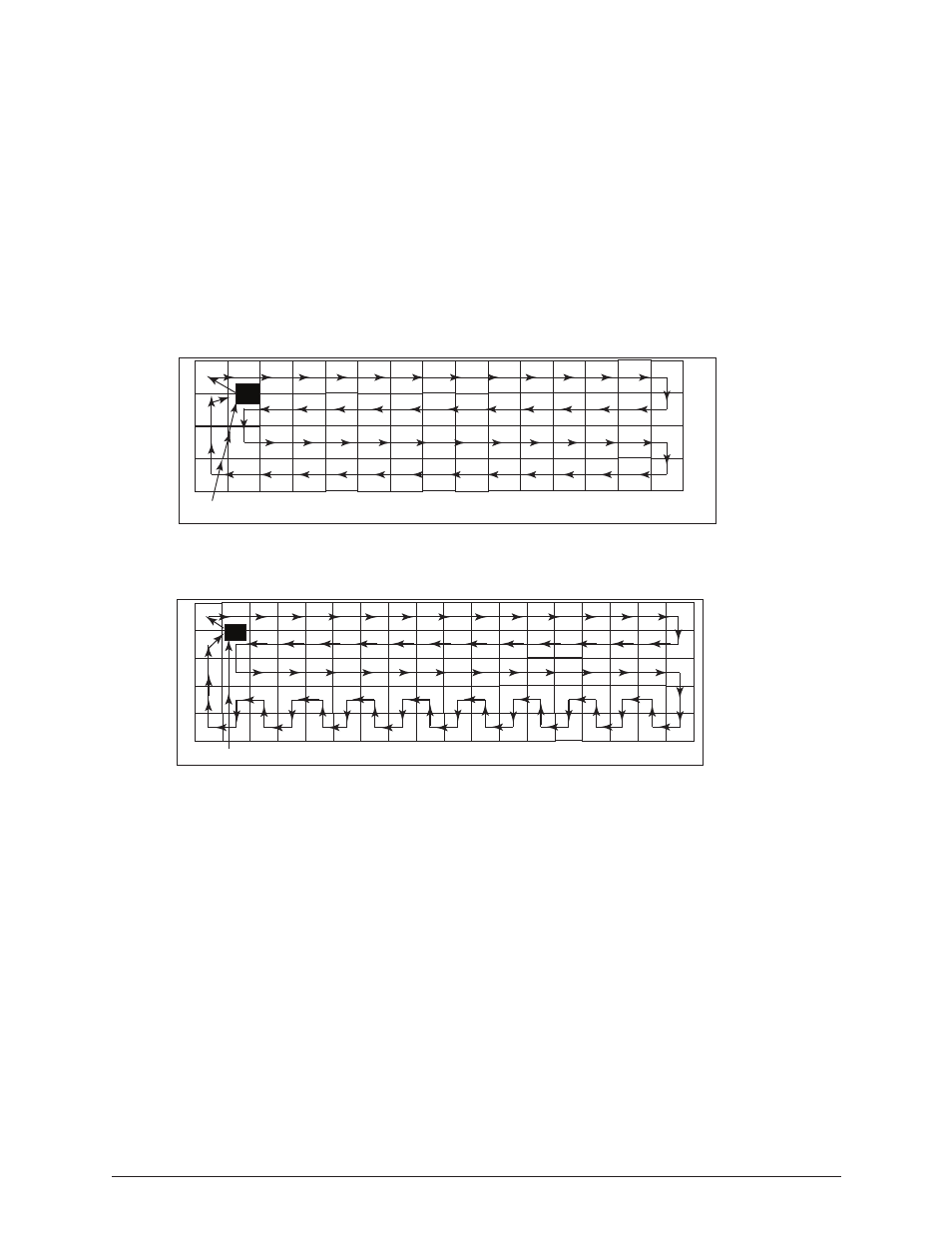

Figura 4: Ejemplo de ruta de señal de sección alta de módulos pares
PLR
Señal desde DMP
Figura 5: Ejemplo de ruta de señal de sección alta de módulos impares
