MONTAJE

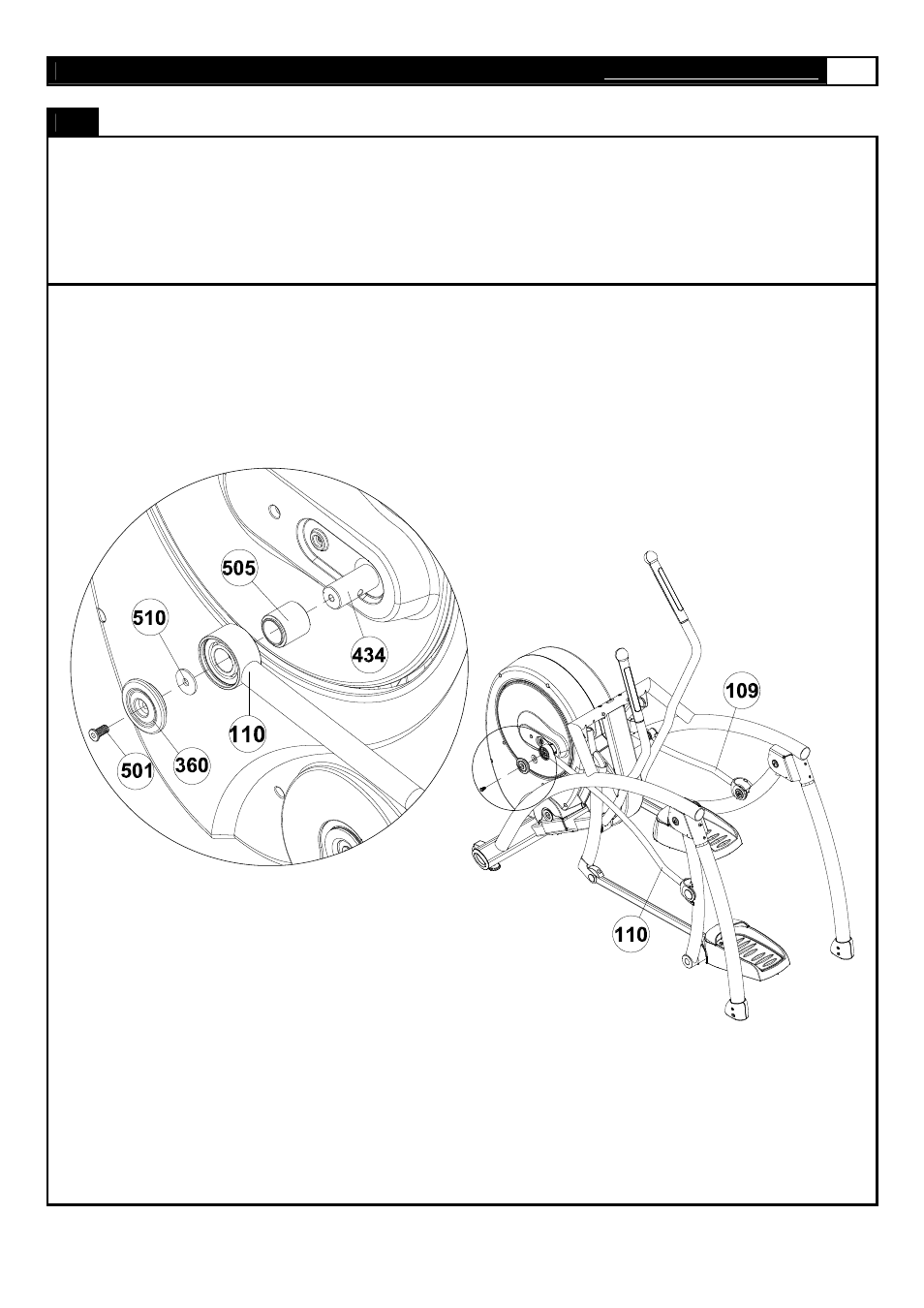

PASO 6 :
Gire la manivela izquierda hasta la posición más baja tal y como se muestra abajo. Nota importante: Si no se gira
el brazo de manivela hasta la posición correcta, la unidad no podrá montarse correctamente.
Coloque el
casquillo de manivela (505) en el eje de manivela izquierdo (434) y, a continuación,monte la barra de unión del pedal
de la manivela izquierda (110) en el eje de manivela izquierdo, conecte la arandela (510) el casquillo (360), y fije el
perno con reborde Allen plano M8x16 (501) tal y como se muestra. Repita el mismo procedimiento para el lado
derecho.
