10 360A HOME ARC TRAINER

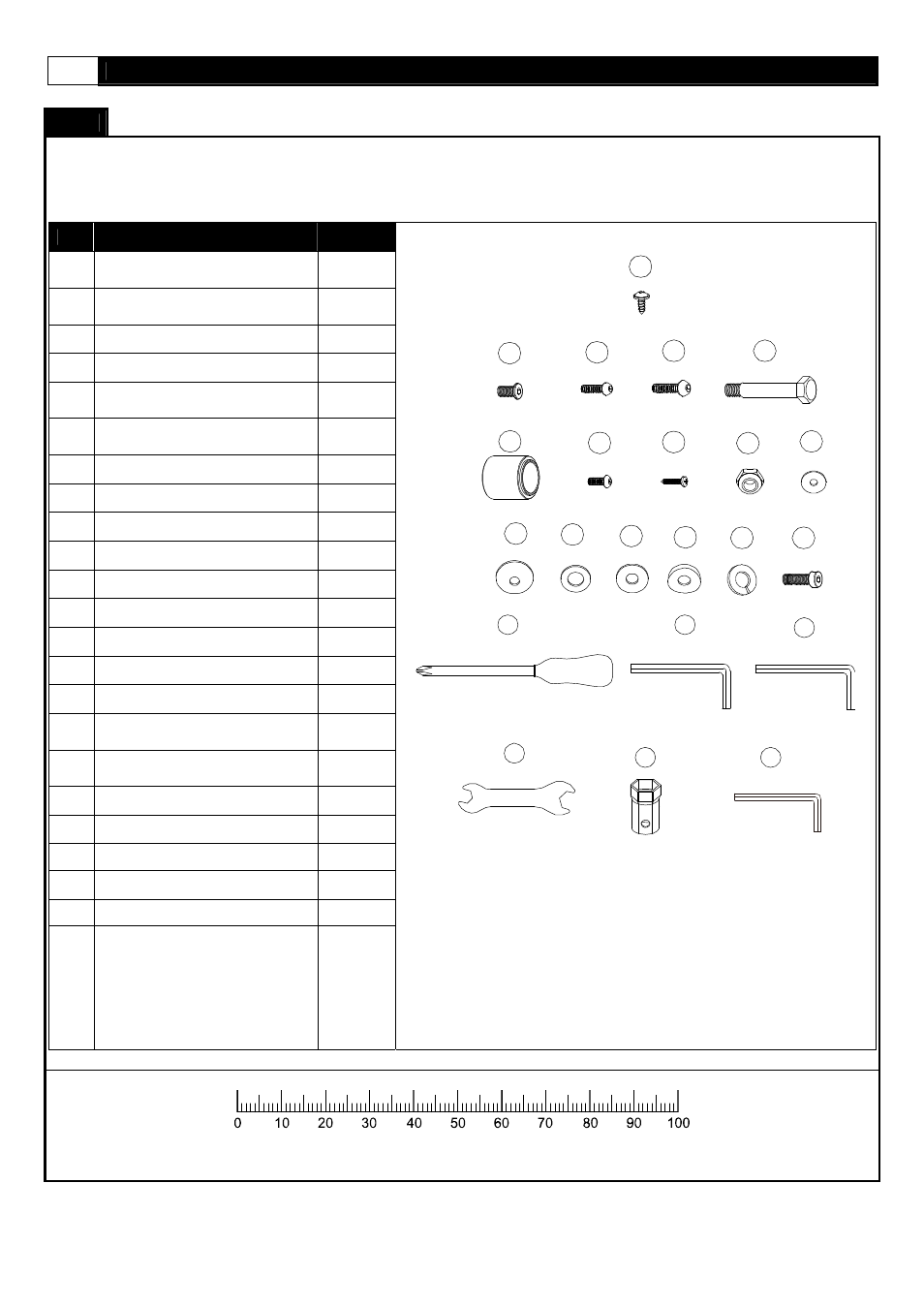

TABLA DE COMPARACIÓN DE PIEZAS METÁLICAS
Tabla de piezas metálicas :
Para su comodidad, hemos identificado las piezas metálicas usadas en el montaje de este producto. Esta tabla se proporciona
para ayudarle a identificar esas piezas con las que usted puede no estar familiarizado.
No. Descripción Cantidad
501
Perno de cabeza hexagonal
plano M8x16
4
502
Tornillo de cabeza de botón
M6x16
2
503 Perno M8x25 2
504 Perno M10x70 2
505
Casquillo de manivela
35X35 mm
2
506
Perno de cabeza hexagonal
de botón M6x12
8
507 Tornillo M4x19 4
508 Tuerca de nylon M10 2
509 Arandela φ16 x 6 x T2 2
510 Arandela φ32 x 8 x T2.0 4
511 Arandela Φ18 x12XT3.5 2
512 Arandela Φ18x 10XT2.0 2
514 Tornillo autorroscante M4X12 8
515 Arandela curva φ16x8xT2 4
516 Arandela con muelle M8 4
517
Perno con reborde Allen
M8x25
4
A
Llave para tornillos de
cabeza Phillips
1
B Llave Allen M5 1
C Llave Allen M4 1
D Llave fija de 17mm 1
E Llave fija de 19 mm 1
F Llave Allen de 6 mm 1
514
504
509
510
C B A
E
D
F
515 511
508 505
512
507
501 503 502
506
516 517
MILÍMETROS
