5�2�2�- LEDs
El equipo dispone de 2 LEDs:
LED Piloto
LED
Verificación

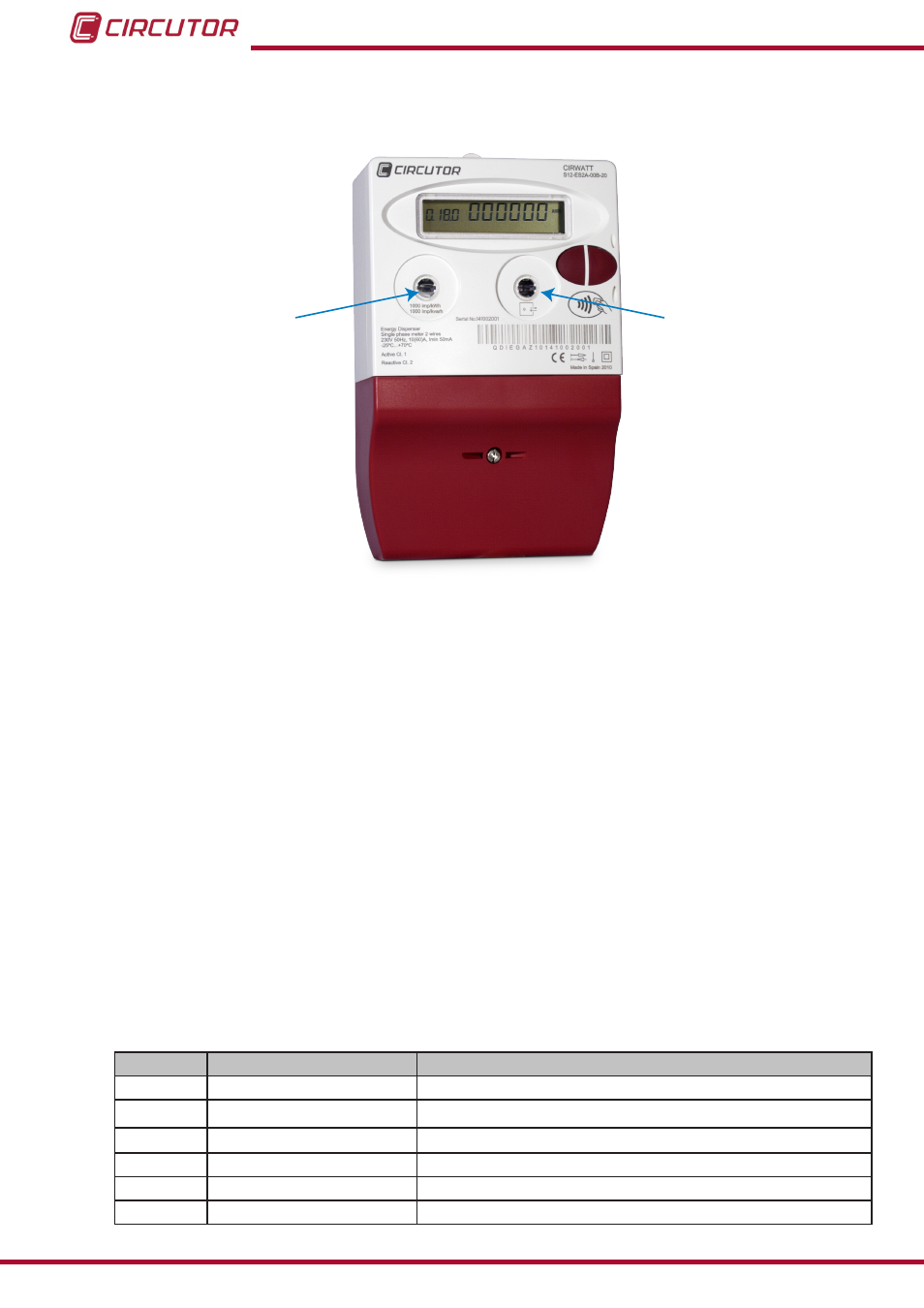

Figura 92:Indicación de los LEDs del Dispenser Universal
- Verificación, con una constante de 1000 imp/kWh. El LED de verificación tiene dos funcio-
nalidades distintas:
 Señalizar el estado “sin carga”. El LED permanece iluminado siempre que el con-
sumo de energía que registra el Dispenser sea insuficiente para su arranque.
 Verificación de la energía activa. El LED de verificación está normalmente configu-
rado para generar pulsos proporcionales a la energía activa que se está consumiendo.
- Piloto: Indicia los diferentes estados de la microrred así como diferentes alarmas según sea
el tipo de contrato.
Para la visualización del LED piloto, se establecen unas prioridades, ya que pueden haber
diferentes estados de microrred o de alarmas activadas simultáneamente.
Las prioridades de los diferentes estados de microrred, así como las de las alarmas es visua-
lizan en la Tabla 31 .
Tabla 31: Prioridades y estados de microrred�
Prioridad LED Piloto Estado
1 Rojo fijo Relé abierto.
2 Ámbar intermitente rápido Unidades EDA por debajo del preaviso de energía.
3 Ámbar intermitente lento Tiempo de validez del contrato inferior a los días de preaviso.
4 Rojo intermitente lento Microrred en estado de restricción de energía
5 Verde fijo Reserva de EDA significativa (reboso)
6 Verde intermitente rápido Exceso de potencia en la microrred.
