5�6�3�- CORTE
Nota: Menú visible si el sensor cubrehilos está activado.
L1
CortE

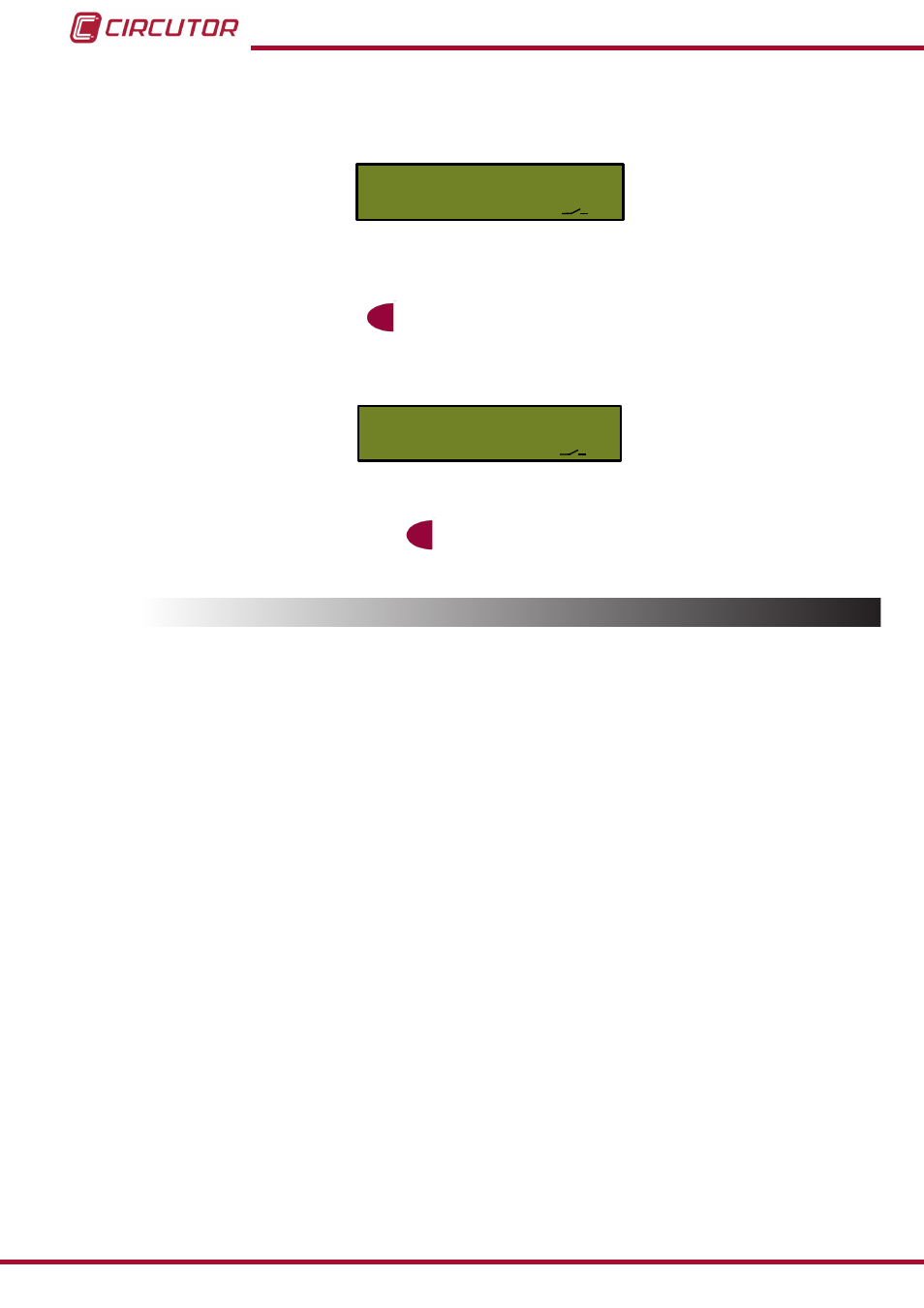

Figura 132:Corte
A través de este menú se puede desconectar el relé general del
Dispenser. Para ello, realizar
una pulsación larga de la tecla
.
El equipo abre el relé general y muestra permanentemente la pantalla de la
L1
rEArME
CortE
Figura 133:Pantalla de cierre realizado�
Con una pulsación corta de la tecla
, se rearma el relé general.
5.7.- COMUNICACIÓN RS-485
Los
Dispenser disponen de un puerto de comunicaciones RS-485.
El equipo posee de serie comunicación:
MODBUS RTU ® .
5�7�1�- CONEXIONADO
La composición del cable RS-485 se deberá llevar a cabo mediante cable de par trenzado con
malla de apantallamiento, con una distancia máxima entre el
Dispenser y la unidad master
de
1200 metros
de longitud.
En dicho bus podremos conectar un máximo de 32
Dispensers.
Para la comunicación con la unidad master, debemos utilizar un conversor inteligente de
protocolo de red RS-232 a RS-485.
