5.2.- FUNCIONAMIENTO
5�2�1�- DISPLAY
El equipo dispone de un display LCD donde se muestra toda la información del contrato del
usuario.
El display está formado por 3 zonas:
Ud
00010000
L1
SAL
Zona de unidades e indicadores
Zona de código
Zona de datos

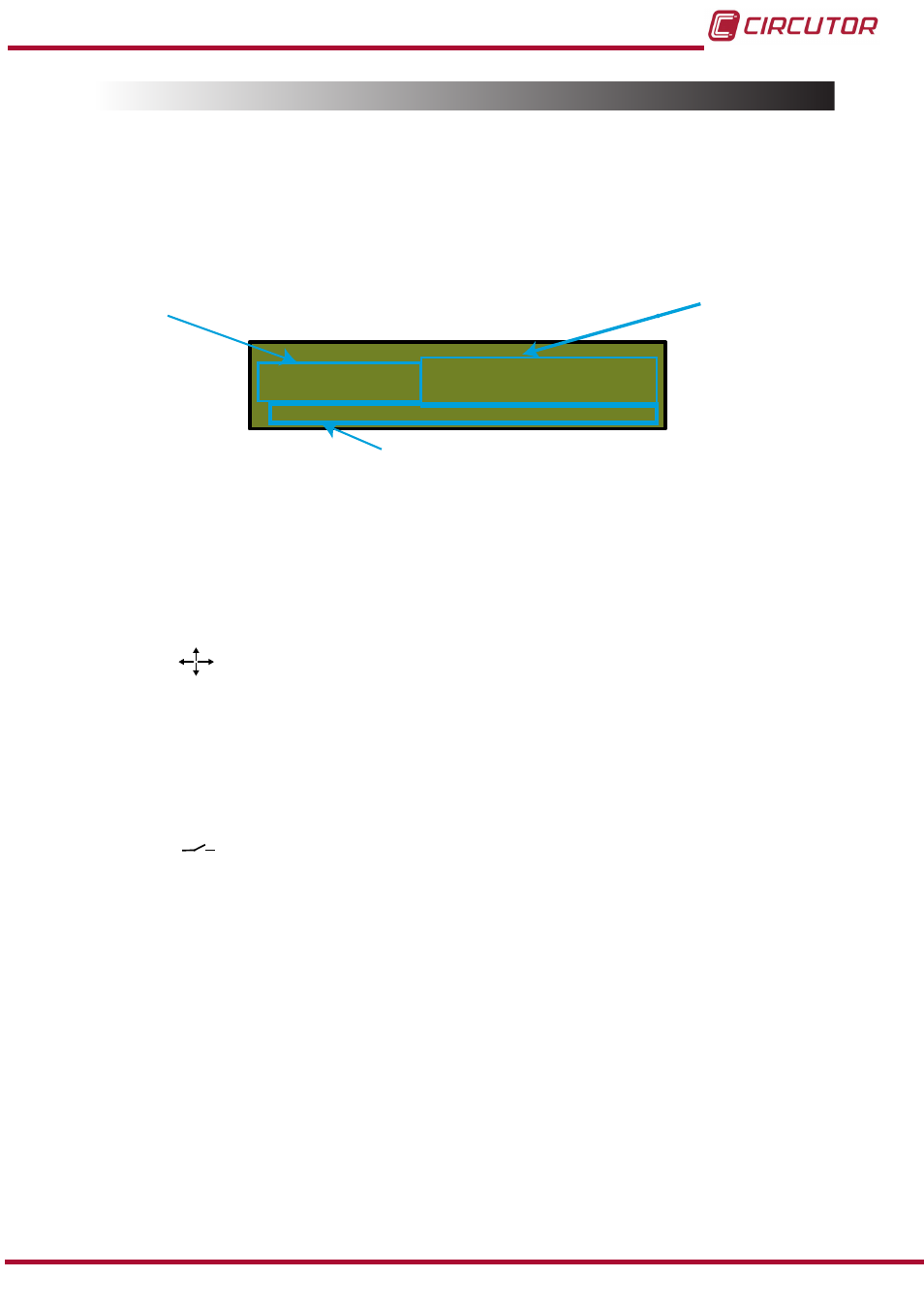

Figura 91:Display del Dispenser Universal
Zona de Código, muestra el código que codifica la variable que se visualiza en la
línea de datos.
Zona de datos, muestra el valor de la variable.
Zona de unidades e indicadores. En esta zona se pueden mostrar los siguientes
indicadores:
Indicador del cuadrante activo (Q1, Q2, Q3, Q4).
L1 + L2 + L3 +, Presencia de tensión en la L1, L2 o L3 y sentido de la corriente.
+ Indica la potencia adsorbida a la red.
- Indica la potencia cedida a la red.
La ausencia de signo indica la inexistencia de carga.
C, Alarma crítica activada
N, Alarma no crítica activada.
B, Alarma de batería.
Relé general abierto.
