Tabla 30:Relación de bornes del Dispenser Universal trifásico ( Comunicaciones RS-485)�

Bornes del equipo

Conector RJ

Conector DB9

(12)

1, 6: GND, comunicaciones RS-485

5: GND, comunicaciones RS-485

4: A(+), puerto de comunicaciones RS-485

6: TD(-), puerto de comunicaciones RS-485

5: B(-), puerto de comunicaciones RS-485

7: TD(+), puerto de comunicaciones RS-485

(12)

EL conector DB9 se encuentra en la tapa frontal inferior del equipo, y está conectado con el conector RJ.

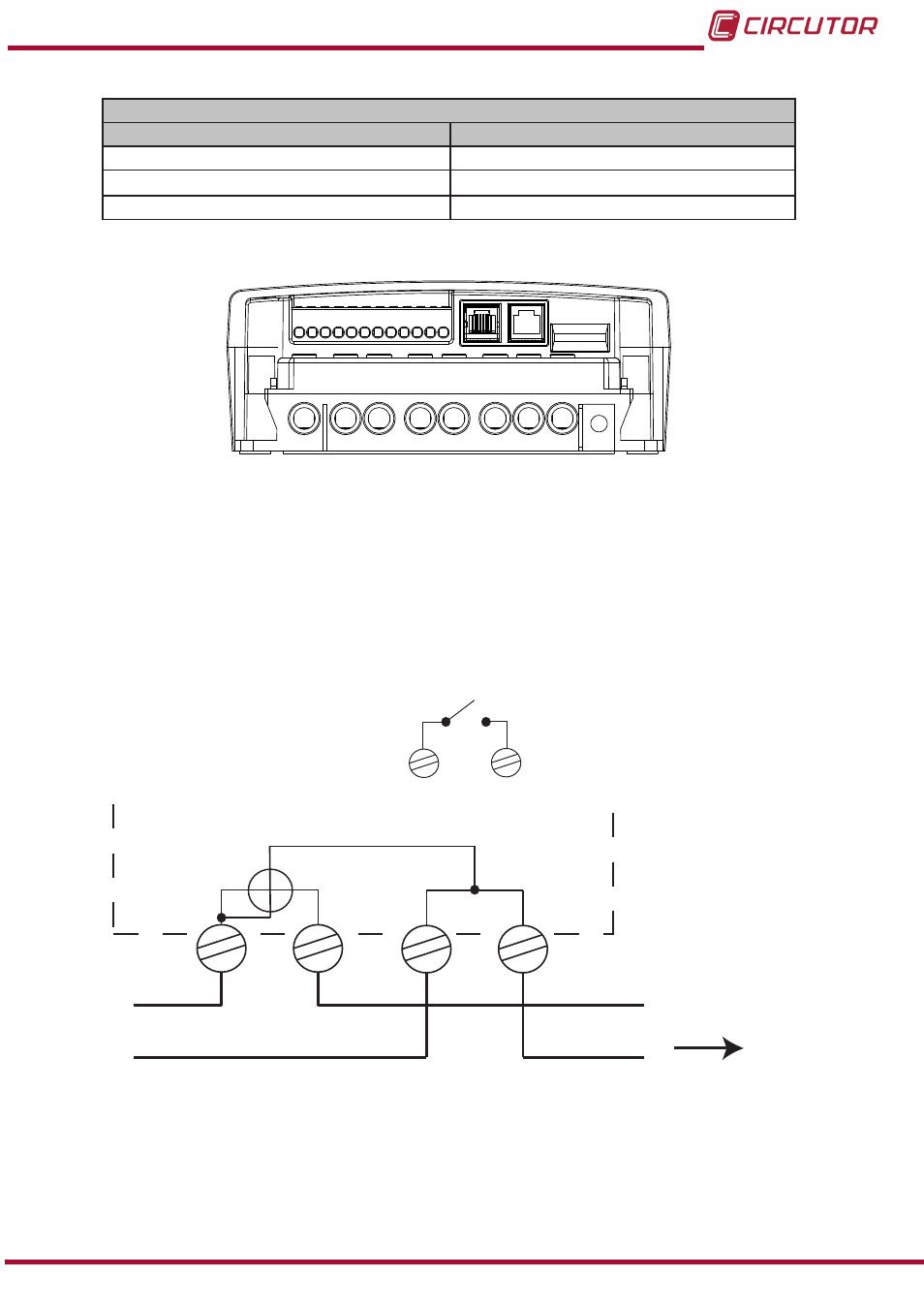

Figura 87: Bornes del Dispenser Universal trifásico ( Conector de comunicaciones RJ)�

5�1�4�- ESQUEMAS DE CONEXIONADO

5�1�4�1�- MODELO MONOFÁSICO�

Tal y como se muestra en la

Figura 88

en la línea de fase se han de intercalar los terminales

1 y 3, y en la de neutro, los terminales 4 y 6�

3

4

6

L

N

CARGA / LOAD

23

24

1

Figura 88: Esquema de conexión del Dispenser Universal monofásico�

Nota: En el esquema aparecen también los terminales del relé auxiliar, 23 y 24.

79
