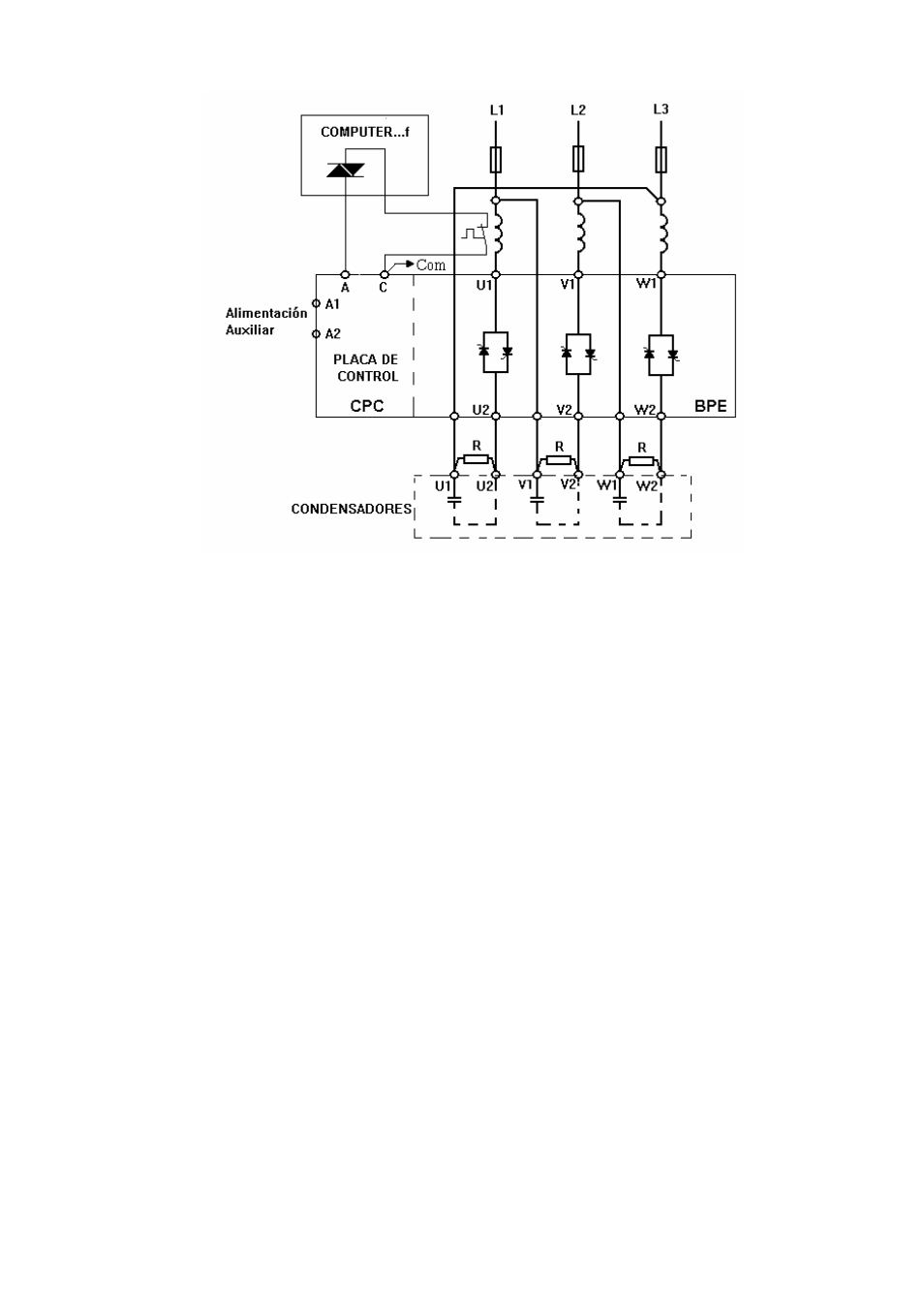

Figura 2.- Diagrama de bloques de un paso trifásico con interruptor estático
5.2.- Placa de Control de Paso por Cero (CPC o CPCM)
Cada interruptor estático tiene una placa de control CPC o CPCM que controla la conexión y
desconexión a paso por cero de un grupo del filtro (L+C) . La placa CPC puede alimentarse de la
propia tensión de sincronismo , concretamente de los terminales 2K2 y 3K2 , o a través de bornes
de entrada A1-A2 independientes. La CPCM debe alimentarse siempre a través de los terminales
A1-A2 independientes. La placa se alimenta a través un transformador de aislamiento, cuyo
primario está protegido por un fusible de 0,1A.
La placa CPC o CPCM recibe la orden de conexión o desconexión a través de los terminales
COM y ACT , conectados a una de las salidas del regulador COMPUTER. La actuación del
interruptor estático en función de la señal entre COM y ACT se resume en la tabla 2 de las
características técnicas.
La placa CPC y la CPCM disponen de 1 LED verde que indica si hay o no orden de conexión y de
3 LED rojos , que indican el funcionamiento de cada fase. Disponen además de 12 terminales
que se conectan a los bloques de tiristores y extraen las señales de sincronismo para controlar la
conexión de cada fase al paso por cero de tensión.
Nótese que tanto las señales de sincronismo como las de cebado , entre la placa CPC o CPCM y
los tiristores , se transmiten a través de optoacopladores o a través de transformadores de
impulsos, de forma que los circuitos electrónicos de control están aislados galvánicamente del
circuito de potencia.
