------ Filtro híbrido de absorción --- Manual de Instrucciones M98208901-01-08A ------ Pág. 7 de 12------

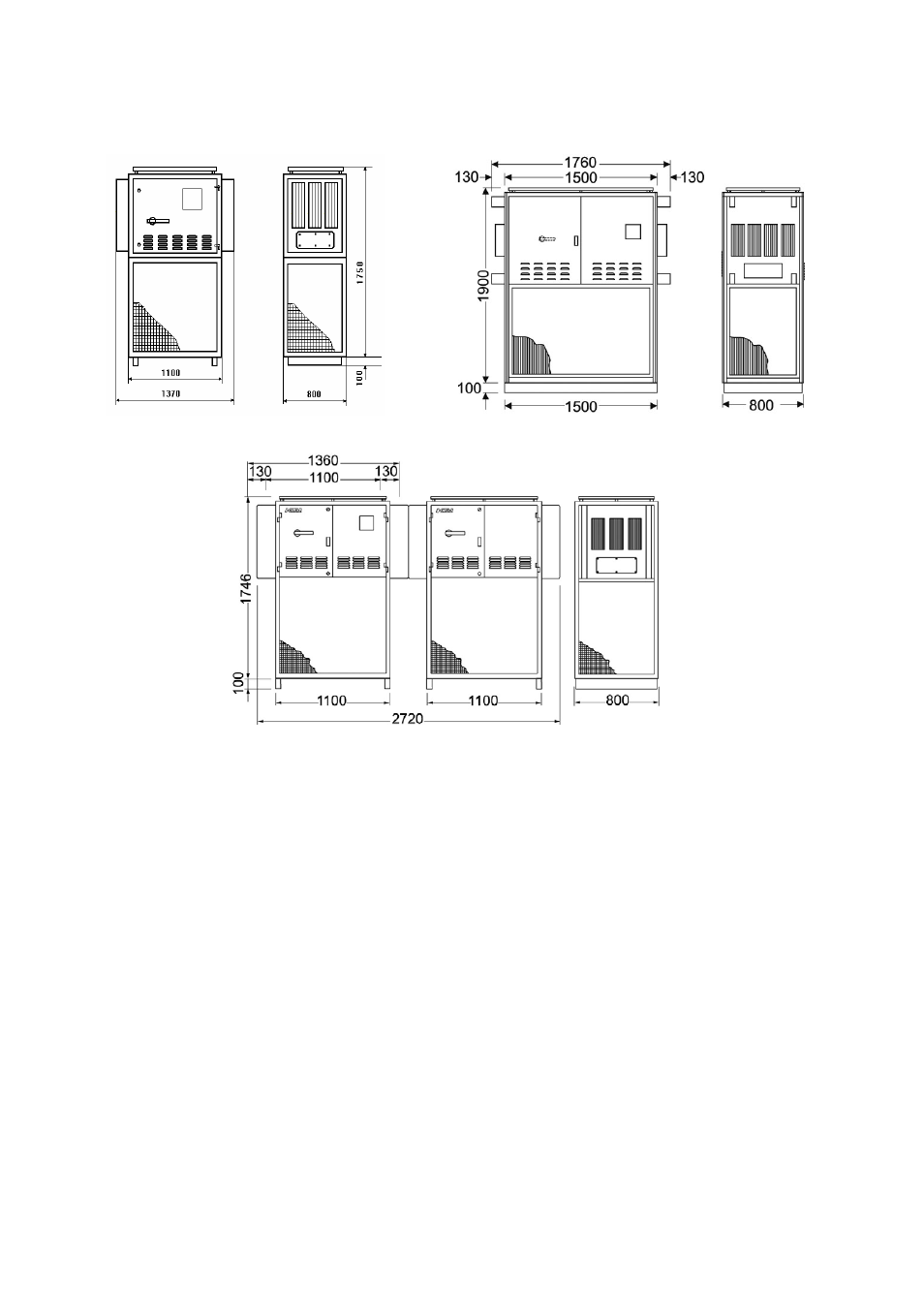

4.3.- Dimensiones
Fig. 3.- Armario para filtros FARE-Q6 Fig. 4.- Armario para filtros tipo FARE-Q8
Fig. 5.- Armario para filtros tipo FARE-Q12
5.- DESCRIPCIÓN POR BLOQUES DE LOS INTERRUPTORES ESTÁTICOS.
Cada bloque de interruptores estático consta de dos partes : (Véase la figura 6 )
• Bloque de potencia estático , BPE
• Placa de control CPC o CPCM
5.1.- Bloque de Potencia Estático (BPE)
Este bloque contiene dos tiristores por fase y el radiador de refrigeración. El calibre de los
componentes de potencia es el adecuado a la potencia del condensador que deben maniobrar.
