------ Filtro híbrido de absorción --- Manual de Instrucciones M98208901-01-08A ------ Pág. 10 de 12------
Todas las conexiones exteriores deben hacerse en las regletas de bornes y pletinas de entrada
del armario FARE-Q.
- Para la puesta en marcha es necesario la instalación de un transformador de intensidad
(normalmente In / 5 A) de acuerdo a la intensidad total de los receptores instalados. La
línea del secundario del transformador de intensidad será de la sección adecuada, en función
de la distancia de éste al regulador. (mínimo 2.5 mm
2
)
- La tensión de alimentación del regulador se realiza entre fases (excepto cuando se trata de un
regulador especial monofásico). Debe tomarse la tensión de las dos fases donde no hay
transformador de corriente. La fase donde está instalado el transformador de intensidad no
tiene que coincidir con ninguna de las fases de las que se toma tensión para la alimentación
del regulador.
- El transformador de intensidad se instalará en un punto de la acometida por el que circule la
totalidad de la intensidad de las cargas que se desee compensar más la intensidad propia de
los condensadores.

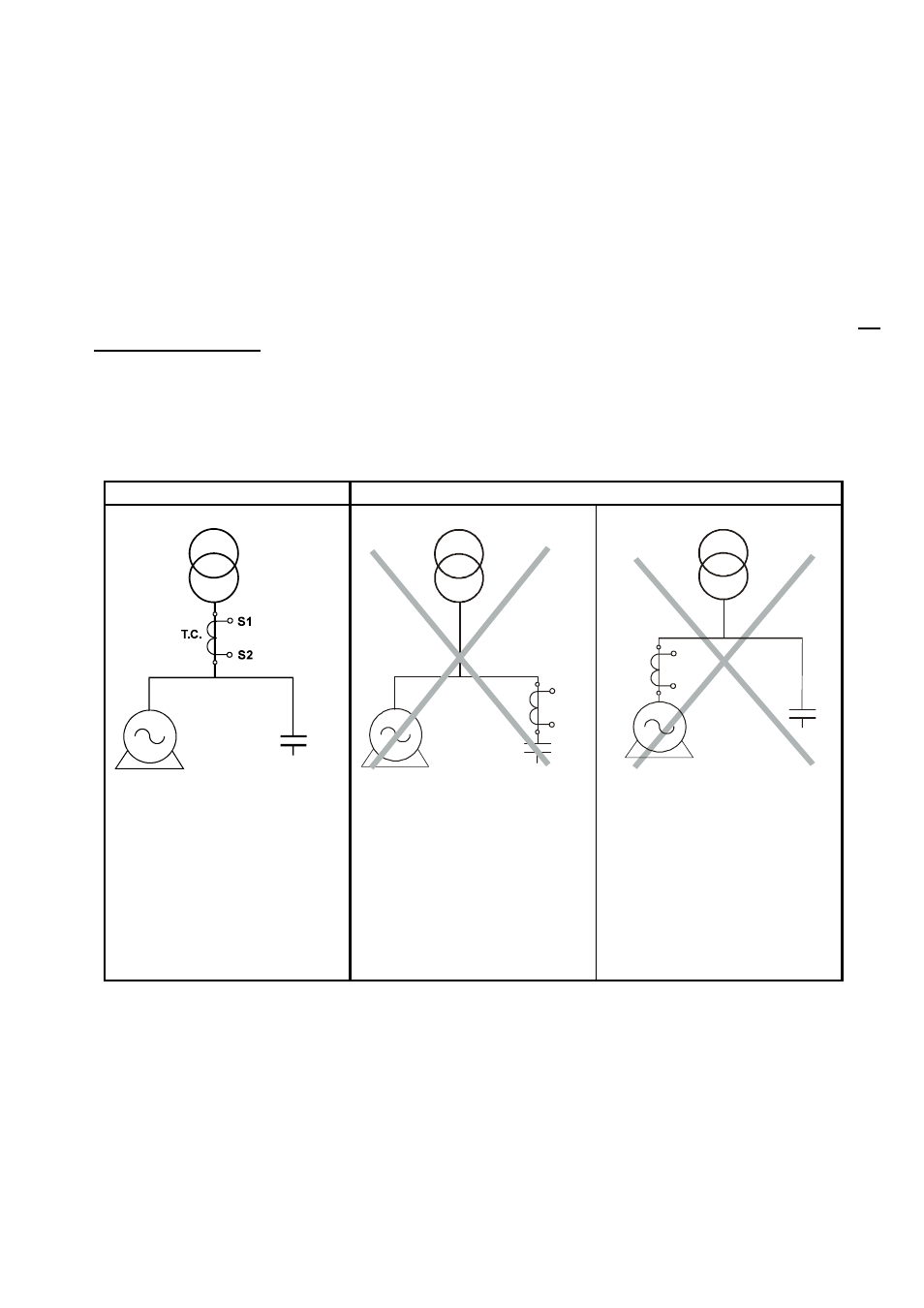

CORRECTO INCORRECTO
CORRECTO
El transformador de
Corriente tiene que estar
necesariamente delante de la
batería y de los receptores
(motores, etc.).
S1
S2
T.C.
INCORRECTO
- Ningún condensador se
conectará puesto que el
transformador de intensidad
no da ningún tipo de señal
- Verificar que el T.C. no está
cortocircuitado, o instalado
fuera de las cargas
S1
S2
T.C.
INCORRECTO
- Todos los condensadores de
la batería se conectan, pero
no se desconectan al disminuir
la carga. Riesgo de
sobrecompensar la red sin
existir carga
Fig. 8.- Colocación del transformador de intensidad (TI)
