5.3.- Interruptores monofásicos.
Como se ha dicho, algunas cargas monofásicas como equipos de soldadura y otros, requieren el
empleo de equipos de compensación monofásicos. En tales casos deben tenerse en cuenta los
siguientes puntos:

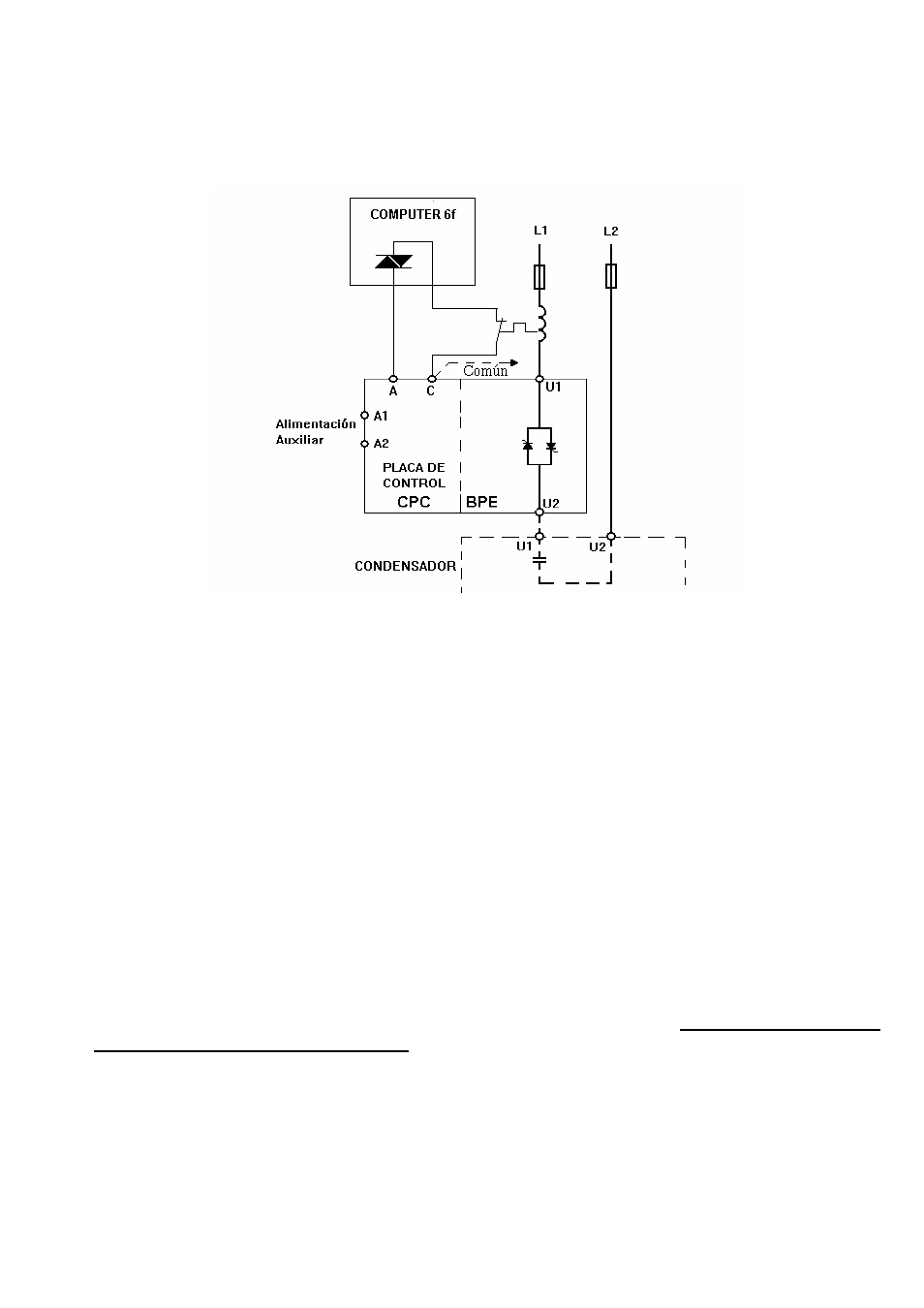

Figura 7.- Diagrama básico de conexiones de los módulos EM monofásicos
•
Para compensar líneas monofásicas debe utilizarse un regulador COMPUTER especial. En
algunos casos puede utilizarse un relé de intensidad para cada paso o un contacto libre de
tensión del propio sistema de mando que acciona la carga conectado a los terminales
COM-ACT.
•
Los interruptores estáticos para equipos monofásicos son análogos a los trifásicos, pero
disponen solamente de una rama con dos tiristores en antiparalelo (véase la figura 7).
6.- INSTRUCCIONES PARA LA INSTALACIÓN DE LOS EQUIPOS FARE-Q.
6.1.- Comprobaciones iniciales (Antes de dar tensión)
Para el buen funcionamiento de los equipos de filtros híbridos FARE-Q deben respetarse las
siguientes condiciones generales de instalación:
• Deben cuidarse las condiciones de ventilación del equipo, dejando unos mínimos espacios de
separación entre los laterales y el fondo del armario y las paredes, que garanticen la correcta
circulación de aire.
• No deben montarse los equipos FARE-Q próximos a focos de calor. La temperatura máxima
ambiente no debe superar los 40 ºC. A partir de 35 ºC montar ventilación. En particular no
deberán instalarse los equipos FAR de forma que les dé el sol directamente.
• Los equipos FARE-Q no pueden montarse en la misma línea a ningún filtro de tipo activo.
• Comprobar que la tensión nominal del equipo, indicada en la placa de características, coincide
con la tensión nominal entre fases de la red a la cual debe conectarse.
• Comprobar que la configuración (pasos y corrientes) del equipo corresponden a las
necesidades de la instalación
6.2.- Revisión de conexiones externas (Antes de dar tensión)
