FRE / FRES
9 / 19
NOTAS:
• Algunos elementos de protección mostrados en la Fig. 4-3 son opcionales y pueden no estar en
su equipo.
• En las baterías FRES, los condensadores son de tipo cilíndrico y los interruptores estáticos
cortan sólo dos fases
Los equipos con maniobra estática disponen de una serie de bloques característicos muy diferenciados
de las baterías maniobradas por contactores, a saber:
4.6.1 Regulador rápido
Las baterías estáticas están equipadas con reguladores de tipo rápido, computer Max f, computer
Smart f o computer Plus TF. Las salidas de estos reguladores son de tipo estático, esto es, en lugar de
salida por contacto de relé tienen un conmutador basado en semiconductor, lo cual les permite hacer
maniobras muy seguidas, prácticamente cada ciclo de red. Este tipo de salidas están preparadas para
atacar las entradas COM y ACT de las placas CPCxx
Los reguladores rápidos permiten una regulación con un retardo mínimo, generalmente entre 20 y 100
ms. (ver manual del regulador específico empleado)
4.6.2 Placa CPC: Control de conexión a paso por cero
Las baterías estáticas van equipadas con placas CPCxx (xx significa que hay distintos tipos según la
tensión de red, tensión de mando y tipo de control).
La función de las placas CPC es controlar la conexión al paso por cero de los tiristores, evitando
transitorios de corriente de conexión. El esquema tipo de conexión de un paso puede verse en la Fig. 4-4
y con más detalle en el esquema del apartado 10.
Las placas CPC se alimentan de la tensión auxiliar, U
aux
. Las CPC estándar están preparadas para redes
de U
max
= 440 V y su circuito de alimentación es bitensión 230 V/400 V. No obstante hay placas CPC3i
están preparadas para operar en redes de hasta 690V. Nótese que incluso en estas últimas la tensión
auxiliar de mando, U
aux
ha de ser 400 ó 230 V . Las CPC3i permiten mando en trifásico o fase-fase a
través de un bus RS-485. No obstante, el mando estándar es mediante un contacto estático (basado en
semiconductor), libre de tensión, que abre o cierra circuito entre los terminales COM y ACT de la placa.

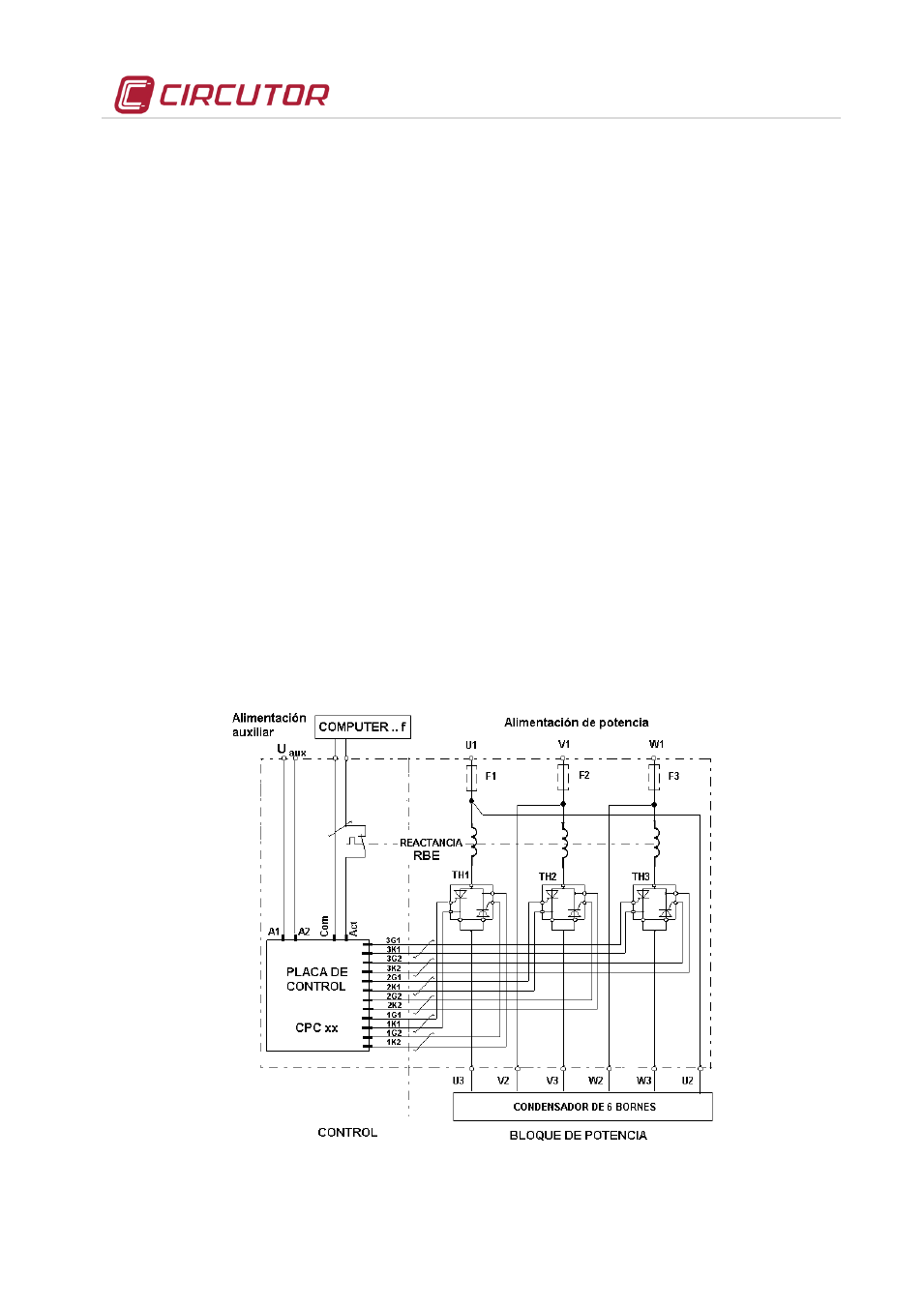

Fig. 4-4 .- Esquema básico de conexión de la CPCxx al bloque de potencia
