FRE / FRES
12 / 19
5.3.5 Conexión del transformador de corriente (TC)
Es necesario colocar un transformador de corriente (TC) exterior a la batería,
midiendo la corriente total de la carga más la propia de la batería (ver Fig. 5-2).
El transformador estándar debe tener salida nominal de 5 A en el secundario.
Es aconsejable conectar el TC a la fase L1 con el sentido de la corriente de P1 a P2
(ver Fig. 5-2) y conectar el secundario (bornes S1, S2) a los bornes del mismo
nombre de la bateria (ver Fig. 5-2).
Evitar paso de corriente por el primario del TC antes de conectar el secundario a los
bornes S1 S2 de la batería. Si debe instalarse el TC con la instalación en carga,
cortocircuitar S1 y S2 mientras no se conecten a la bateria.
• El valor de la corriente de primario del TC debe ser igual o algo superior al calibre del interruptor
general de la instalación. Así pues el TC debe poder medir la máxima intensidad previsible de ser
consumida por la totalidad de las cargas a compensar.

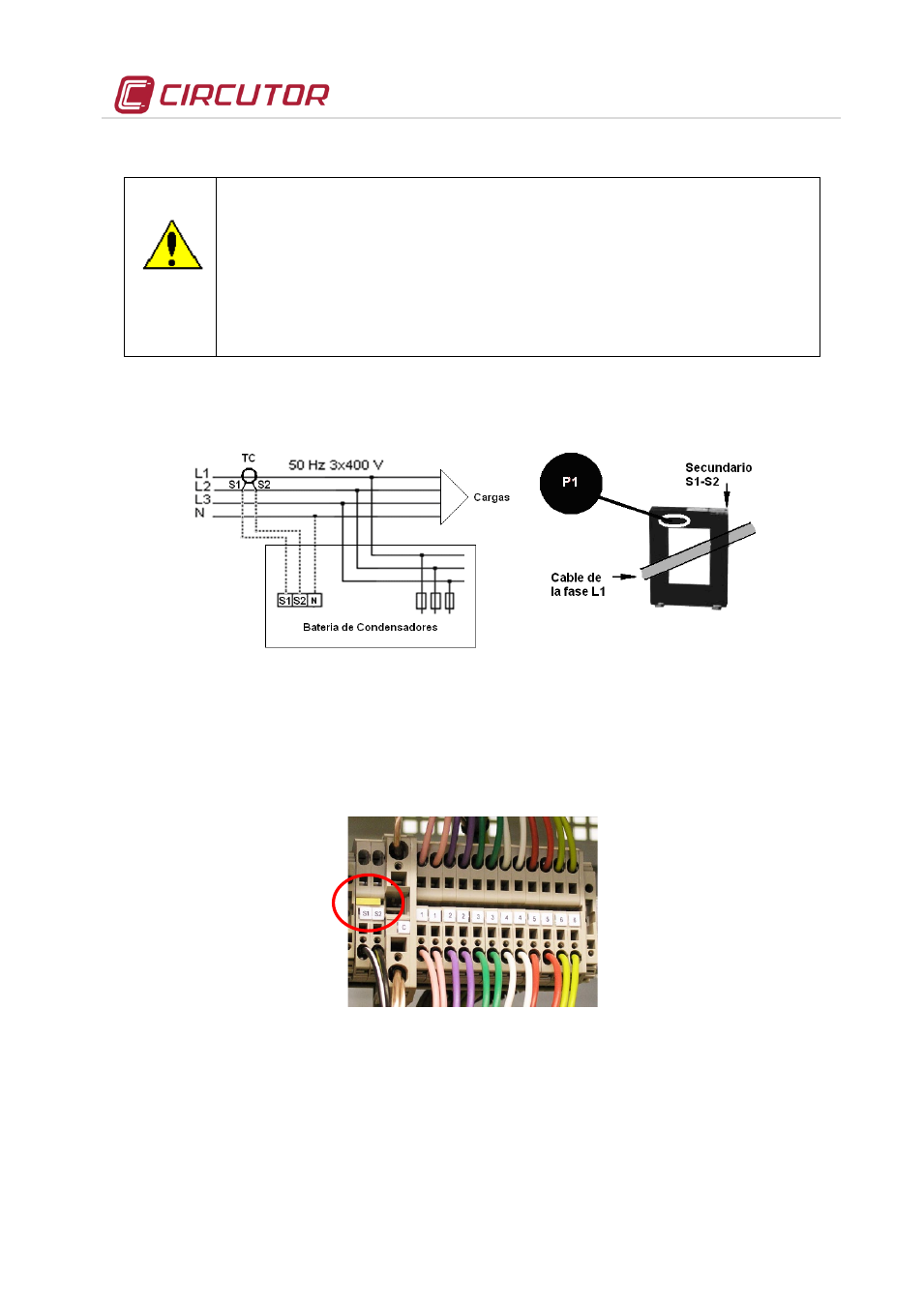

Fig. 5-2 .- Colocación del transformador de corriente (TC) (externo)
• El punto de conexión del TC para una batería que compensa el conjunto de una instalación es a
continuación del interruptor general de la instalación.
• Para evitar una atenuación excesiva de la señal, la sección mínima de los cables de secundario
(bornes S1, S2) es recomendable que sea, al menos, de 2,5 mm 2 .
Fig. 5-3 .- Terminales de conexión del TC
• Una vez instalados los cables, desconectar el puente que une los bornes S1 y S2 de la batería (ver
Fig. 5-4)
