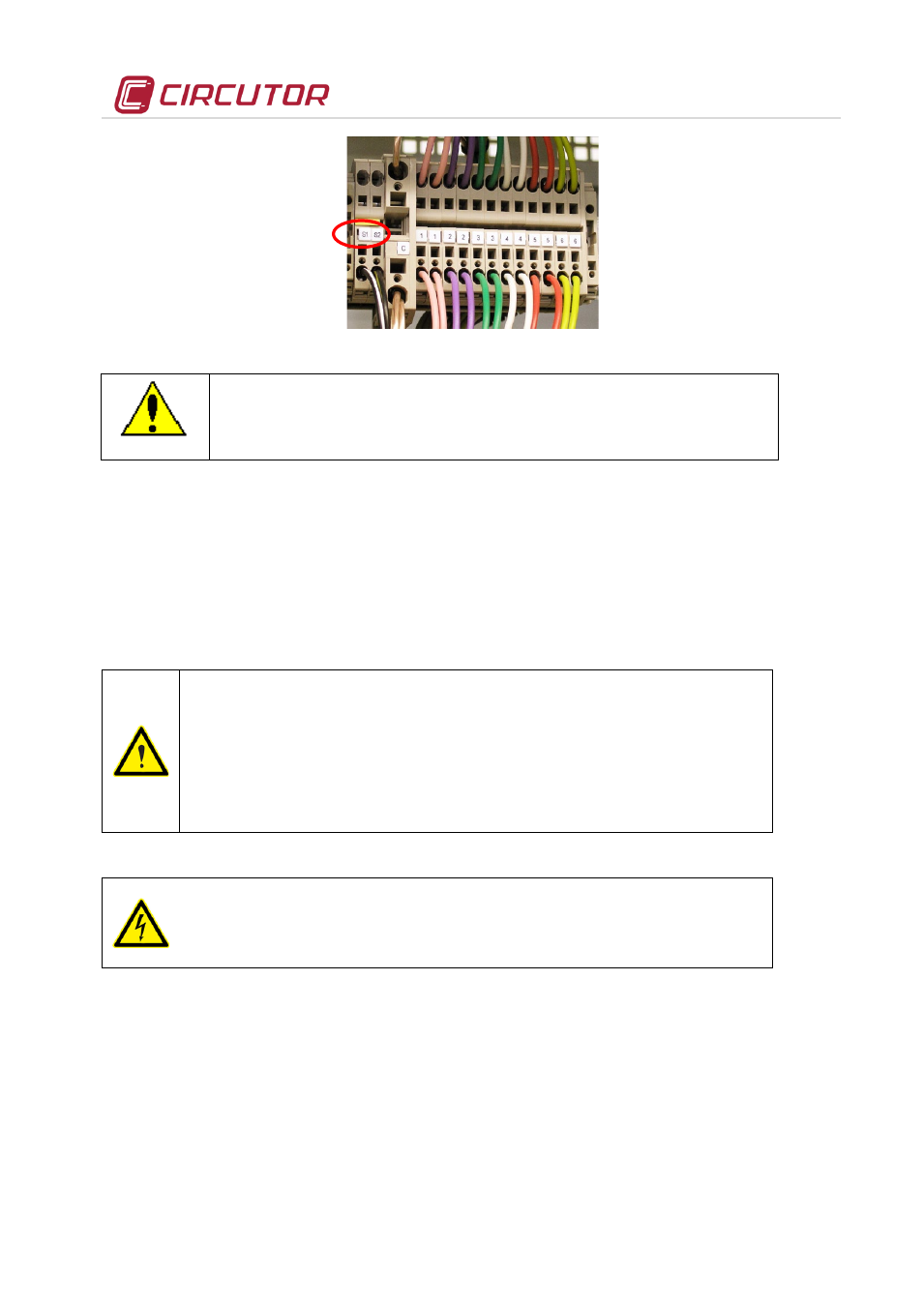

Fig. 5-4 .- Puente para cortocircuitar el secundario del transformador de corriente (TC)
Siempre que se quiera cambiar o desconectar un transformador de corriente ya
instalado, es importante previamente cerrar el puente que une S1 y S2.
6 PUESTA EN MARCHA DE UNA BATERIA DE CONDENSADORES CON MANIOBRA ESTÁTICA
Y FILTRO , FRE o FRES
6.1 Antes de iniciar la puesta en marcha
Las baterías FRE incorporan un regulador de factor de potencia. Antes de la puesta en marcha se debe
conocer el funcionamiento de dicho regulador. Para ello en todas la baterías se adjunta un manual
específico del regulador empleado. Asegúrese de que dispone de dicho manual para la puesta en
marcha. En el caso de baterías estáticas el regulador deberá ser con salida MOS estática, tipo
computer Max f, computer Smart f , computer PlusTF o equivalente.
Para realizar el ajuste del regulador incorporado a la batería de condensadores
con filtro y realizar una puesta en marcha óptima, es necesario que el estado de
carga de la instalación sea al menos de un 30% a un 40% de la carga nominal
para la que ha sido dimensionada la batería. Caso de que no llegaran a entrar
todos los escalones puede forzarse la conexión manual para comprobarlos todos.
En momentos de baja carga, no debe conectarse manualmente la totalidad de la
batería, pues en determinados casos podrían llegar a producirse fenómenos de
resonancia con el transformador de potencia de la instalación.
6.2 Puesta en marcha
SEGURIDAD
Antes de proceder a trabajar en los equipos, se tienen que aplicar las reglas de
seguridad comentadas en el apartado 2 de este manual.
Es necesario seguir estrictamente las normas y leyes de aplicación nacional de
cada país donde se instale o manipule la batería de condensadores con filtro FRE.
• Asegurese de que el magnetotérmico interior que arranca el regulador (indicado como protección de
maniobra en la Fig. 4-3 está conectado
• Conectar la alimentación del cuadro y comprobar que inmediatamente se ilumina el display del
regulador. Caso contrario parar y comprobar el punto anterior.
• Comprobar la indicación de cosϕ del regulador. Si la indicación está fuera del rango 0,5 a 1, puede
que el transformador de corriente y/o la alimentación del regulador estén mal conectados. La
mayoría de reguladores usan un solo transformador de corriente. En ese caso conectar según la fig.
6-2 (colocar el transformador de corriente en la fase L1 y la alimentación de tensión tomarla de las
fases L2 y L3)
