FRE / FRES
14 / 19

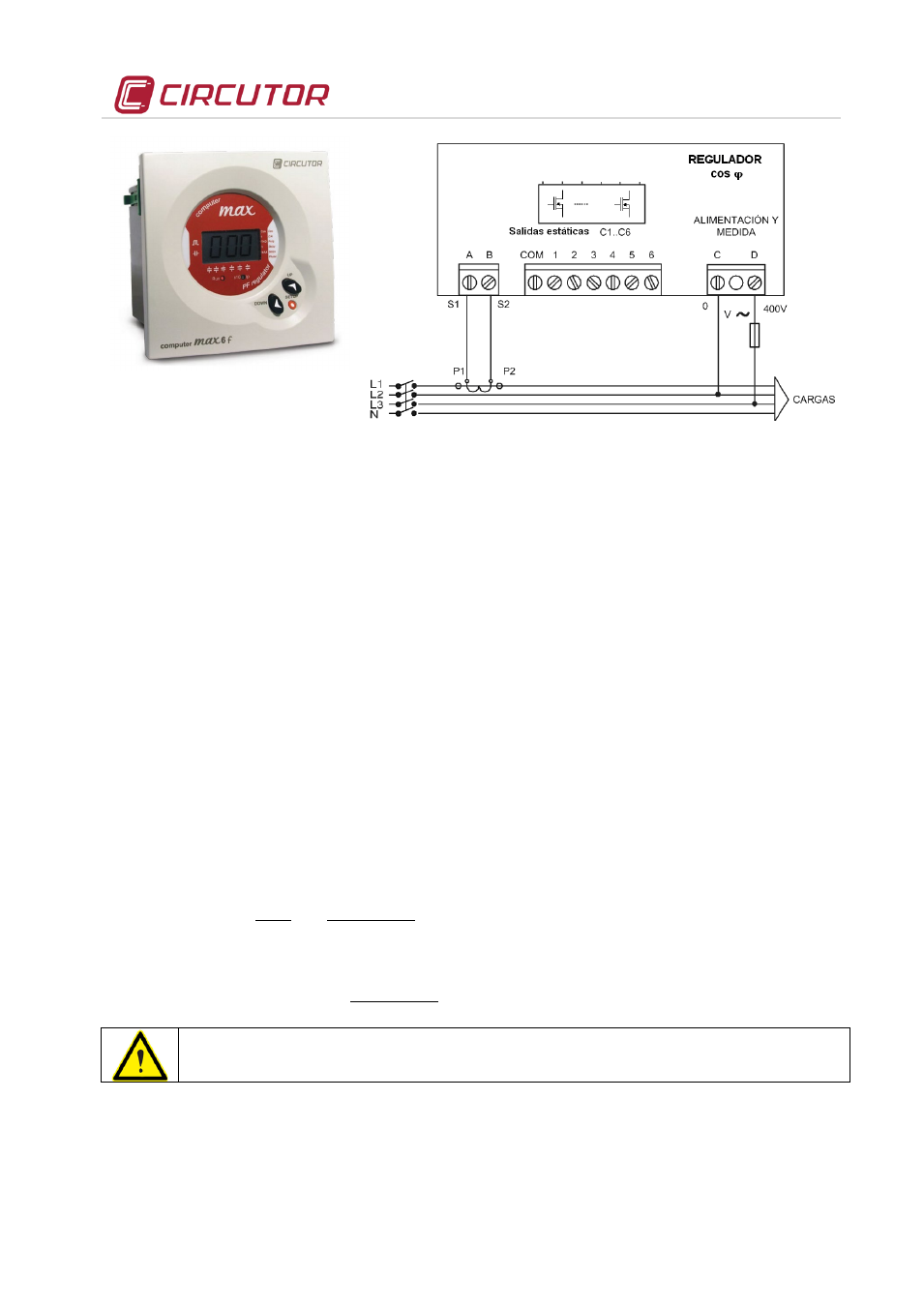

Fig. 6-1 .- Regulador
Computer
Max f
(Foto a título de ejemplo. Puede no
coincidir con el modelo empleado en su
equipo).
Fig. 6-2 .- Conexión tipo de un regulador con un solo TC
(En caso
de usar Computer + , se usan 3 transformadores de corriente. Ver manual
específico del regulador Computer +)
•
Una vez asegurado que el regulador está bien conectado, proceda al ajuste los parámetros del
regulador para la instalación que está intentando compensar. Para ello siga las instrucciones del
manual del regulador, que se acompaña a la batería.
6.3 Comprobaciones una vez conectada la batería y ajustado el regulador
•
Posteriormente a la puesta en marcha comprobar el correcto funcionamiento del equipo. Un síntoma
de buen funcionamiento es que, una vez transcurrido el tiempo de reacción del regulador, el display
indique un cos ϕ próximo a 1 y el contador de reactiva debe pararse.
•
Compruebe que la tensión de alimentación no supera el valor nominal +10% (IEC 60831-1)
•
Compruebe la corriente absorbida por cada grupo LC del filtro. En condiciones normales debe ser
próxima a la nominal (ver tabla 7.5) y nunca superior a 1,3 veces este valor de forma permanente.
Un consumo permanente superior al nominal puede ser debido a la presencia de armónicos en la red
o a una tensión de alimentación demasiado alta. Ambas circunstancias son perjudiciales para los
condensadores y para las reactancias del filtro.
•
De acuerdo a la norma IEC 60831-1, el condensador está preparado para trabajar a la tensión
asignada en permanencia y hasta un 10 % de sobretensión durante 8 horas de cada 24 horas.
•
NOTA: En las baterías de filtros, la tensión del condensador supera a la tensión de red en un %
aproximadamente igual al factor de sobretensión del filtro (p%). En realidad la sobretensión real en el
condensador es
%)
p
100
(
%
p
.
100
%
V
V
RED
C
−
=
∆
•
Para comprobar la correcta sintonía del filtro compruebe que la tensión en bornes de cada bobinado
de la reactancia es
%)
p
100
(
%
p
.
100
.
V
V
RED
L
−
=
Compruebe la temperatura de trabajo de los condensadores y de las reactancias después de
24 horas de funcionamiento. La cápsula de los condensadores debe estar por debajo de 40
ºC. Es normal que la carcasa de las reactancias alcance temperaturas próximas a los 60 ºC
