CIRCUTOR OPTIM Series Manual del usuario
Página 15
SERIE OPTIM
14
Tabla 7-2.- Pares de apriete de cables a los bornes de contactores
MODELO
Auxiliares (Nm)
POTENCIA(Nm)
MC-12
1.3
1.6
MC-18
1.3
2.2
MC-32
1.3
2.9
MC-40
1.3
2.9
MC-50
1.3
4.5
MC-65
1.3
4.5
MC-75
1.3
4.5
MC-85
1.3
4.5
MC-150
1.3
9
7.2.3 Puntos clave para la inspección de los contactores.
• Comprobar que las partes de plástico no están ennegrecidas y no presentan síntomas de quemadura ni
están endurecidas.
• Comprobar que el cabezal esté bien insertado
• Comprobar el apriete de cables y terminales según la tabla 7-2
• Los terminales deben estar limpios.
• En caso de que la batería incluya resistencias de descarga RD, comprobar que están en buen estado (no
están abiertas ni presentan síntomas de quemadura).

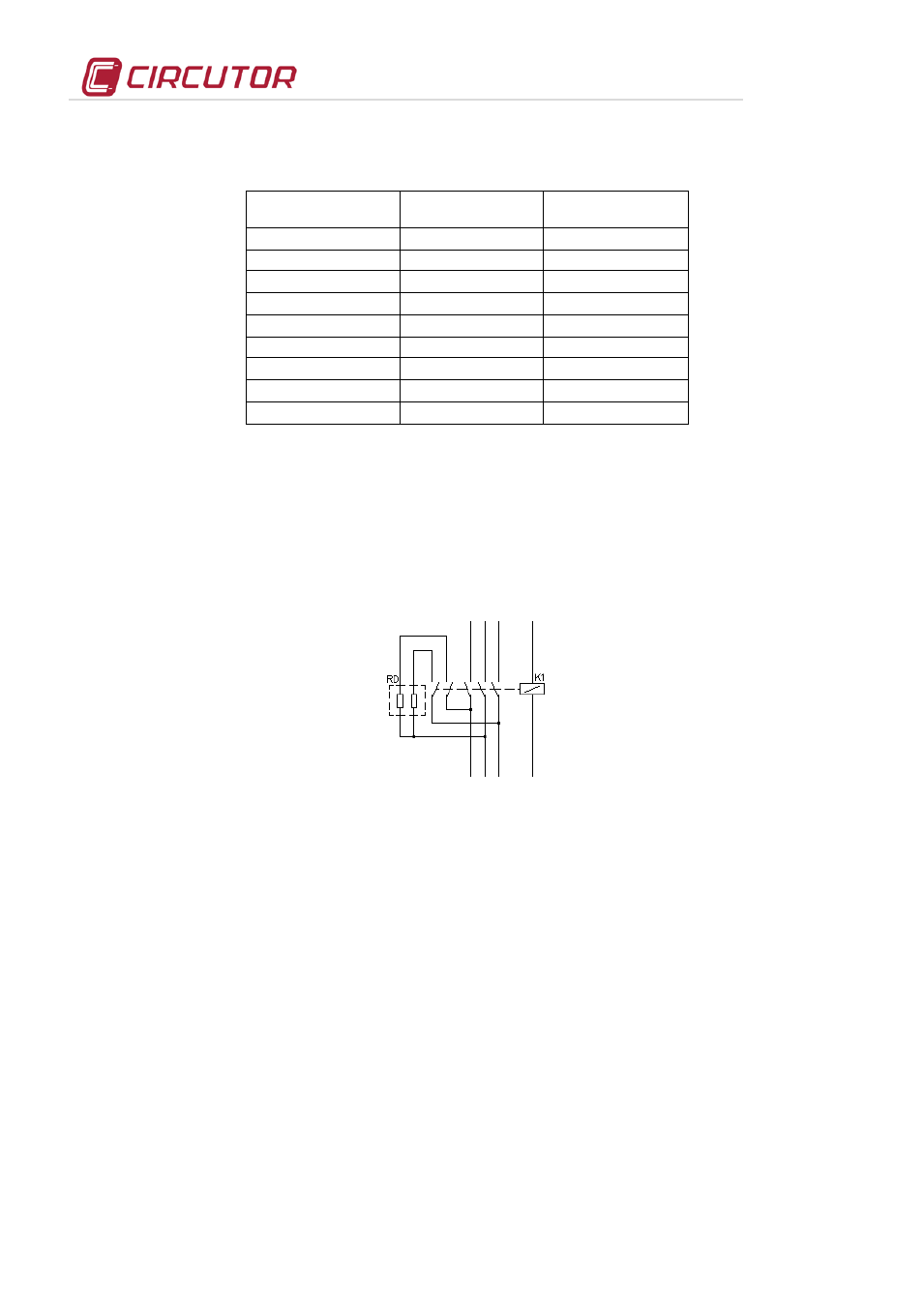

Fig. 7-1 .-
Conexión de las resistencias de descarga
• Limpieza de los contactores: En ambientes sucios (polvo, serrín, ferricha, etc.) Aspirar el contactor
periódicamente. No hay un tiempo estimado para la limpieza, todo dependerá del grado de polución que se
genere en el interior de la batería.
7.2.4 Puntos clave para la inspección de los condensadores.
• Revisar los cables y terminales. No deben estar recalentados ni ennegrecidos.
• Los terminales deben estar limpios.
• Las resistencias de descarga lenta deben estar en buen estado (no deben estar abiertas ni presentar
síntomas de quemadura)
• Comprobar el apriete de los bornes del condensador según la tabla 7-3
