SERIE OPTIM
12
• Asegúrese de que el magnetotérmico interior que arranca el regulador (indicado como protección de
maniobra en la fig. 4.3) está conectado
• Conectar la alimentación del cuadro y comprobar que inmediatamente se ilumina el display del regulador.
Caso contrario parar y comprobar el punto anterior.
• Comprobar la indicación de cosϕ del regulador. Si la indicación está fuera del rango 0,5 a 1, existe la
sospecha de que el transformador de corriente y / o la alimentación del regulador estén mal conectados. La
mayoría de reguladores usan un solo transformador de corriente. En ese caso conectar según la fig. 6-2
(colocar el transformador de corriente en la fase L1 y la alimentación de tensión tomarla de las fases L2 y L3)

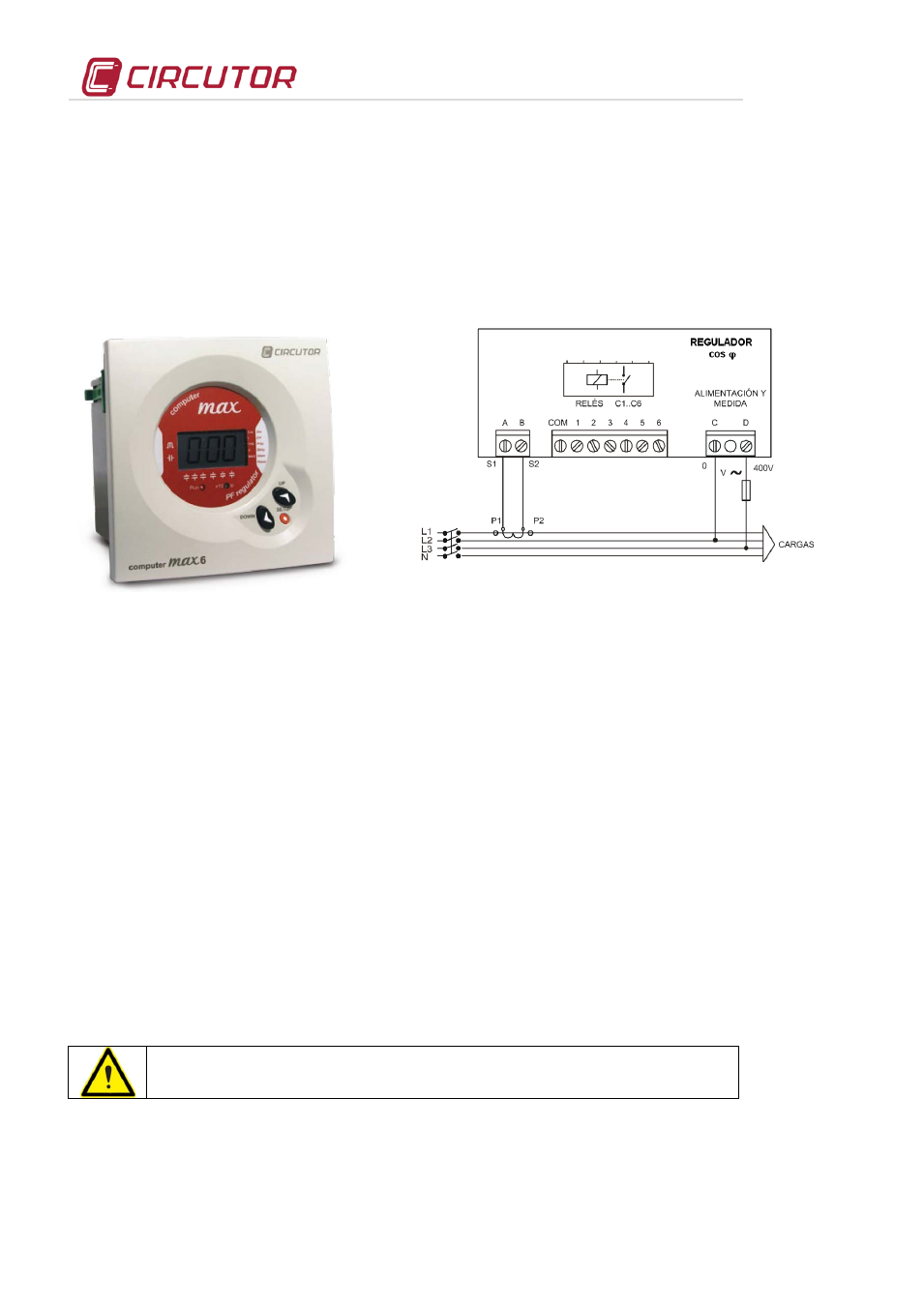

Fig. 6-1 .- Regulador Computer Max
(Foto a título de ejemplo. Puede no coincidir con el
modelo empleado en su equipo).
Fig. 6-2 .- Conexión tipo de un regulador con un solo TC
(En caso de usar Computer +, se usan 3 transformadores de corriente.
Ver manual específico para Computer +)
• Una vez asegurado que el regulador está bien conectado, proceda al ajuste los parámetros del regulador
para la instalación que está intentando compensar. Para ello siga las instrucciones del manual del regulador,
que se acompaña a la batería.
6.3 Comprobaciones una vez conectada la batería y ajustado el regulador
• Posteriormente a la puesta en marcha comprobar el correcto funcionamiento del equipo. Un síntoma de buen
funcionamiento es que el diplay indique un cos
ϕ próximo a 1 y el contador de reactiva debe pararse.
• Compruebe que la tensión de alimentación no supera el valor nominal +10% (IEC 60831-1)
• Compruebe la corriente absorbida por cada condensador. En condiciones normales debe ser próxima a la
nominal indicada en su placa de características y nunca superior a 1,3 veces este valor de forma
permanente. Un consumo permanente superior al nominal puede ser debido a la presencia de armónicos en
la red o a una tensión de alimentación demasiado alta. Ambas circunstancias son perjudiciales para los
condensadores.
• De acuerdo a la norma IEC 60831-1, el condensador está preparado para trabajar a la tensión asignada en
permanencia y hasta un 10 % de sobretensión durante 8 horas de cada 24 horas.
Compruebe la temperatura de trabajo de los condensadores después de 24 horas
de funcionamiento. La cápsula debe estar por debajo de 40 ºC
