SERIE OPTIM
11

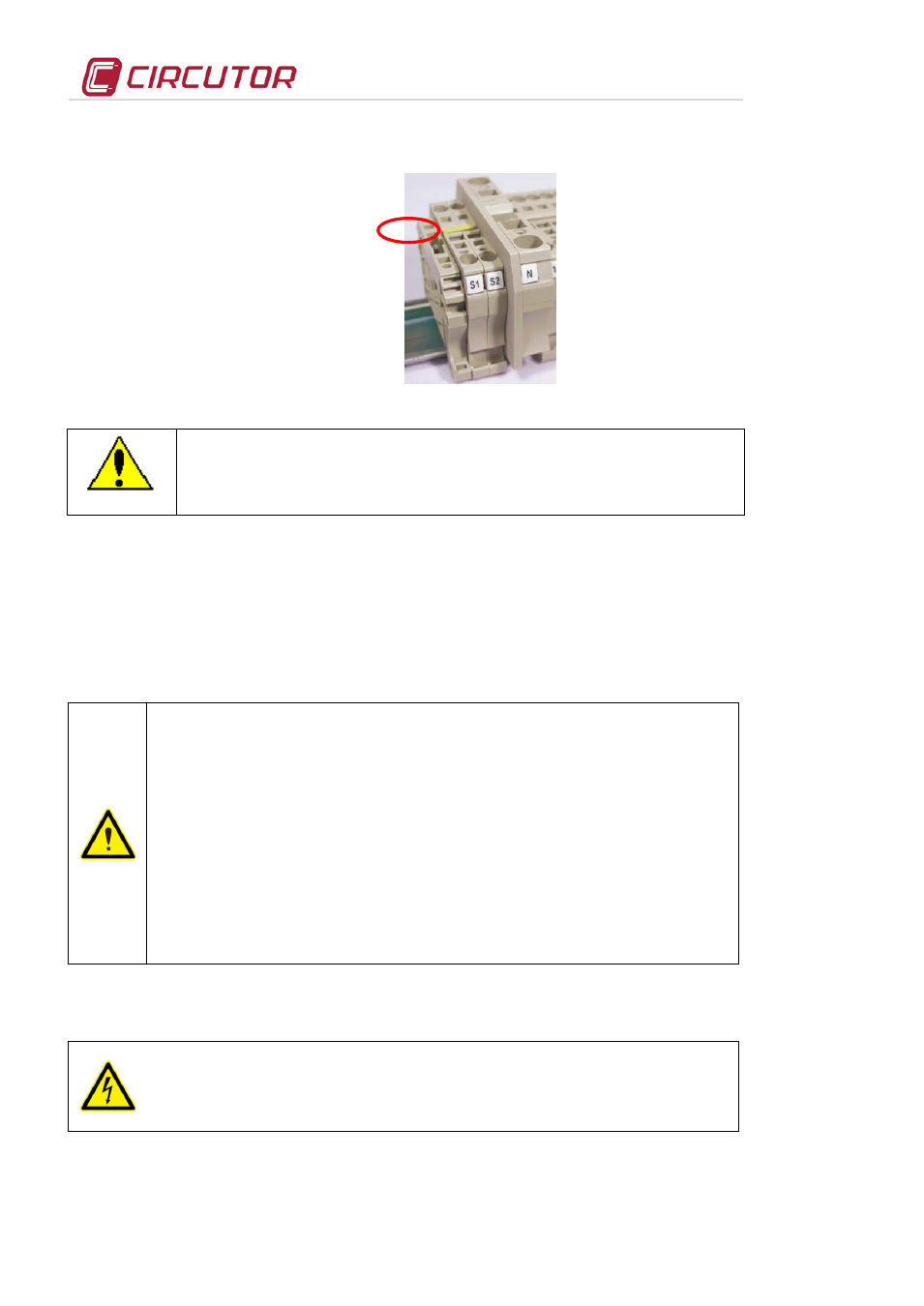

• Una vez instalados los cables, desconectar el puente que une los bornes S1 y S2 ó el puente amarillo según
bornero de la batería (ver Fig. 5-5)
Fig. 5-5 .- Puente para cortocircuitar el secundario del transformador de corriente (TC)
Siempre que se quiera cambiar ó desconectar un transformador de corriente ya
instalado, es importante previamente cerrar el puente que une S1 y S2.
6 PUESTA EN MARCHA DE UNA BATERIA DE CONDENSADORES
6.1 Antes de iniciar la puesta en marcha
Las baterías automáticas de condensadores incorporan un regulador de factor de potencia. Previo a la puesta en
marcha se ha de tener conocimiento del funcionamiento de dicho regulador y para ello en todas las baterías se
adjunta un manual específico del regulador empleado. Busque dicho manual y téngalo a mano para la
puesta en marcha.
Para realizar el ajuste del regulador incorporado a la batería de condensadores y
realizar una puesta en marcha óptima, es necesario que el estado de carga de la
instalación sea al menos de un 30% ó 40% de la carga nominal para la que ha
sido dimensionada la batería. Caso de que no llegaran a entrar todos los
escalones puede forzarse la conexión manual para comprobarlos todos.
En momentos de baja carga, no debe conectarse manualmente la totalidad de la
batería, pues en determinados casos podrían llegar a producirse fenómenos de
resonancia con el transformador de potencia de la instalación.
En caso de efectuar conexiones de los condensadores en modo manual, téngase
en cuenta que es necesario esperar el tiempo de descarga de los condensadores
(indicado en la etiqueta de características de la batería) antes de volver a
conectarlos a la red. En caso contrario podrían arrancar en contraposición de fase
con una tensión de hasta 2xUn provocando la destrucción del condensador.
6.2 Puesta en marcha
SEGURIDAD
Antes de proceder a trabajar en los equipos, se tienen que aplicar las reglas de
seguridad comentadas en el apartado 2 de este manual.
Es necesario seguir estrictamente las normas y leyes de aplicación nacional de
cada país donde se instale o manipule la batería de condensadores.
