CIRCUTOR OPTIM Series - Manual (Página 11)

SERIE OPTIM
10
5.3.4 Conexión del cable de Tierra
Conectar, en el borne de tierra de la batería de condensadores, alojado en el panel de maniobra del equipo el
cable de tierra. La sección del cable se seleccionará según los límites de intensidades admisibles establecidos
en el REBT (ITC-BT-19 – Instalaciones interiores ó receptoras) para cada tipo de cable y de disposición.

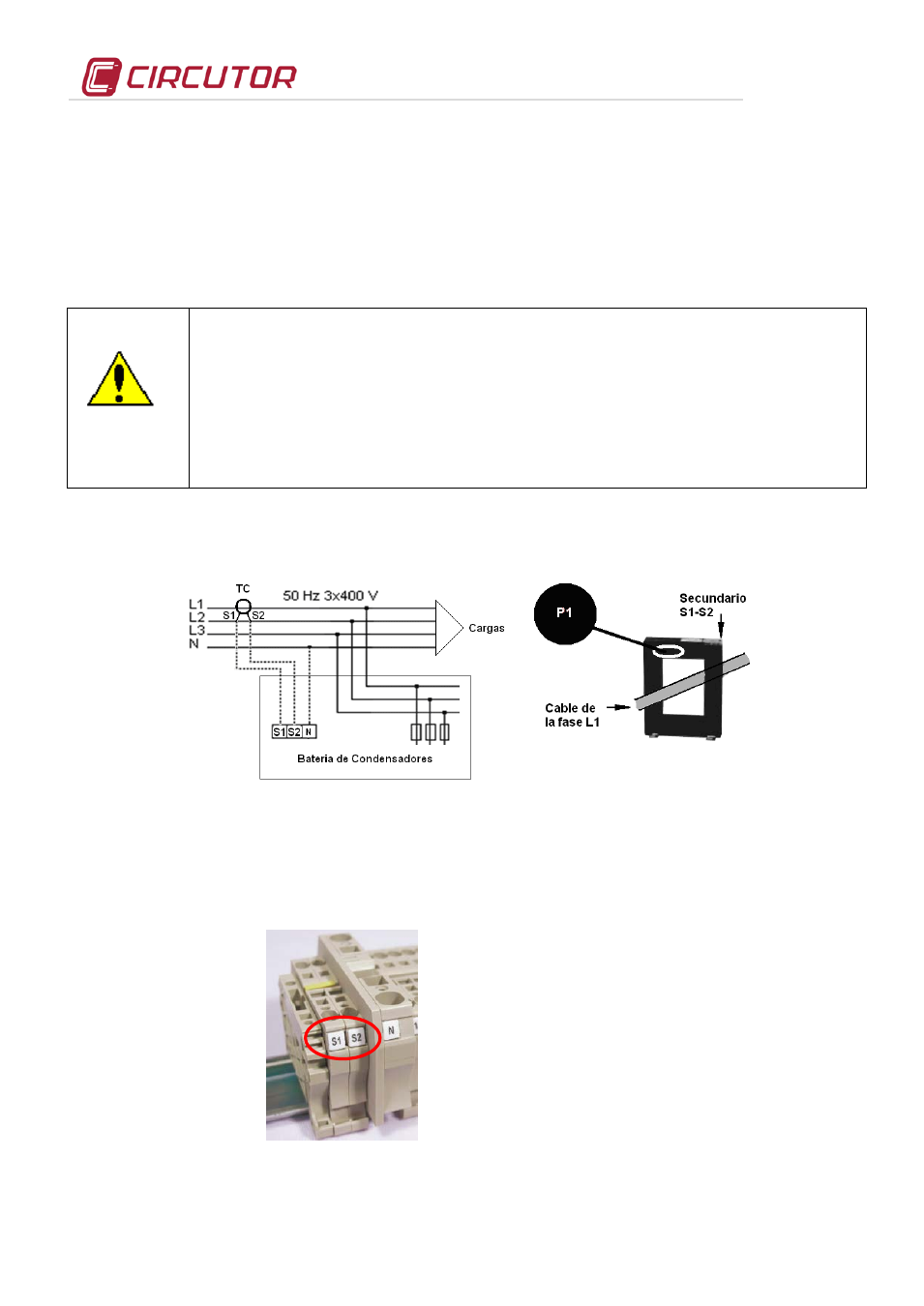

5.3.5 Conexión del transformador de corriente (TC)
Es necesario colocar un transformador de corriente (TC) exterior a la batería, midiendo la
corriente total de carga más batería (ver Fig. 5-3).
El transformador estándar tiene salida nominal de 5A en el secundario.
Es aconsejable conectar el TC a la fase L1 con el sentido de la corriente de P1 a P2 (ver Fig.
5-3) y conectar el secundario (bornes S1, S2) a los bornes del mismo nombre de la batería (ver
Fig. 5-3).
Evitar paso de corriente por el primario del TC antes de conectarlos a los bornes S1 S2 de la
batería. Si debe instalarse el TC con la instalación en carga, ccortocircuitar S1 y S2 mientras no
se conecten a la batería.
• El valor de la corriente de primario del TC debe ser igual o algo superior al calibre del interruptor general de
la instalación. Así pues el TC debe poder medir la máxima intensidad previsible de ser consumida por la
totalidad de las cargas a compensar.
Fig. 5-3 .- Colocación del transformador de corriente (TC) (externo)
• El punto de conexión del TC para una batería que compensa el conjunto de una instalación es a
continuación del interruptor general de la instalación.
• Para evitar una atenuación excesiva de la señal, la sección mínima de los cables de secundario (bornes S1,
S2) es recomendable que sea, al menos, de 2,5 mm
2
.
Fig. 5-4 .- Terminales de conexión del TC y Neutro en caso de ser necesario
