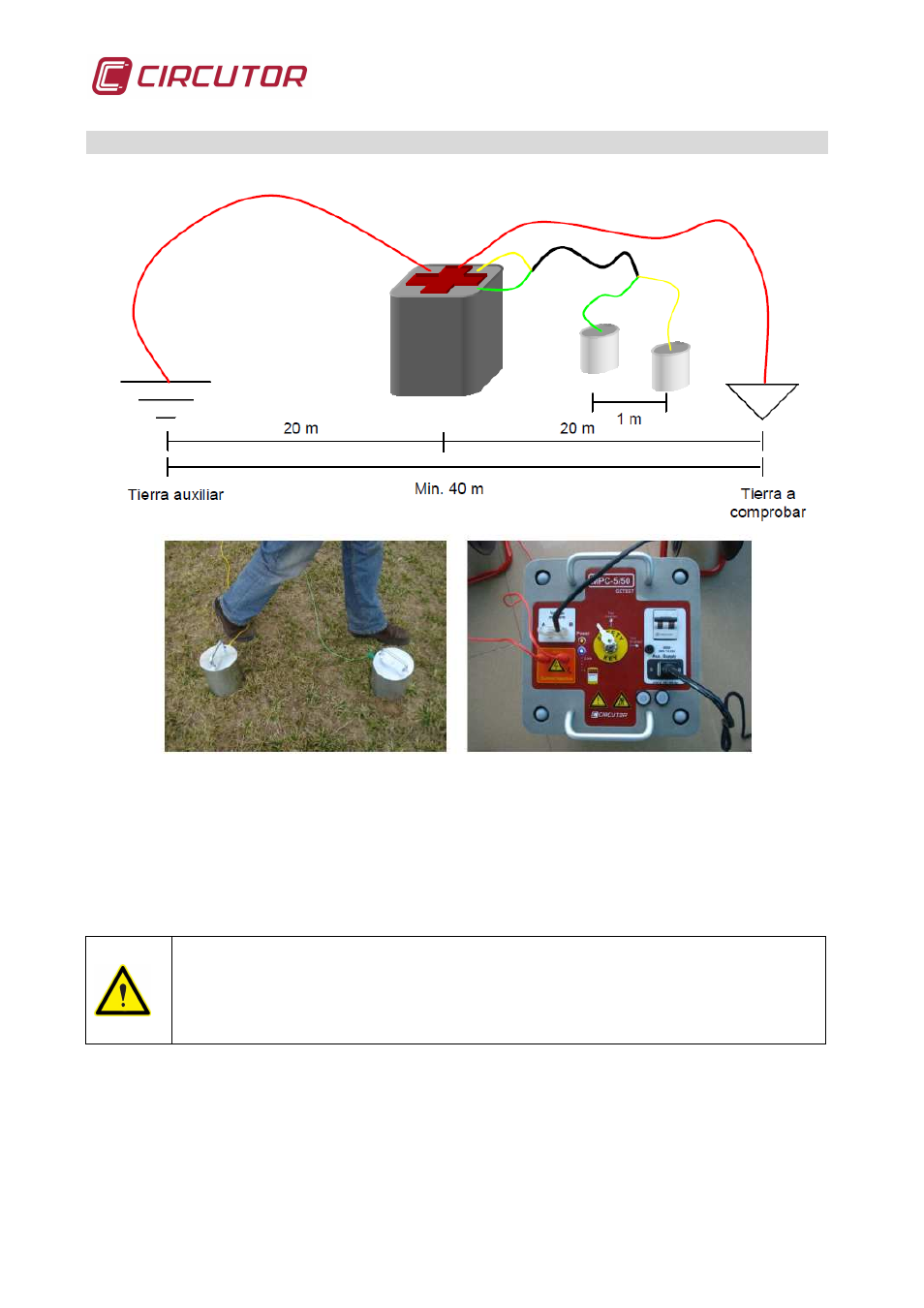

7.1.- TENSIÓN DE PASO
Conectaremos el rollo de cable de 2 hilos (amarillo-verde) en los bornes de tensión del Getest
(amarillo-verde). El otro extremo lo llevaremos a las pesas, un cable por cada pesa. Se colocaran
las pesas a un metro de distancia entre ellas, simulando el paso de una persona. Las mediciones de
paso y contacto se realizaran en aquellos lugares donde pudieran aparecer tensiones peligrosas en
caso de producirse un defecto a tierra en la instalación (en los alrededores del centro, dentro del
mismo centro…etc.
La distancia recomendada entre la tierra de herrajes y la tierra auxiliar es de 5 veces
la diagonal del recinto de la subestación o del centro de transformación. Las
distancias de separación mostradas en los esquemas de conexión de este manual, son
distancias mínimas las cuales se tendrán que incrementar en función de las
dimensiones del CT o subestación.
Una vez realizada las conexiones, seleccionamos el modo tensión de paso en la PDA e
introducimos la corriente máxima de defecto (valor proporcionado por la compañía
suministradora).
