----- Central de relés CDR-8 -------- --- Pag Nº 3
2.- CARACTERÍSTICAS GENERALES

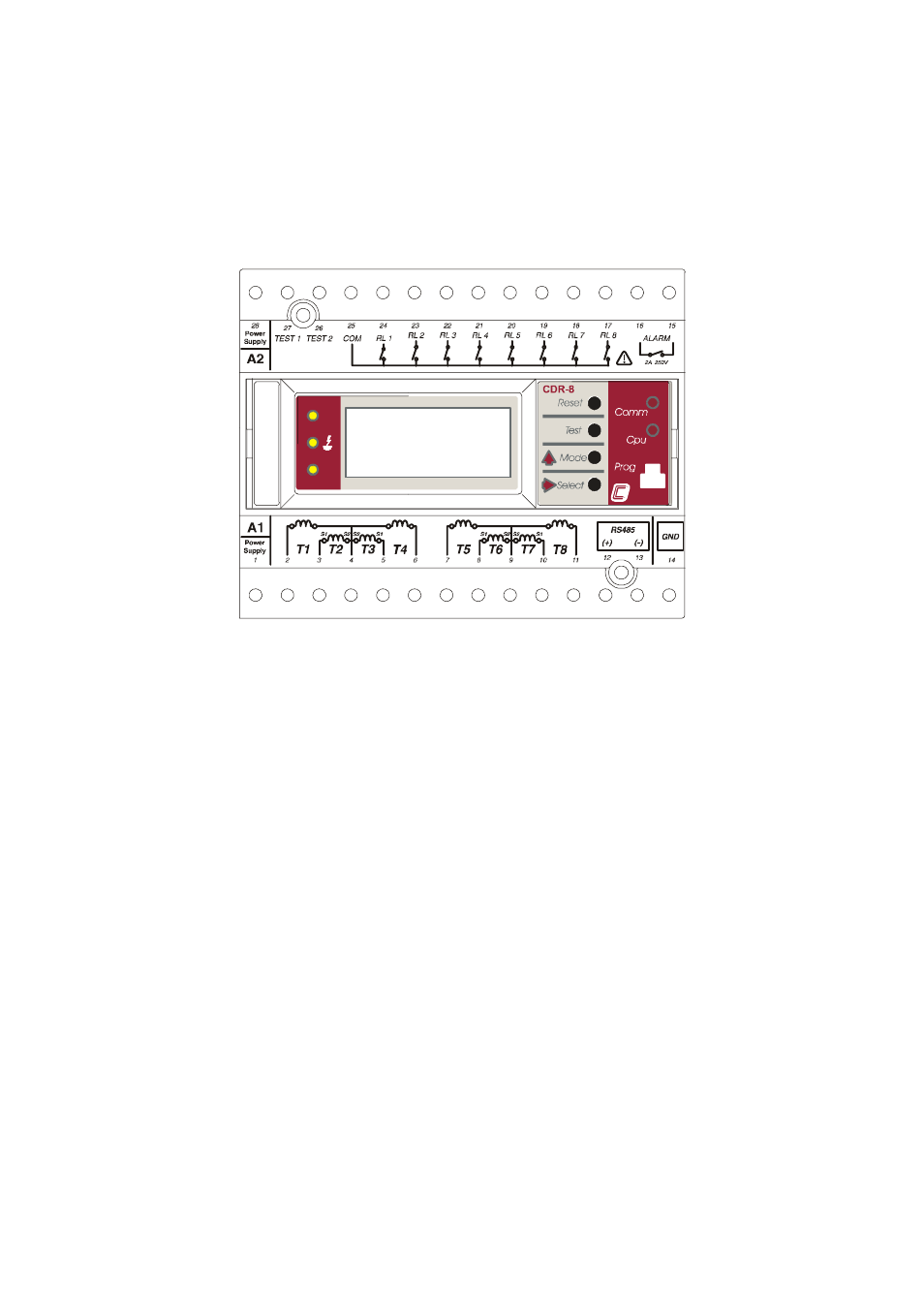

La central de relés, CDR-8, es un equipo de carril DIN programable que ofrece
una serie de posibilidades de empleo que se pueden seleccionar mediante menús
que el propio instrumento va presentando en la fase de programación. Antes de
poner en marcha el aparato leer detenidamente los apartados de CONEXIONADO y
PROGRAMACIÓN, y elegir la forma de operación más conveniente para obtener los
datos deseados.
Ed
Rd
S1 S1 S2 S2 S2 S2 S1 S1
El CDR-8 es un instrumento que mide, calcula y visualiza la corriente
circulante en verdadero valor eficaz, pudiendo tomar decisiones sobre las maniobras
a realizar. Puede trabajar como relé de corriente máxima, mínima y como relé
diferencial de fugas a tierra. Dispone para este efecto de 8 canales de entrada, 8
salidas de relés de maniobra (1 por canal), una salida de alarma y una salida de test.
