----- Central de relés CDR-8 -------- --- Pag Nº 22
5.1.2.3.- Funcionamiento modo relé diferencial:
Para los equipos que se utilicen únicamente como medidores de fugas a
tierra, únicamente será necesario programar el umbral de disparo.
Umbral de disparo.

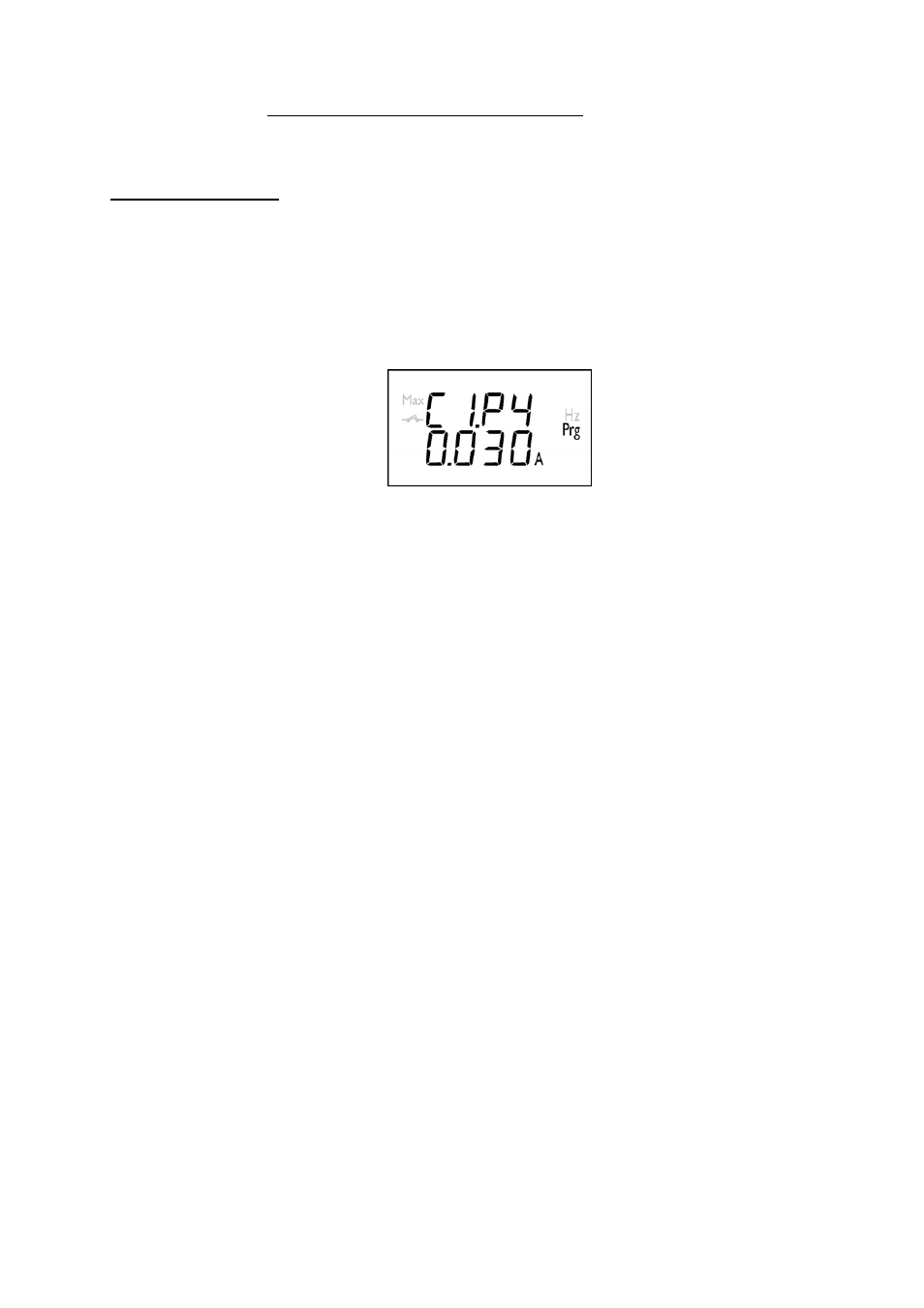

Se programa la intensidad que definirá el disparo del diferencial (relé de
maniobra).
En los canales que se utilicen como medidores de fugas a tierra, se deberá
programar el valor de corriente máxima que se deseará medir. Este valor es muy
importante ya que si se programa un valor extremadamente alto se perderá precisión
y si se programa un valor inferior a la corriente a medir, la entrada se saturará y la
medida será incorrecta.
En escalas hasta 300 mA el disparo se producirá al 85 % de la I∆n. En
escalas superiores, el disparo será al 95 % de la I∆n.
El valor a programar, debe de ser uno de los estos valores predefinidos según
el toroidal utilizado y del modo de funcionamiento:
