----- Central de relés CDR-8 -------- --- Pag Nº 14
4.2.- Modo de Test
Se utiliza para comprobar, el funcionamiento de la unión toroidal – CDR-8,
relés de maniobra, electrónica del equipo y de los leds.
Durante el proceso de test, el equipo no vigila la línea
Se entrará en este modo de funcionamiento pulsando la tecla de “TEST”
durante 3 segundos cuando el equipo se encuentre en modo de funcionamiento
normal.
El test consiste en: inyectar una corriente a través de los terminales de test
del transformador. Esta corriente es detectada por el canal del CDR-8 seleccionado
como una fuga a tierra, disparando su relé de maniobra.

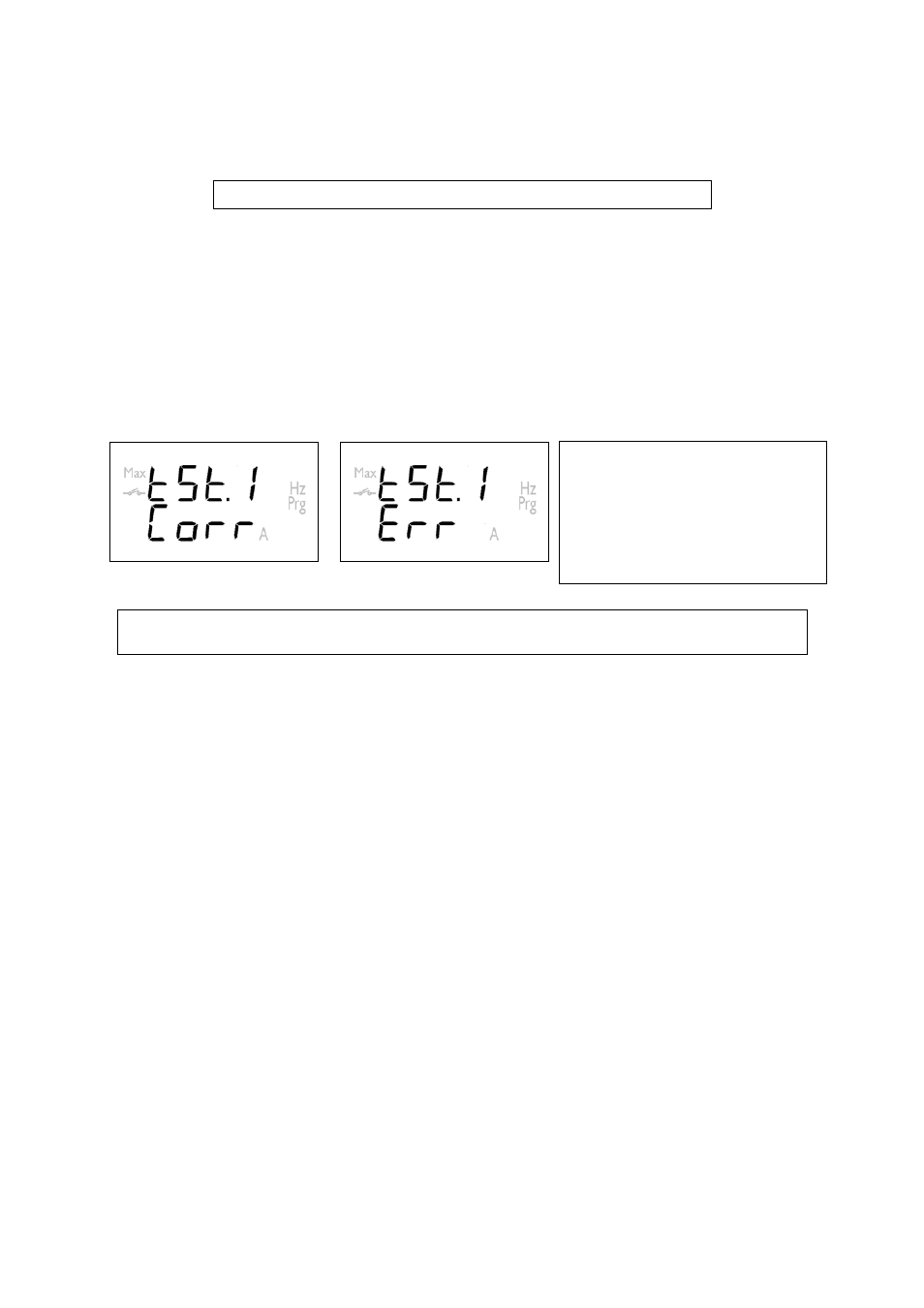

El resultado de la comprobación de las conexiones entre transformador y la
central de relés se podrá conocer por los diferentes mensajes que aparecerán por la
pantalla:
Funcionamiento correcto Funcionamiento erróneo
)
Canal a comprobar
)
Resultado comprobación
Si durante 30 segundos no se pulsa ninguna tecla, el equipo pasa
automáticamente a modo normal sin reconectar ningún relé enclavado.
