----- Central de relés CDR-8 -------- --- Pag Nº 21
5.1.2.- Configuración de los canales:
Para cada uno de los 8 canales del que dispone la central de
diferenciales, deberá realizarse la siguiente configuración.
Si se utiliza la central, únicamente como medidor de fugas a tierra, solo
será necesario seleccionar el tipo de toroidal conectado a cada canal y el
umbral de disparo.

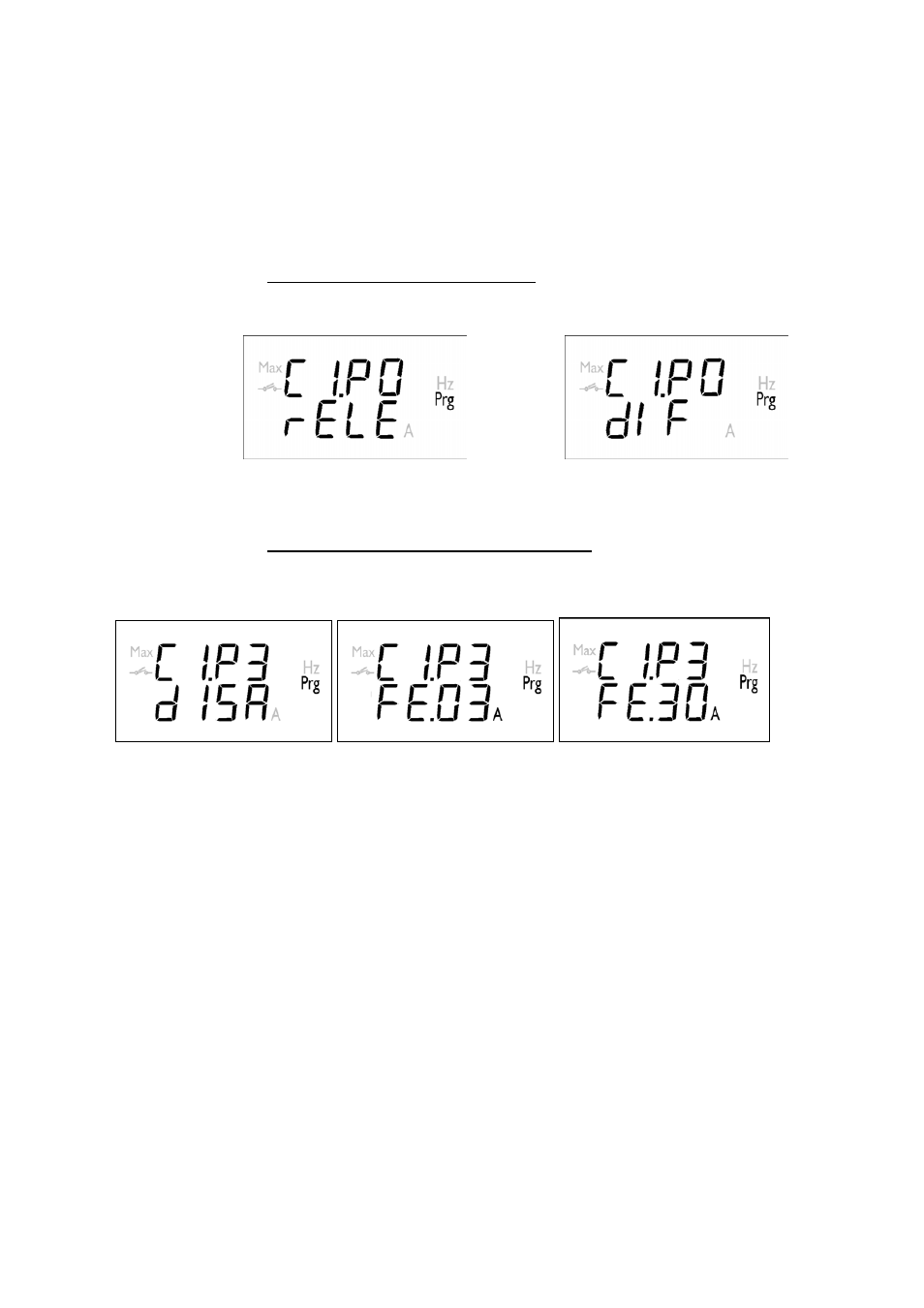

5.1.2.1.- Elección de tipo funcionamiento.
El primer paso es seleccionar el modo de funcionamiento del canal
seleccionado:
Modo relé de corriente Modo diferencial
5.1.2.2.- Elección del tipo de toroidal conectado.
A cada uno de los canales, se deberá indicar si es utilizado y en caso
afirmativo, que toroidal tiene conectado:
No utilizado WG 30 mA - 3A WGP 300 mA - 30A
