PowerStudio
Manual de Instrucciones 37

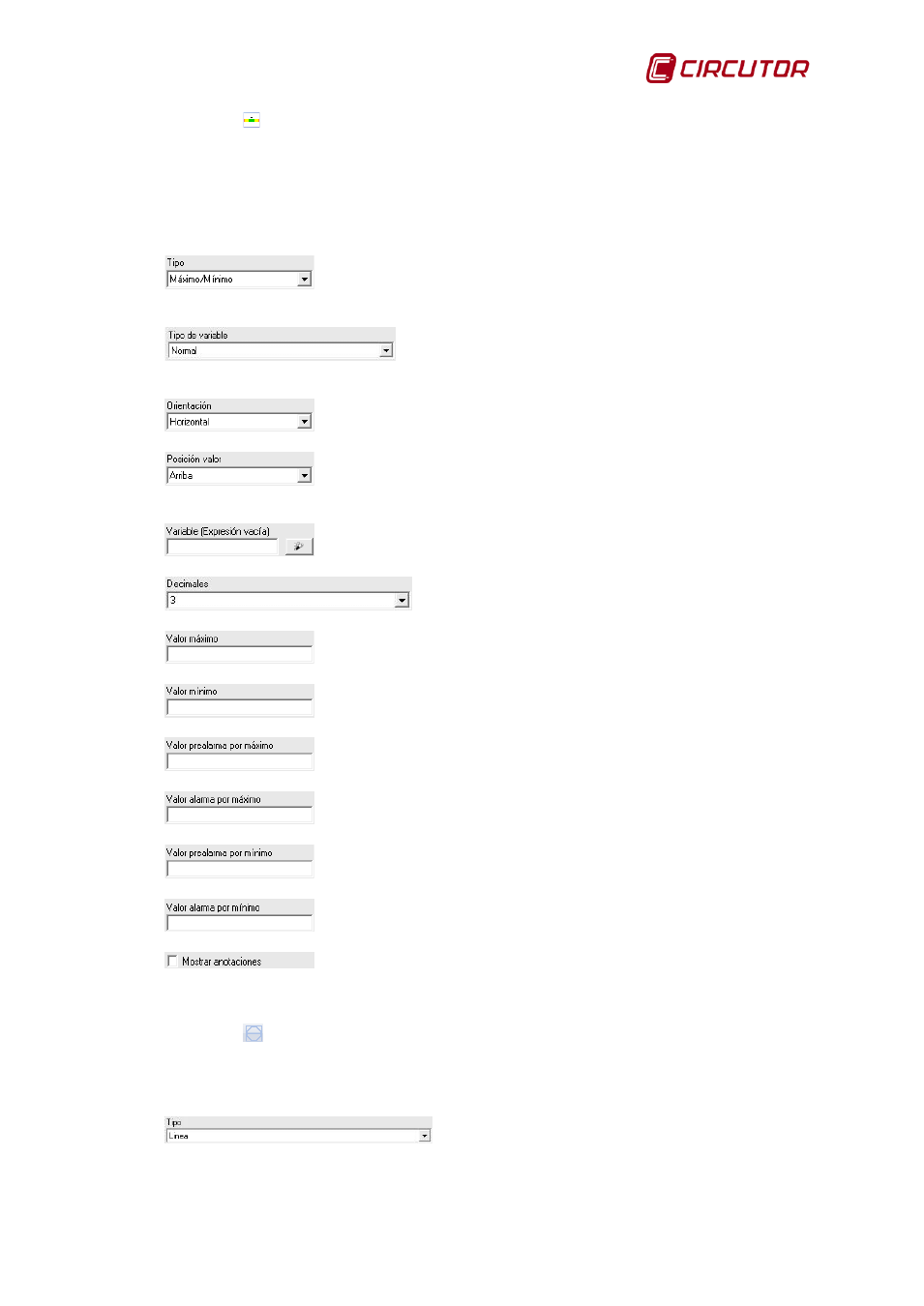

5.2.1.8 Control de barra analógica
Esta herramienta permite la inclusión de una barra analógica en informe. Este control, al igual
que los demás, se puede posicionar en cualquier parte del informe y permite visualizar una gran
cantidad de variables. Una vez seleccionada la herramienta, será necesario dibujar un rectángulo
sobre la hoja de informe manteniendo pulsado el botón izquierdo del ratón. Las propiedades que se
podrán configurar de este control son:
Podremos seleccionar que valores visualizar en el control, máximos,
mínimos o ambos.
Podremos seleccionar entre variable normal o factor de
potencia/coseno de phi.
Indicamos la orientación del control entre horizontal o vertical.
Indicamos donde queremos visualizar la etiqueta con el valor del
control, arriba, abajo, izquierda o derecha.
Seleccionamos la variable que monitorizará el control.
Seleccionamos los decimales que mostrará el control.
Indicamos el valor máximo que mostrará el control.
Indicamos el valor mínimo que mostrará el control.
Indicamos el valor de prealarma por máximo que mostrará el control.
Indicamos el valor de alarma por máximo que mostrará el control.
Indicamos el valor de prealarma por mínimo que mostrará el control.
Indicamos el valor de alarma por mínimo que mostrará el control.
Indicamos si se mostrarán en el control las anotaciones
correspondientes a los valores de alarma y prealarma.
5.2.1.9 Control primitiva
El control primitiva nos permitirá dibujar líneas, rectángulos y elipses de diferente tamaño,
orientación y color. Las propiedades que se podrán configurar de este control son:
Permitirá elegir el tipo de control entre línea,
rectángulo o elipse
