PowerStudio
16 Manual de Instrucciones
• Contraseña: Corresponde a la contraseña del dispositivo. Si no está configurado se debe
dejar vació.
• Usuario anónimo: Marcar en caso de querer permitir usuario anónimo.
• Conexión: Seleccionar la configuración entre TCP, UDP o ModbusTCP según el equipo.
• Puerto: Corresponde al puerto de comunicaciones
• Puerto de configuración: Corresponde al puerto de comunicaciones que el programa
utilizará para la configuración de las comunicaciones en el dispositivo.
• Parámetros: Configuración de parámetros generales de comunicaciones
• Configuración avanzada: Configuración avanzada del dispositivo. Ver apartado 3.1.3
Configuración avanzada de dispositivos.
Dependiendo del dispositivo añadido podrán existir más o menos parámetros. Para
obtener más información consulte el apartado del dispositivo correspondiente.

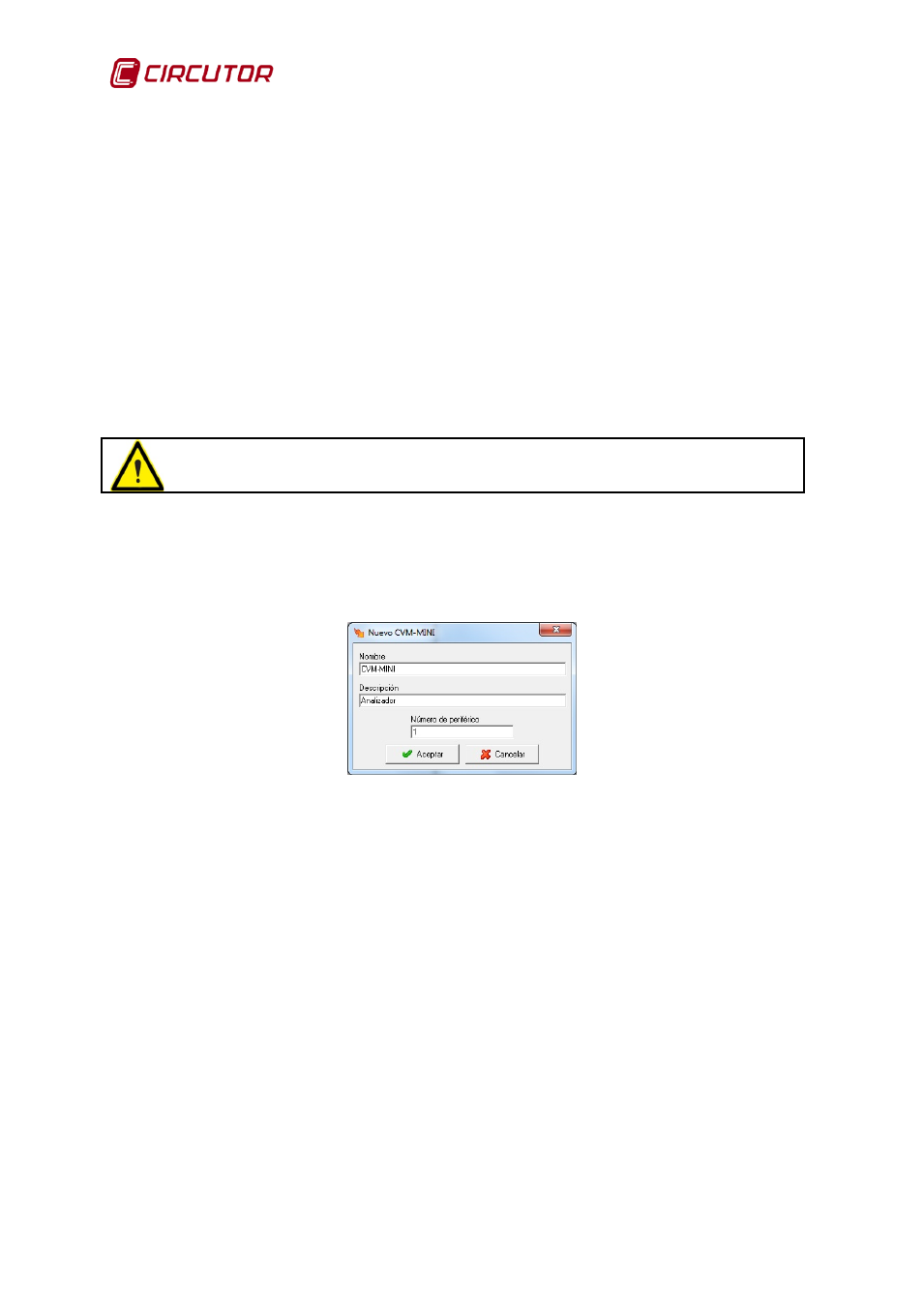

3.1.2 Añadir un dispositivo de segundo nivel
La configuración de los dispositivos de segundo nivel será más sencilla ya que no será
necesaria la configuración de las comunicaciones. Estos dispositivos de segundo nivel comunicarán
con el programa a través del dispositivo de primer nivel al que esté conectado.
Donde
• Nombre: Campo alfanumérico que identificará de forma única al dispositivo en todo el
programa. No existirán en la configuración dos dispositivos con el mismo nombre.
• Descripción: Dato de tipo alfanumérico para la introducción de una breve descripción del
dispositivo.
• Número de periférico: Número que identificará al dispositivo en las comunicaciones. Dos
dispositivos de segundo nivel que este conectados al mismo dispositivo de primer nivel no
podrán tener el mismo número de periférico.
3.1.3 Configuración avanzada de dispositivos
En aquellos dispositivos que dispongan de una conexión directa, como pueden ser los
conversores, será posible la configuración de ciertos aspectos de las comunicaciones. A continuación
se muestra el diálogo de configuración de un dispositivos RS232/485 donde se puede visualizar el
botón desde el que es posible configurar estos parámetros.
