PowerStudio
Manual de Instrucciones 35
5.2.1.7 Control de gráfico embebido
Esta herramienta permite la inclusión de una gráfica incrustada en un informe. Este control, al
igual que los demás, se puede posicionar en cualquier parte del informe y permite visualizar una gran
cantidad de variables diferentes.
El control permite configurar el estilo del mismo (el estilo de los textos de los ejes y las
leyendas, es decir, la fuente, el tamaño, el color, etc.), si se desea o no ver las leyendas de las
variables, el color de los ejes, el color del fondo (también puede ser transparente) y las variables a
representar.

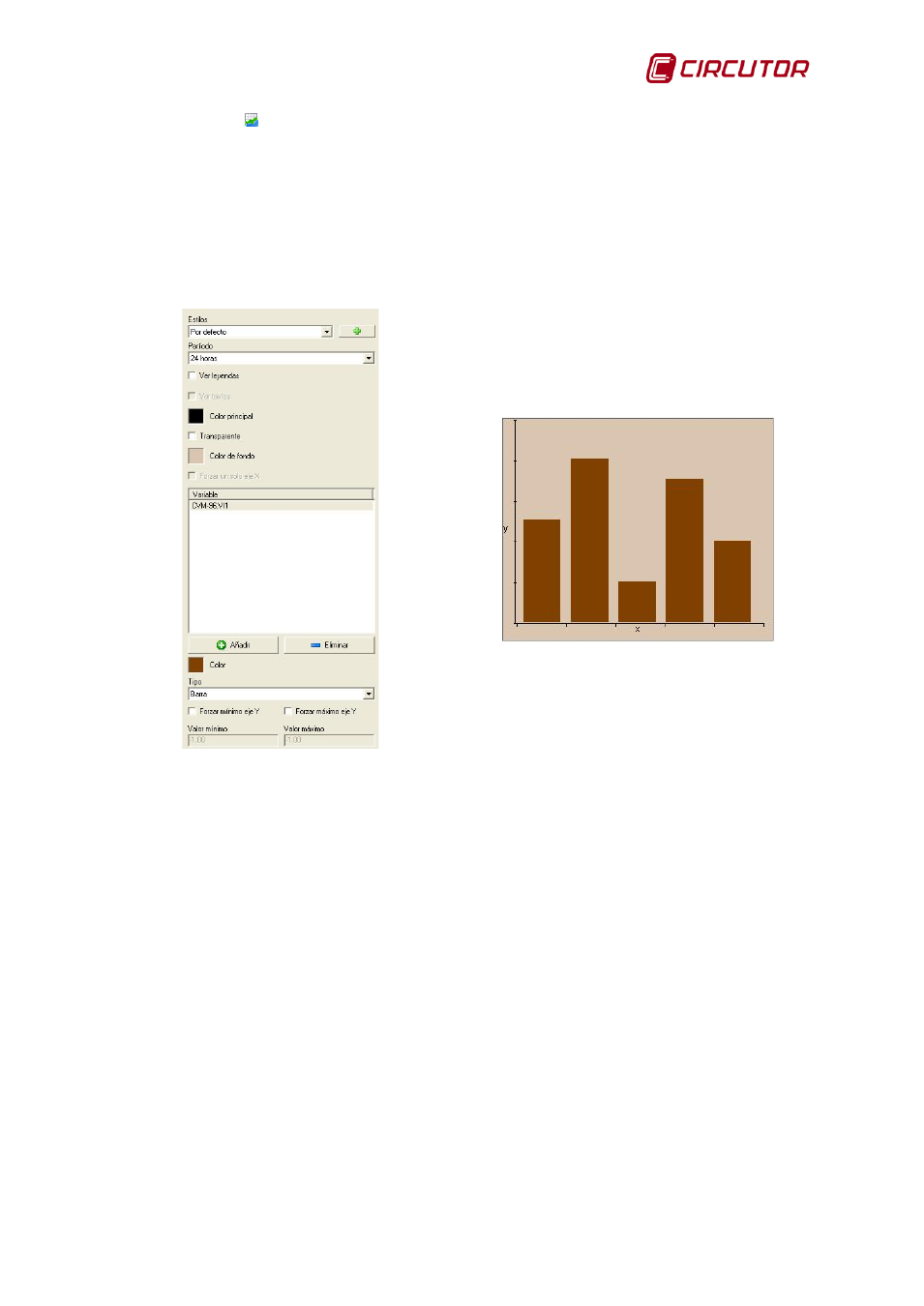

Propiedades del control de gráfico embebido en informes y la representación del control
Para cada variable es posible elegir el color y el tipo de representación que queremos. Los
tipos posibles son gráfico de barras, líneas, puntos, gráfico circular por variable y gráfico circular por
periodo. Para el tipo de representación de puntos se nos permitirá elegir entre punto, círculo (5x5),
cuadrado (5x5), diamante (5x5), aspa (5x5), cruz (5x5), aspa (3x3) y cruz (3x3). Asimismo, para el tipo
de representación de líneas, podemos elegir su estilo (sólida, discontinua, punteada, línea-punto y
línea-punto-punto) y su grosor (entre 1 y 10 puntos). De igual forma, para los gráficos de barras, líneas
y puntos se podrán forzar los mínimos y máximos del eje Y.
El parámetro más importante, aparte de las variables a representar, y que determinará el
aspecto final de la gráfica (y, lo que es más importante, la cantidad y distribución de la información a
mostrar), es el periodo.
El periodo puede ser automático, 5 minutos, 10 minutos, 15 minutos, 20 minutos, 30 minutos,
1 hora, 1 día y 1 mes. En el caso de que el periodo sea automático podremos elegir el número de
valores de las variables que conforman el gráfico que queremos visualizar.
Existe una diferencia fundamental entre elegir el periodo automático o cualquier otro. Si
elegimos periodo automático los datos se agruparán con el periodo del informe así, si hemos
generado un informe de una semana, tendremos los valores de las variables a representar en el
gráfico embebido agrupados por semana, de manera que para la semana sobre la que estamos
generando el informe tenemos un único valor. Por eso es necesario elegir cuantos valores con dicha
agrupación queremos visualizar, es decir, en el caso de ejemplo indicaríamos cuantas semanas, en
general periodos, queremos ver (estos periodos siempre son anteriores al periodo del informe). Así, si
