PowerStudio
Manual de Instrucciones 23

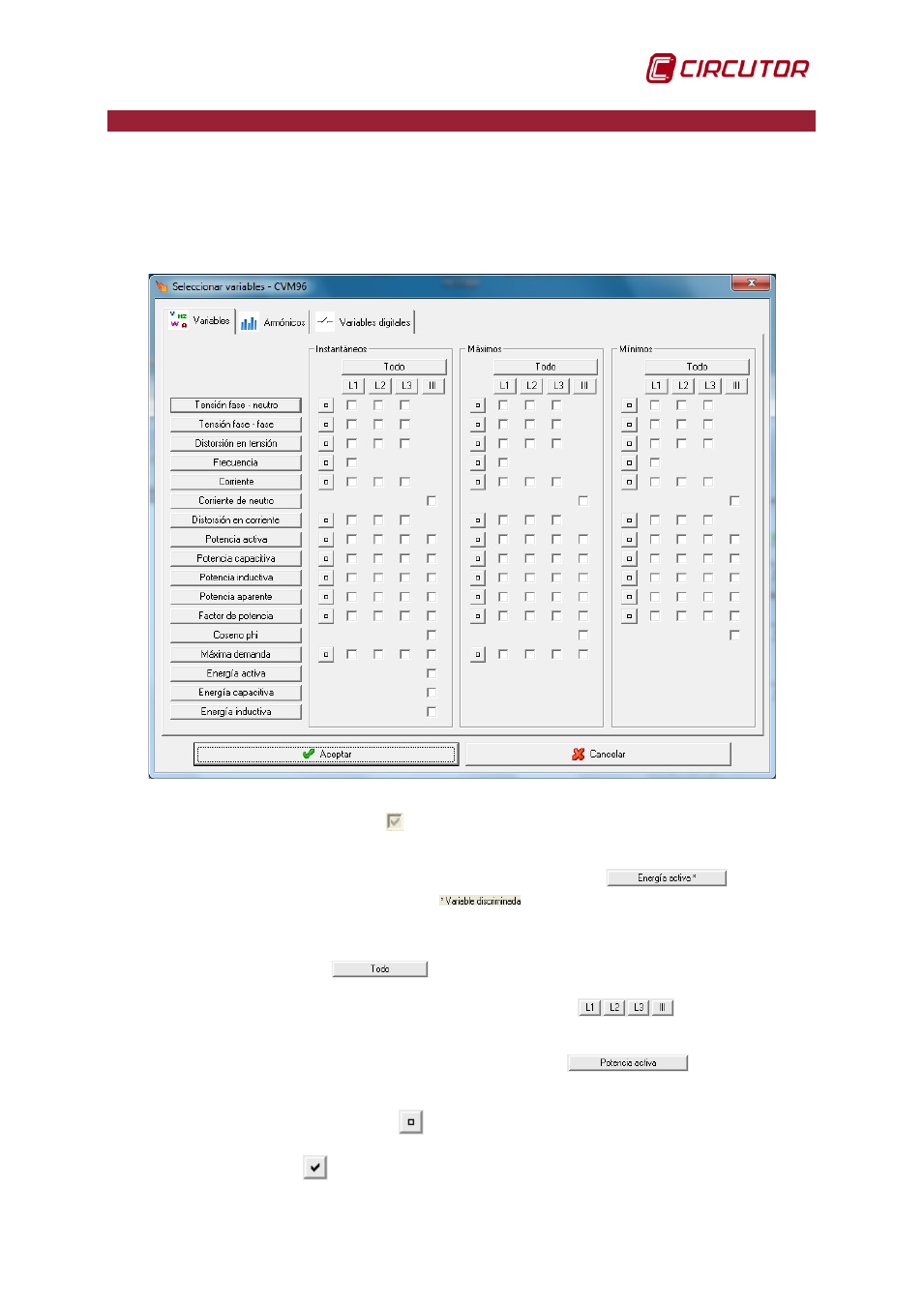

4.- SELECCIÓN DE VARIABLES
Cuando sea necesaria la selección de una o más variables de un dispositivo, aparecerá el
diálogo de selección de variables. Será posible seleccionar tanto variables analógicas (tensión,
corriente, potencia, etc.), como, en aquellos equipos que lo permitan, variables digitales.
Primero se detallará la selección de variables analógicas. Este diálogo dependerá del
dispositivo conectado, utilizando para la explicación de este apartado el correspondiente a un CVM-96.
Donde se marcarán las variables que se desean seleccionar. Si alguna variable ya está
seleccionada aparecerá marcada como y no podrá ser desmarcada.
En el caso que se haya seleccionado un discriminador, ya sea por defecto o no, las variables
que puedan ser discriminadas aparecerán marcadas en el botón como y aparecerá
una aclaración en la parte inferior de la pantalla
Para la rápida selección de las variables deseadas puede utilizar los siguientes botones:
- Si se pulsa el botón se seleccionan o deseleccionan todas las variables.
- Si se pulsa sobre uno de los botones de fase se seleccionan o
deseleccionan solamente las variables de esa fase.
- Si se pulsa sobre una de las variables, por ejemplo se seleccionan o
deseleccionan todas las casillas de esa variable.
- Por último, pulsando sobre se seleccionan las fases 1, 2 y 3, de instantáneos,
máximos o mínimos, según el botón pulsado. Si las tres fases están seleccionadas el
botón cambia a y al pulsar se deseleccionan las 3 fases.
