AJUSTES
PARA FIJAR LA HOJA A 0° Y A 45°
Vea las figuras 53 y 54.
Los ajustes de ángulo de la sierra se hicieron en la fábrica
y, a menos que se hayan dañado durante el transporte, no
necesitan ajuste durante el armado. Después de un uso
intenso, es posible que se necesite revisar.

Desconecte la sierra.
 Suba la hoja.
 Quite el conjunto de protección de la hoja.
Si la hoja no está perfectamente vertical (0°):

Afloje la palanca de fijación de bisel.
 Afloje el tornillo de ajuste.
 Coloque una escuadra de carpintero junto a la hoja por
hacia izquierdo. El borde de la escuadra y la hoja de la
sierra deben estar paralelas.
NOTA: Asegúrese de que la escuadra toque la parte plana
de la hoja de la sierra, no los dientes.
 Por debajo de la sierra gabinete, mantenga el tornillo del
leva contra el buje. Levante ligeramente la palanca de
bloqueo de bisel para exponer el tornillo de ajuste de 0 °.
 Apriete el tornillo de ajuste. Revise de nuevo para ver si
está a escuadra y seguir ajustando efectúe los ajustes
necesarios.
Si la hoja no está perfectamente a 45°:

Afloje la palanca de fijación de bisel.
 Afloje el tornillo de ajuste.
 Coloque una escuadra de carpintero junto a la hoja por
hacia izquierdo. El borde de la escuadra y la hoja de la
sierra deben estar paralelas.
 Enganche la palanca de fijación de bisel.
 Por debajo de la sierra gabinete, mantenga el tornillo del
leva contra el buje.
 Apriete el tornillo de ajuste. Revise de nuevo para ver si
está a escuadra y seguir ajustando efectúe los ajustes
necesarios.
 Ajuste el indicador a 45°.
 Realice un corte de prueba.
Los tornillos de ajuste estar por debajo de la mesa de sierra
superficie para la pieza de trabajo no engancha en los bordes
desiguales. Si no es posible realizar este ajuste, lleve el producto
a un centro de servicio autorizado.
HOJA
PALANCA DE
BLOQUEO DE
BISEL
MANGO
HOJA
INDICADOR DE
CORTE EN BISEL
ESCUADRA
COMBINADA
INDICADOR DE
CORTE EN BISEL
ESCUADRA
COMBINADA
MANGO
PALANCA DE
BLOQUEO DE
BISEL
45°

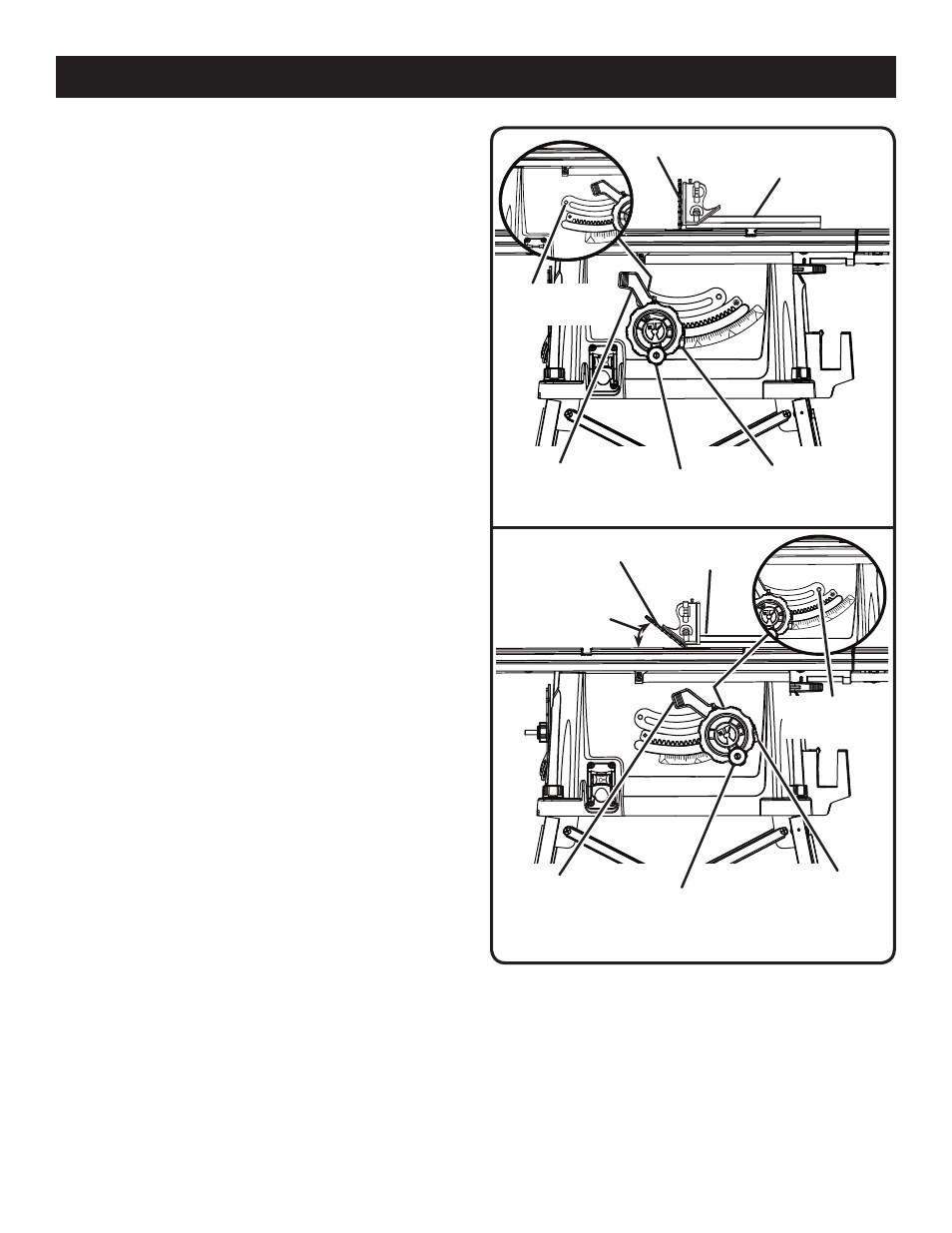

Fig. 53
Fig. 54
TORNILLO DE
AJUSTE DE 45°
TORNILLO DE
AJUSTE DE 0°
