ARMADO
Para instalar el protección de la hoja:

Levante la palanca de protección hasta para desbloquear.
 Con la frente del protección de la hoja levantó, baja la
espalda del protección en el hoyo mediano del separa-
dor/cuchilla separadora. Empuje la frente del protección
hacia abajo hasta que
sea paralelo a la mesa (vea la
figura 15). Si el protección de la hoja no es paralelo a la
mesa, el cuchilla separador no está en el esparcidor (o
“arriba”) posición.
 Cierre al protección en el lugar empujando la palanca de
protección.
NOTA: La alineación de la hoja de corte con el separador se
puede ajustar para hojas de diferentes espesores. Consulte
el apartado
Para revisar o alinear separador/cuchilla sep-
aradora y la hoja. Verifique los espacios libres y la libertad
de movimiento del conjunto de protección de la hoja.
PARA REVISAR Y ALINEAR SEPARADOR/
CUCHILLA SEPARADORA Y LA HOJA
Vea la figura 16.
Para verificar la alineación del separador/cuchilla sepa-
radora:

Desconecte la sierra.
 Eleve la hoja de la sierra; para ello, gire a la derecho el
volante de ajuste de altura y bisel.
 Levante los trinquetes anticontragolpe y conjunto de pro-
tección de la hoja. Coloque una escuadra de carpintero
o una regla tanto contra la hoja de la sierra como contra
el separador/cuchilla separadora.
NOTA: Coloque la escuadra de carpintero entre los dientes
depunta de carburo y mida desde la hoja. Este paso asegu-
rará quela escuadra de carpintero esté en escuadra contra
la hoja desdeel frente hacia la parte trasera de la hoja.
 Se sabe que la hoja de la sierra y el separador están
alineados cuando la escuadra de carpintero toca tanto la
hoja como el separador/cuchilla separadora de manera
uniforme sin espacios.
Si el separador/cuchilla separadora está desalineado con re-
specto a la hoja, es necessario efectuar un ajuste. El separa-
dor/cuchilla separadora debe estar frente alineado de apoyar
(horizontalmente) y la cubierta para inferior (verticalmente).
Para ajustar (horizontal):

Levante los trinquetes anticontragolpe y conjunto de
protección de la hoja.
 Afloje los tornillos al soporte de montaje.
 Mueva a la izquierda o derecha el el separador/cuchilla
separadora según sea necesario para alinear el separador/
cuchilla separadora con la hoja de la sierra.
 Una vez debidamente alineado el conjunto, apriete firme-
mente los tornillos.Para instalar la guía de ingletes.
Para ajustar (vertically):

Gire lentamente los tornillos fijador hasta que el cuchilla
separadora sea alineado con la hoja.

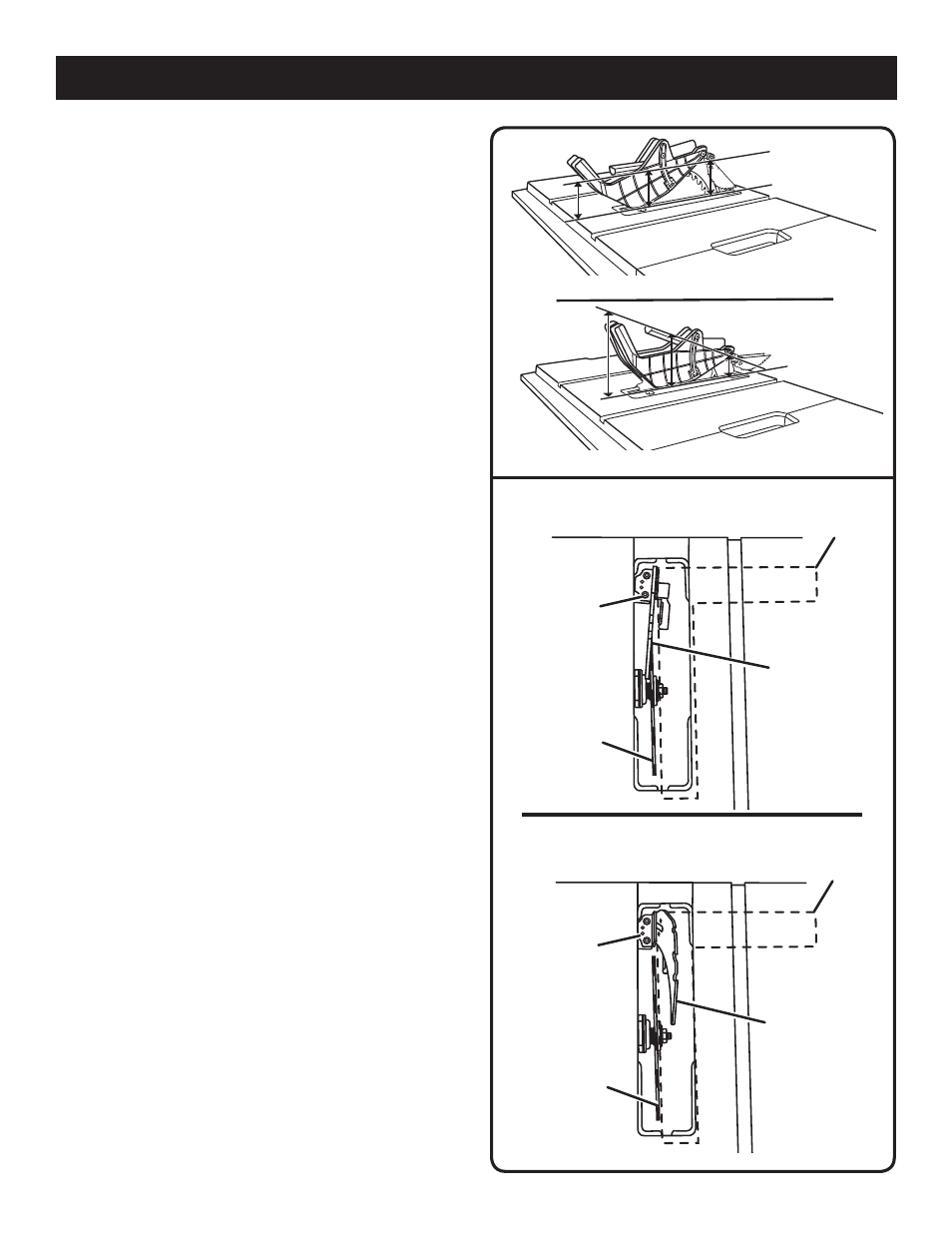

Fig. 16
CORRECTA
Fig. 15 INCORRECTO
ESCUADRA DE
CARPINTERO
TORNILLO
ESCUADRA DE
CARPINTERO
SEPARADOR/
CUCHILLA
SEPARADORA
HOJA
HOJA
SEPARADOR/
CUCHILLA
SEPARADORA
TORNILLO
FIJADOR
AJUSTE HORIZONTAL
AJUSTE VERTICAL
