FUNCIONAMIENTO
PARA USAR EL CALIBRADOR DE INGLETES
Vea la figura 32.
La guía de ingletes brinda una gran precisión en los cortes en
ángulo. Para efectuar cortes con tolerancias muy estrechas
se recomienda efectuar cortes de prueba.
Hay dos canales para el calibrador de ingletes, uno a cada
lado de la hoja. Al efectuar cortes transversales a 90°, puede
utilizarse cualquiera de los dos canales del calibrador de
ingletes. Al realizar cortes transversales a bisel (con la hoja
inclinada en relación con la mesa), la guía de ingletes debe
estar en la ranura de la derecha, de manera que la hoja se
incline en dirección opuesta a donde está el calibrador de
ingletes y las manos del operador.
El calibrador de ingletes puede girarse 60° a la derecha
o izquierda.

Afloje la perilla de fijación.
 Con el calibrador de ingletes puesto en la ranura correspon-
diente, gírelo hasta llegar al ángulo deseado en la escala.
 Vuelva a apretar la perilla de fijación.
PARA UTILIZAR EL GUÍA DE INGLETES EN
UNA POSICIÓN INVERSA
Vea la figura 33.
Para pieza de trabajo grandes,
el guía de la ingletes puede
ser invertido en las ranuras de la guía de ingletes. Será nec-
esario al invertir el guía de ingletes para sujetar firmemente
el pieza de trabajo al cuerpo del guía de ingletes.
PARA USAR LAS EXTENSION DESLIZABLES
DE LA MESA
Vea la figura 34.
Aumente la longitud de la mesa de la sierra usando la ex-
tensión de la mesa.

Coloque la guía de corte al hilo en 381 mm (15 pulg.).
 Tire de la palanca de fijación de la mesa delantera hacia
usted para desasegurar la palanca. Repita el proceso
con la palanca trasera.
 Ponga la extensión de la mesa al ancho deseado.
NOTA: Utilice la escala del riel delantero cuando se re-
quiera un ancho específico.
 Una vez fijadas las extension de la mesa al ancho
deseado, vuelva a asegurar ambas palancas de fijación,
la izquierda y la derecha; para ello, empuje de nuevo cada
palancas hacia la base de la sierra.
PARA USAR EL SOPORTE DE SALIDA
Vea la figura 35.
El soporte de salida se desliza para dar al operador soporte
adicional para cortar piezas largas.

Con la sierra en la posición de apagado, párese detrás
de la herramienta.
 Sujete el soporte de salida con ambas manos y tire del
mismo hasta dejarlo completamente extendido.

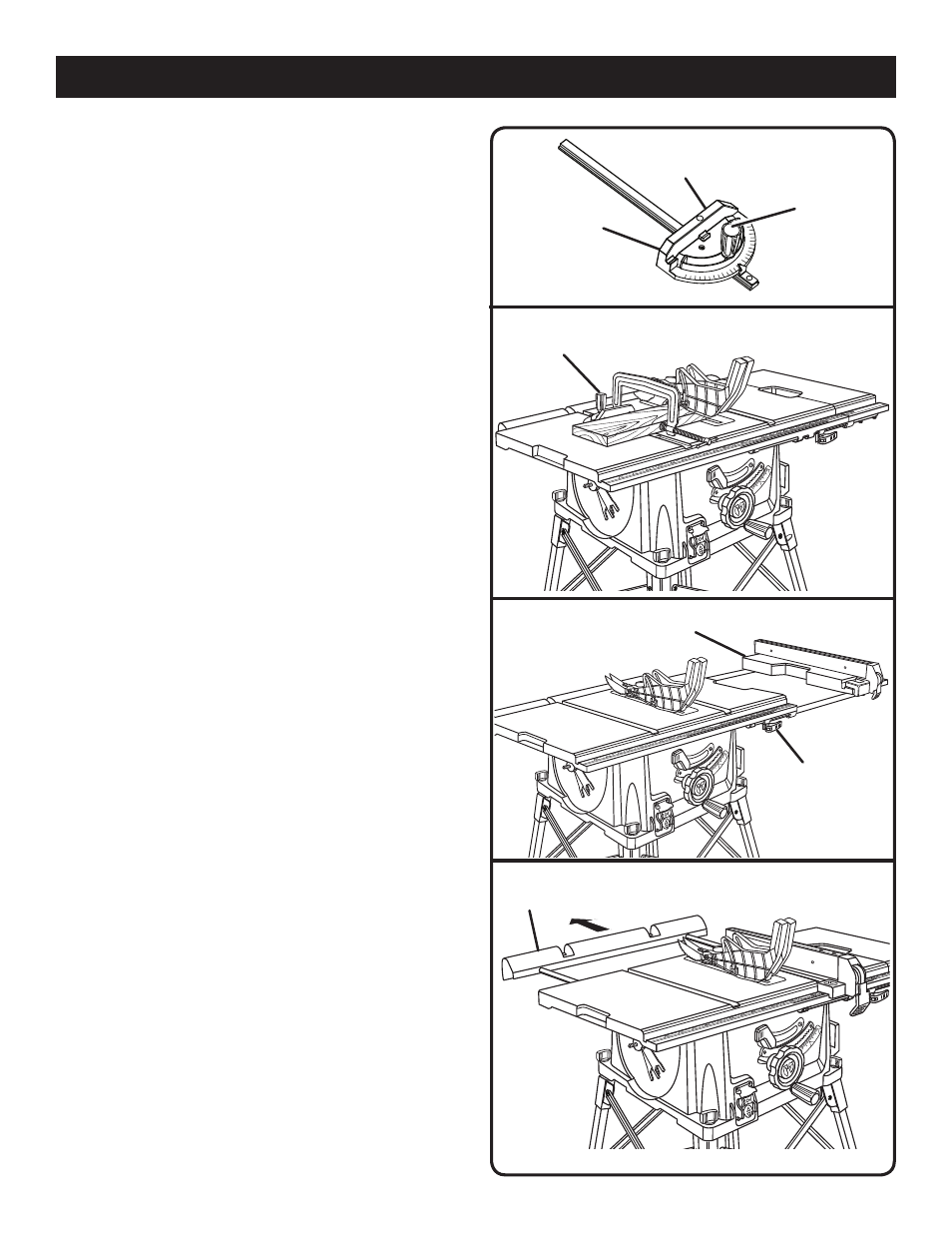

PALANCA DE
