20
ARMADO
PARA MONTAR LAS EXTENSION CONJUNTO
DE LA MESA

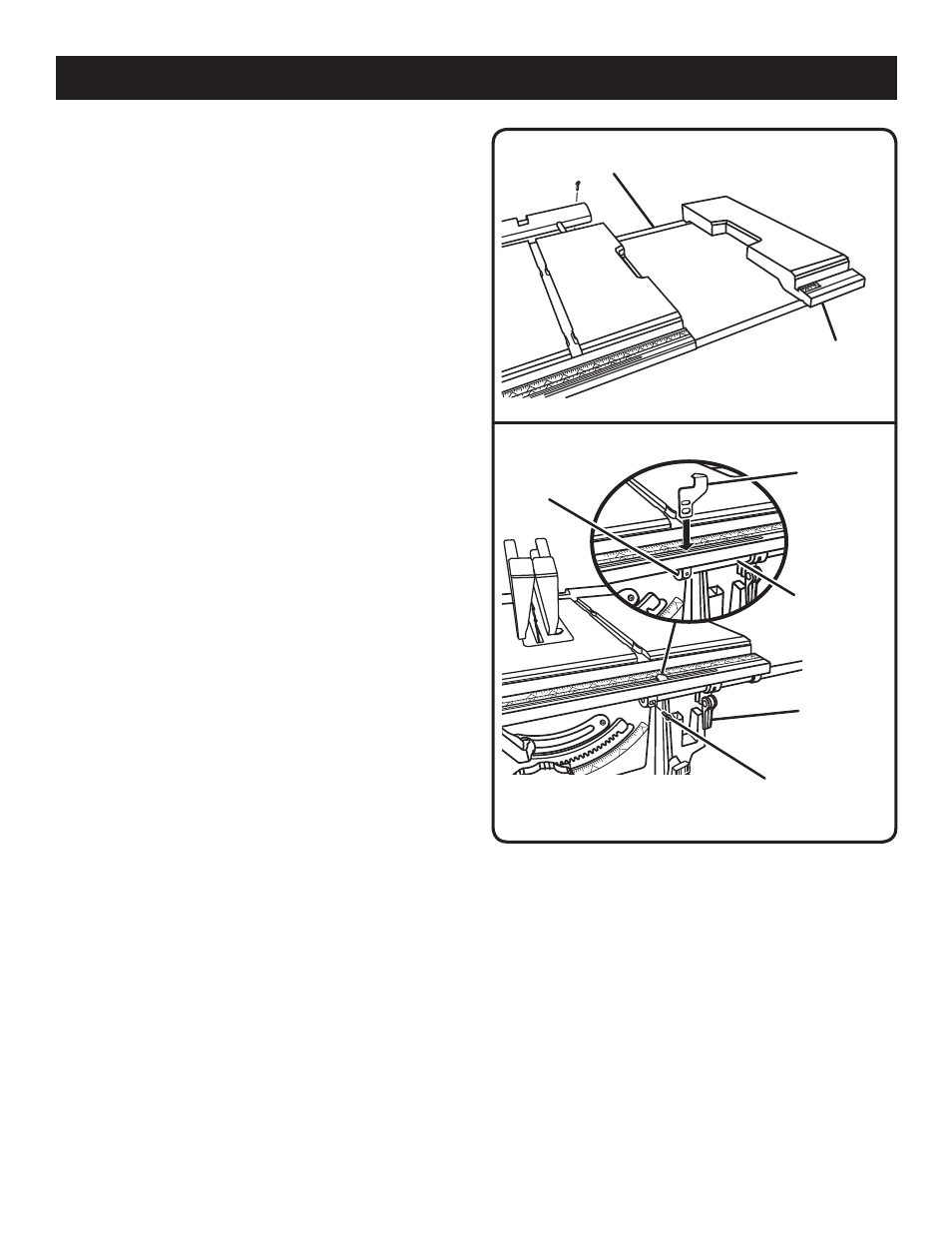

Vea las figuras 17 - 18.
Para instalar la extensión deslizable:

Localice la extensión deslizable de la mesa.
 Desbloquear la frente y atrás la palanca de fijación de la
mesa.
 Tire la frente y atrás barras de la extensión fuera por lo
que ellos prolongar.
 Coloque la extensión deslizable de la mesa en el fin de
las barras y asegura la mesa a las barras que utilizan los
cuatro tornillos de phillips. No apriete demasiado.
 Empuje la extensión de la mesa hasta que descanse contra
la mesa de la sierra y quede completamente cerrada.
 Asegurar la frente y atrás la palanca de fijación de la
mesa.
Para instalar indicador:

Localice el indicador izquierdo.
 Coloque el indicador en la ranura del riel delantero.
Acomode la ranura superior del indicador en el trinquete
en le tapón extremo y la ranura inferior en el agujero de
tornillo en le tapón extremo.
 Introduzca un tornillo en la ranura inferior del indicador,
en el agujero del tapón del extremo y en la barra de la
extensión. Apriételo.
TORNILLO
EXTENSIÓN
CONJUNTO
DE LA MESA
BARRA DE LA
EXTENSIÓN
INDICADOR
PALANCA DE
FIJACIÓN DE
LA MESA
BARRA TRASERA DE
LA EXTENSIÓN
TAPÓN
EXTREMO
Fig. 17
Fig. 18
