ARMADO
LLAVE PEQUEÑA
DE LA HOJA
LLAVE GRANDE
DE LA HOJA
MANGO DE
TRINQUETES
BOTÓN
TRINQUETES
ANTICONTRAGOLPE
PROTECCIÓN DE
LA HOJA
PALANCA DE
PROTECCIÓN

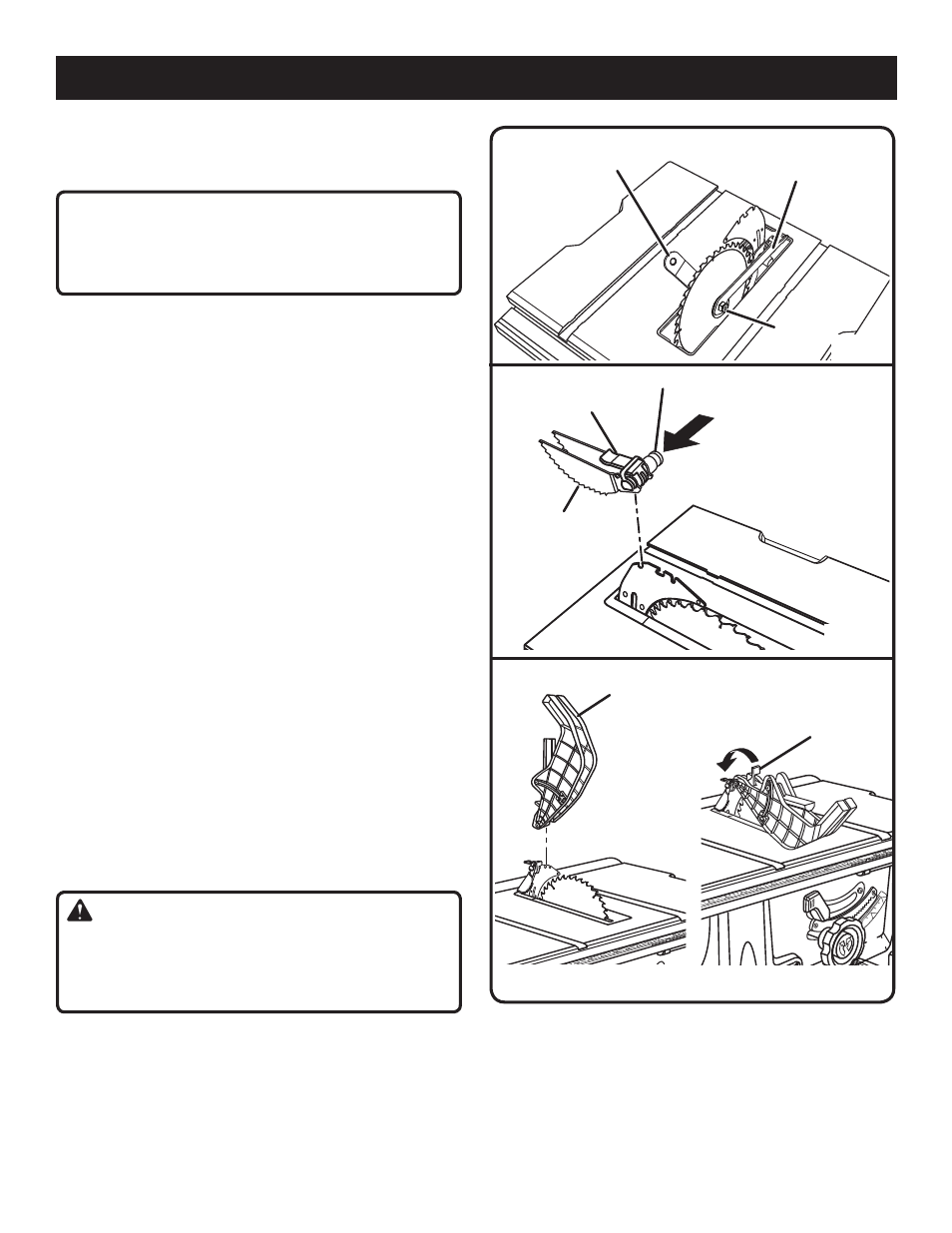

PARA REVISAR LA INSTALACIÓN DE LA HOJA
DE LA SIERRA
Vea la figura 12.
PRECAUCIÓN:
Para funcionar correctamente, los dientes de la hoja
deben apuntar hacia la parte frontal de la sierra, hacia
abajo. De lo contrario podrían causarse daños a la hoja,
a la sierra o a la pieza de trabajo.
 Desconecte la sierra.
 Baje la hoja de la sierra y quite la placa de la garganta.
 Asegúrese de que la palanca de fijación de bisel esté
fijamente a la izquierda, vea la figura 14. Suba la hoja a
su máxima altura; para ello, gire a la derecha el volante
de ajuste de altura y bisel.
 Colocar separador/cuchilla separador en la posición
“arriba”.
Para aflojar la hoja:

Quite la llave de la hoja de la área de guardar la llave de
la hoja.
 Coloque el extremo abierto plano de la llave de la hoja
en las partes planas del árbol.
 Coloque el extremo cerrado de la llave de la hoja en la
tuerca de la hoja. Sujetando firmemente ambas llaves,
tire de la llave (lado derecho) hacia la parte delantera de
la máquina.
Para apretar la hoja:

Coloque el extremo abierto plano de la llave pequeña de
la hoja en las partes planas del árbol.
 Coloque el extremo cerrado de la llave de la hoja en la
tuerca de la hoja. Sujetando firmemente ambas llaves
(lado derecho), empuje la llave hacia la parte posterior de
la máquina. Asegúrese de que la tuerca de la hoja esté
firmemente apretada. No efectúe un apriete excesivo.
 Vuelva a instalar la placa de la garganta.
 Verifique la existencia de los espacios necesarios para
permitir el giro libre de la hoja.
PARA INSTALAR EL TRANQUETES ANTI-
CONTRAGOLPE Y PROTECCIÓN DE LA HOJA
Vea las figuras 13 y 14.
ADVERTENCIA:
Reemplace trinquetes lánguidos o dañado trinquetes
anticontragolpe. Embote o dañó trinquetes no pueden
parar una contragolpe que aumenta el riesgo de lesiones
corporales serias.
Los trinquetes anticontragolpe sólo deben ser instalados
para cortes pasante.

Desconecte la sierra.
 Eleve la hoja de la sierra, para ello, gire a la derecha el
volante de ajuste de altura y bisel.
 Colocar separador/cuchilla separador en la posición
“arriba”.
Fig. 14
Fig. 12
Fig. 13
TUERCA
DE LA
HOJA
Para instalar el tranquetes anticontragolpe:

Presione y sostenga el botón en el lado drecho de los
trinquetes anticontragolpe.
 Alinee la ranura en los trinquetes sobre el último hoyo en
el separador/cuchilla separadora.
 Apriete los mango de trinquetes los chasquearlos colocar
en lugar y botón de afloje.
NOTA: Tire del mango de trinquetes para asegurarse
trinquetes son cerrados firmemente.
