17
ARMADO
PARA QUITAR Y PONER LA PLACA DE LA
GARGANTA

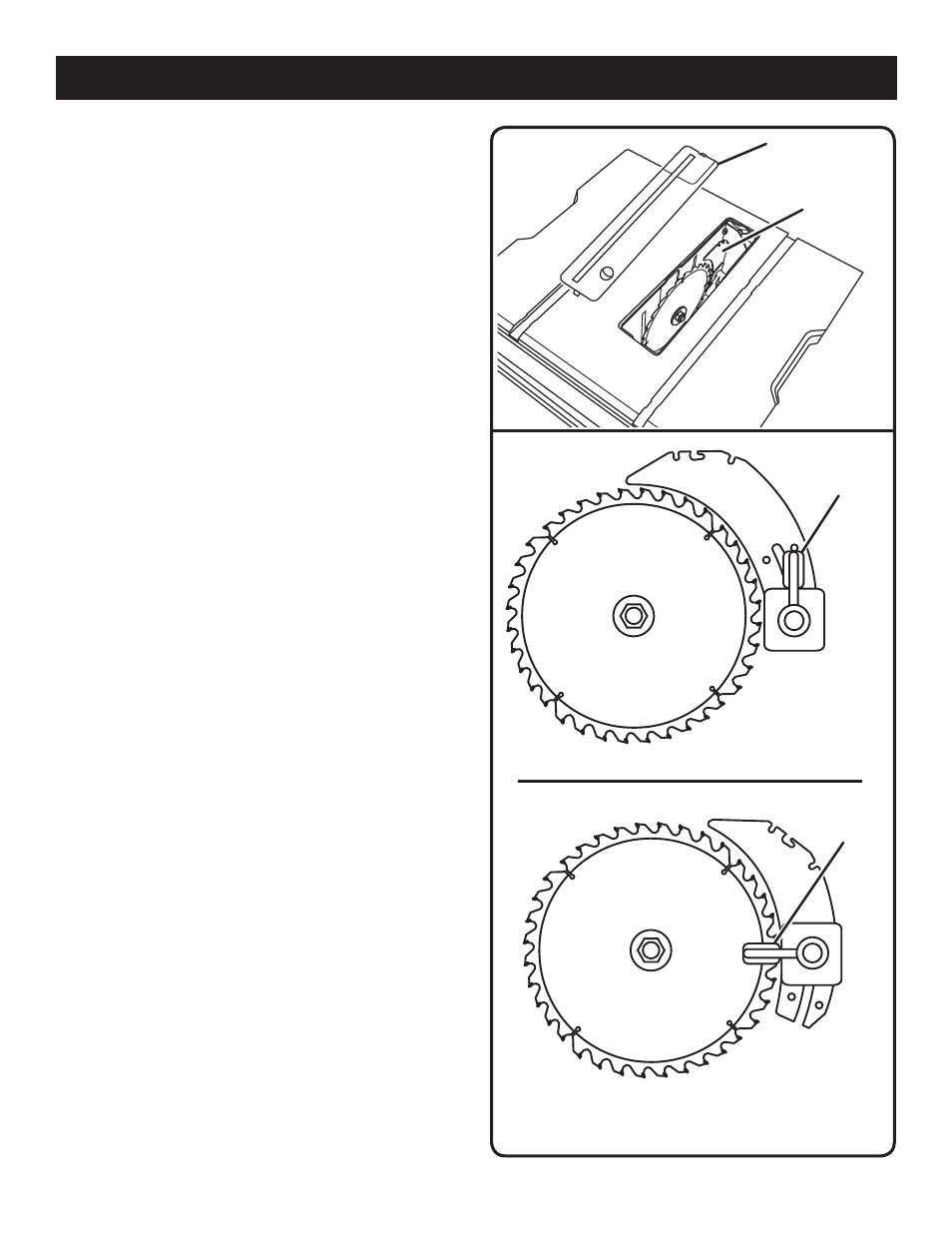

Vea la figura 10.

Gire a la izquierda el volante de ajuste de altura para bajar
la hoja de la sierra.
 Para sacar la placa de garganta, coloque el índice dedo
en el agujero y levante el extremo frontal y tire del mismo
hacia el frentede la sierra.
 Para volver a instalar la placa de la garganta, deslice la
orejeta hacia adentro de la ranura situada en la parte
posterior de la sierra y asegurar en el lugar.
PARA CAMBIAR ENTRE UN SEPARADOR Y UN
CUCHILLA SEPARADORA
Vea la figura 11.
La sierra es enviado con el separador/cuchilla separadora
colocó en el corte no pasante o “abajo” la posición (cuchilla
separadora la posición).
NOTA: El separador/cuchilla separadora debe ser colo-
cado en el lanzamiento o “arriba” la posición (separador la
posición), para todas las otras operaciones cortes.

Desconecte la sierra.
Para colocar en la posición de separador (o “arriba” para
todo por cortes pasante):

Desmontaje de la placa de la garganta.
 Eleve la hoja de la sierra, para ello, gire a la derecho el
volante de ajuste de altura y bisel.
 Desbloquear la palanca de afloje tirandolo arriba.
 Alcanae el separador y tire hacia lado derecho del sierra
para soltar de la el separador de la munis de ressorts de
la abrazadera
cuchilla separadora.
 Tire el separador hasta que los pasadores interno son
enganchada et el separador esté arriba del hoja de la
sierra.
 Asegurar la palanca de afloje empujando la palanca hacia
abajo.
 Réinstaller de la placa de la garganta.
Para colocar en la posición de separador (o “abajo” para
todo por cortes cortes no pasante):

Desmontaje de la placa de la garganta.
 Eleve la hoja de la sierra, para ello, gire a la derecho el
volante de ajuste de altura y bisel.
 Desbloquear la palanca de afloje tirandolo arriba.
 Apriete el cuchillo separadora hasta los pasadores interno
son enganchada et el separador esté debajo del hoja de
la sierra.
 Asegurar la palanca de afloje empujando la palanca hacia
abajo.
 Réinstaller de la placa de la garganta.
EN POSICIÓN SEPARADOR PARA TODO POR PASANTE
EN POSICIÓN CUCHILLA SEPARADORA PARA TODO
CORTAR DE NO PASANTE
PALANCA DE
AFLOJE
(ASEGURADA)
PALANCA DE
AFLOJE
(DESBLOQUEO)
PLACA DE LA
GARGANTA
SEPARADOR /
CUCHILLA
SEPARADORA
Fig. 11
Fig. 11
Fig. 10
