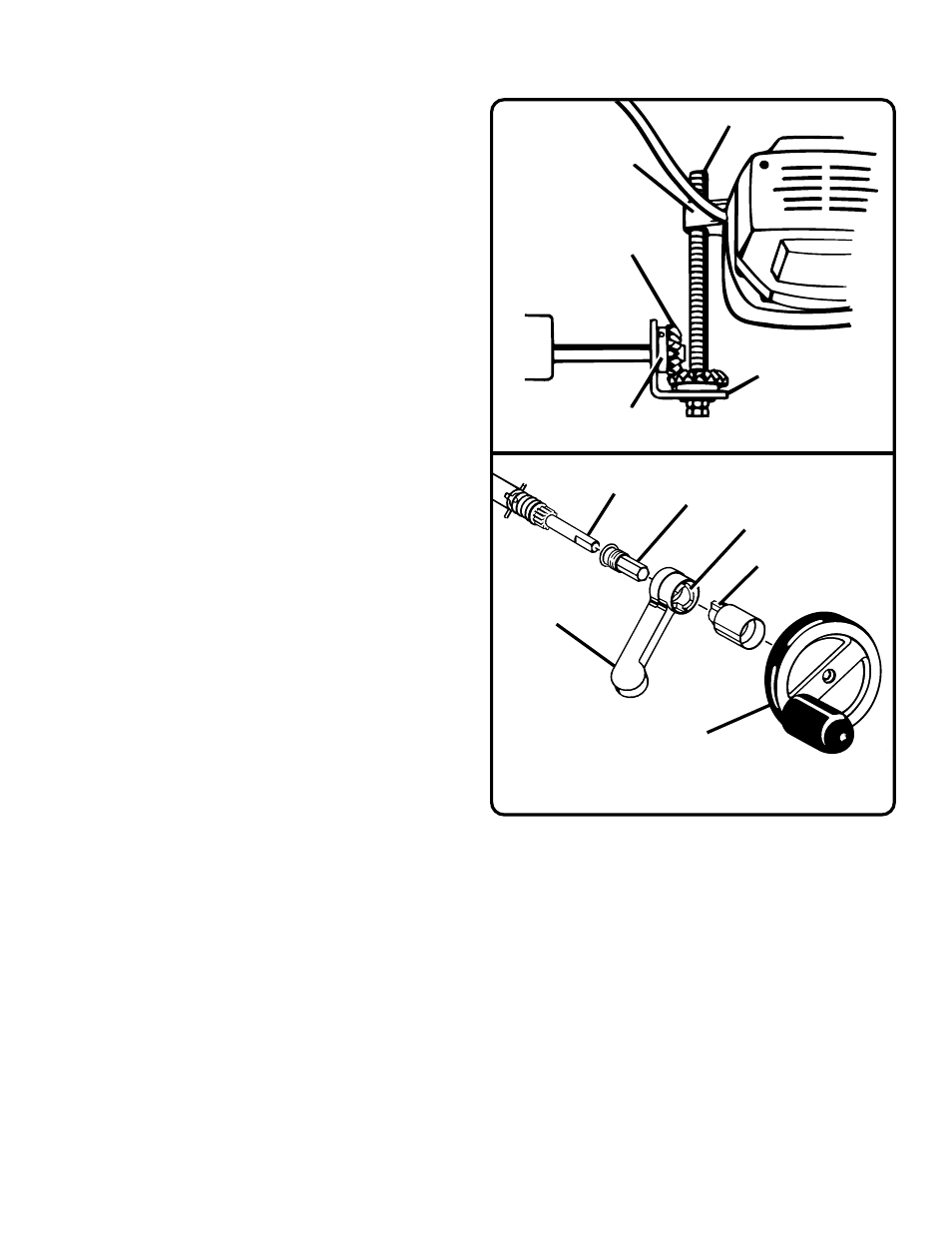

Figura 58: Lubricación del Mecanismo
de Inclinación/Elevación
LUBRICACION
Esta sierra es lubricada en la fábrica antes de su envío.
Después de uso prolongado, usted debe inspeccionar y
lubricar las siguientes áreas para asegurar un funcionamiento
suave.
SOPORTE DEL ENGRANAJE
Ver Figura 57.
1) Coloque lubricante seco entre ambos engranajes
helicoidales, las arandelas de apoyo y el soporte de
engranaje.
2) Coloque lubricante seco entre el orificio roscado en la
caja del motor y el eje roscado de elevación.
Lubricantes recomendados:
Lubricante seco de Silicona o Teflón
MECANISMO DE INCLINACION/ELEVACION
Ver Figura 58.
1) Coloque lubricante seco entre el eje de la manija y el
diámetro interior del perno de sujeción.
2) Coloque lubricante seco entre la cara del perno de
sujeción y la cara del eje de la manija.
3) Agregue lubricante seco a las superficies interiores de la
palanca de bloqueo de bisel que tienen contacto con la
leva.
Figura 57: Lubricación del Soporte de Engranaje
EJE DE ELEVACION
MANIJA DE
AJUSTE DE LA HOJA
PALANCA DE
BLOQUEO DE BISEL
EJE DE LA
MANIJA
LEVA
SUPERFICIE
DE LA LEVA
PERNO DE
FIJACION
ORIFICIO
ROSCADO
ENGRANAJE
HELICOIDAL
ARANDELA DE APOYO
SOPORTE DE
ENGRANAJE
