VERIFICACION DEL ALINEAMIENTO DE LA GUIA
DE INGLETE
La guía de inglete debe quedar perpendicular a la hoja cuando está
colocada a cero grado.
ADVERTENCIA:
Comience desenchufando su sierra. De lo contrario puede
resultar en la puesta en marcha accidental causando posibles
lesiones graves.
1. Regule la guía de inglete (H) a 0
°
como se muestra en la Figura
52. El indicador de inglete (I) debe estar colocado precisamente
a 0
°
y asegurado en su lugar con la grampa de ajuste (J).
NOTA: El tope rápido no es necesario para este procedimiento
de verificación. Sin embargo, si lo desea usted puede verificarlo
y ajustarlo a 0
°
en este momento. Ver la sección "Tope
Rápido" que sigue a continuación.
2. Coloque una escuadra de carpintero (G) firmemente contra la
guía de inglete (H), con el otro lado contra la hoja (E).
Ver
Figura 52.
3. Verifique si la guía de inglete está a escuadra con la hoja.
Cuando la escuadra de carpintero está contra la guía de inglete
no debe haber espacio desde la parte delantera hasta la parte
trasera de la hoja.
4. Si existe espacio, la guía de inglete puede no estar a escuadra.
5. Gire la hoja y vuelva a verificar. Si continúa existiendo un
espacio entre la parte delantera y trasera de la hoja, la mesa de
inglete necesita alineamiento. Siga los procedimientos de
ajuste que se indican a continuación.
AJUSTE DEL CONJUNTO DE LA MESA
DE INGLETE DESLIZANTE
AJUSTE A LA BASE DE LA MESA DE INGLETE
RECUERDE: Verifique todos los ajustes antes de aflojar los
tornillos para los siguientes procedimientos. Una vez que los
tornillos han sido aflojados estos ajustes deben ser hechos
nuevamente.
Ocho tornillos son visibles en la base de la mesa de inglete (B).
1. Cuatro tornillos (K) están en los sujetadores de las placas y
aseguran estas placas a los rieles. No es necesario aflojar o
ajustar estos tornillos para este procedimiento de ajuste.
2. Existe otro par de tornillos (L) en la base, en la parte trasera.
Afloje estos dos tornillos (L) y las grampas de bloqueo de
inglete traseras (M).
Ver Figura 53.
3. El último par de tornillos está situado en el lado de la alimentación
de la base. Afloje el tornillo izquierdo (N) solamente.
4. El tornillo derecho (O) puede ser usado como pivote.
NOTA: Las dos grampas delanteras de bloqueo de inglete (P)
y las grampas de los rieles deben permanecer bloqueadas.
5. Siga desde el paso 2 al 8 en la sección "VERIFICACION DEL
PARALELISMO DE LA BASE DE LA MESA DE INGLETE" y
ajuste la base de la mesa de inglete de modo que quede
paralela a la hoja.
6. Vuelva a apretar el tornillo delantero izquierdo (N).
7. Apriete las grampas traseras de bloqueo de inglete (M).
8. Vuelva a apretar los dos tornillos traseros (L).
H
I
J
G E

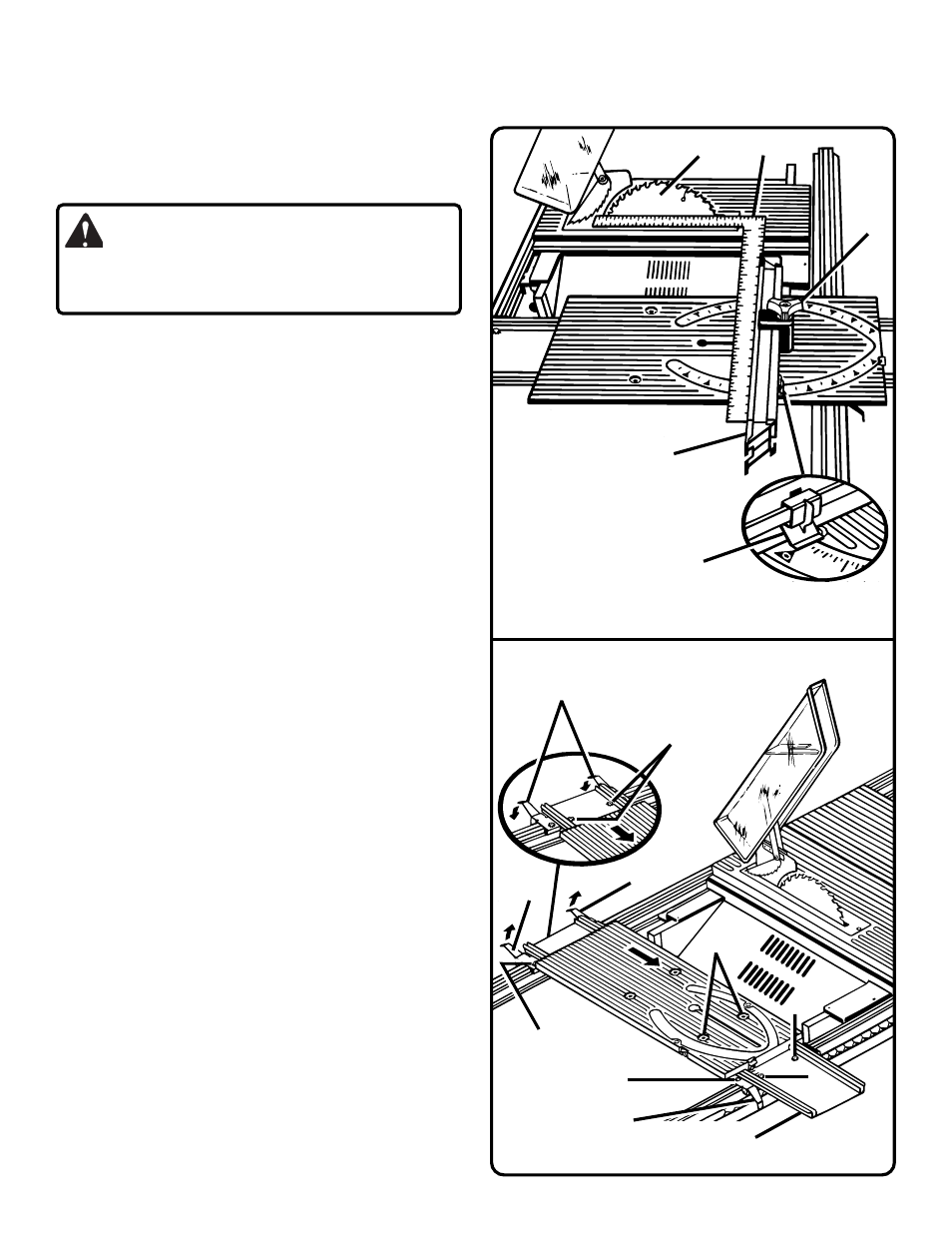

Figura 52: Alineamiento de la Mesa de Inglete
Figura 53: Alineamiento de la Mesa de Inglete
M
R
P
K
M
M
B
N
O
