RANURADO
Una ranura es un corte incompleto y se refiere a un corte
acanalado, tanto a favor como en contra del grano de la
madera. Se dispone de una Hoja Ranuradora Ajustable (Pieza
N
o 4658718), una Placa de Garganta de Despeje 0 (Pieza N o
4070333) y un Placa de Garganta para Ranurar (Pieza N o
4070330). Estos accesorios pueden ser adquiridos de su
distribuidor Ryobi local o del Centro de Servicio de la Fábrica
Ryobi.
1. Desenchufe la sierra.
2. Saque el conjunto de la cuchilla separadora y el protector.
Ver Figura 15, en la Página 15.
3. Vuelva a apretar las dos tuercas hexagonales de la base.
4. Saque la hoja.
5. Saque los espaciadores correspondientes del eje de la
hoja para obtener el ancho correcto para la hoja ranuradora.
6. Instale la hoja ranuradora, siguiendo las instrucciones que
vienen con el juego de ranurar.
7. Asegúrese de que la tuerca del eje esté bien apretada y
que el eje se extiende por lo menos una rosca completa
hacia afuera de la tuerca firmemente apretada del eje.
8. Cuando instale las hojas de ranurar, asegúrese de que la
arandela interior y la arandela exterior de la hoja están
instaladas.
9. Reemplace la placa de garganta con la Placa de Garganta
para Ranurar opcional.
ADVERTENCIA:
Siempre coloque todos los espaciadores en el lugar adecuado
cuando vuelva a cambiar a la hoja de corte al hilo. De lo
contrario puede resultar en una posible lesión y daño a la
herramienta.
10. Siempre use empujadores, bloques empujadores y tablas
con cantos biselados cuando está haciendo ranurado para
evitar el riesgo de lesiones serias.
ADVERTENCIA:
Todas las hojas y los juegos de ranurar deben estar previstos
para por lo menos 5500 RPM para evitar posibles lesiones
o daño a la herramienta.
CORTES INCOMPLETOS (Continuación)
ADVERTENCIA:
Desenchufe la sierra para evitar posibles lesiones.
1. Saque los tres tornillos que sujetan la placa de garganta.
Saque la placa de garganta.
2. Levante la hoja de la sierra empujando la palanca de
bloqueo de bisel a la izquierda y girando la manija de
ajuste de la hoja a la derecha.
3. Coloque la sierra en posición inclinada empujando la
palanca de bloqueo de bisel a la derecha. Gire la manija
de ajuste de la hoja hasta que el indicador de la hoja
muestre un ángulo de 30 grados. Empuje la palanca de
bloqueo de bisel firmemente a la izquierda para bloquear
el ángulo.
4. Con el extremo cerrado de la llave hexagonal pequeña,
afloje las dos tuercas hexagonales que están en la base
de cuchilla separadora. NO SAQUE LAS TUERCAS
HEXAGONALES. Saque el conjunto de la cuchilla
separadora y protector. Vuelva a apretar las dos tuercas
hexagonales en la base. Inserte la placa de garganta.
5. Coloque la hoja nuevamente a 90 grados.
6. Haga descender la hoja a la altura correcta girando la
manija de ajuste de la hoja a la izquierda. Sujete la placa
de garganta con los tres tornillos.
ADVERTENCIA:
Verifique cuidadosamente todos los ajustes y gire la hoja una
revolución completa para asegurarse de que la hoja gire
libremente antes de conectar la energía eléctrica.
7. Siempre use empujadores, bloques empujadores y tablas
con cantos biselados cuando haga cortes incompletos para
evitar el riesgo de sufrir una lesión grave.
Ver Figura 43.
ADVERTENCIA:
Nunca alimente la madera con las manos cuando haga
cualquier corte incompleto tal como rebajos y ranuras.
8. Una vez completado el corte, desenchufe la sierra y
levante la hoja.
9. Saque los tres tornillos que sujetan la placa de garganta.
Saque la placa de garganta.
10. Empuje la palanca de bloqueo de bisel a la derecha. Gire
la manija de ajuste de la hoja hasta que el indicador de bisel
muestre un ángulo de 30 grados. Empuje la palanca de
bloqueo de bisel firmemente a la izquierda a la vez que
sujeta la manija de ajuste de la hoja para bloquear el
ángulo. Vuelva a colocar el conjunto del protector de la
hoja.
11. Vuelva a apretar las tuercas situadas en la base de la
cuchilla separadora. Revise el alineamiento de la cuchilla
separadora en relación a la hoja y ajuste con láminas si es
necesario.
Ver Página 19.
12. Mueva la palanca de bloqueo de bisel a la derecha y
coloque la hoja nuevamente a 90 grados. Empuje la
palanca a la izquierda para bloquear el ángulo.
13. Inserte la placa de garganta, haga descender la hoja y
asegúrela con los tres tornillos. Apriételos firmemente.
FUNCIONAMIENTO

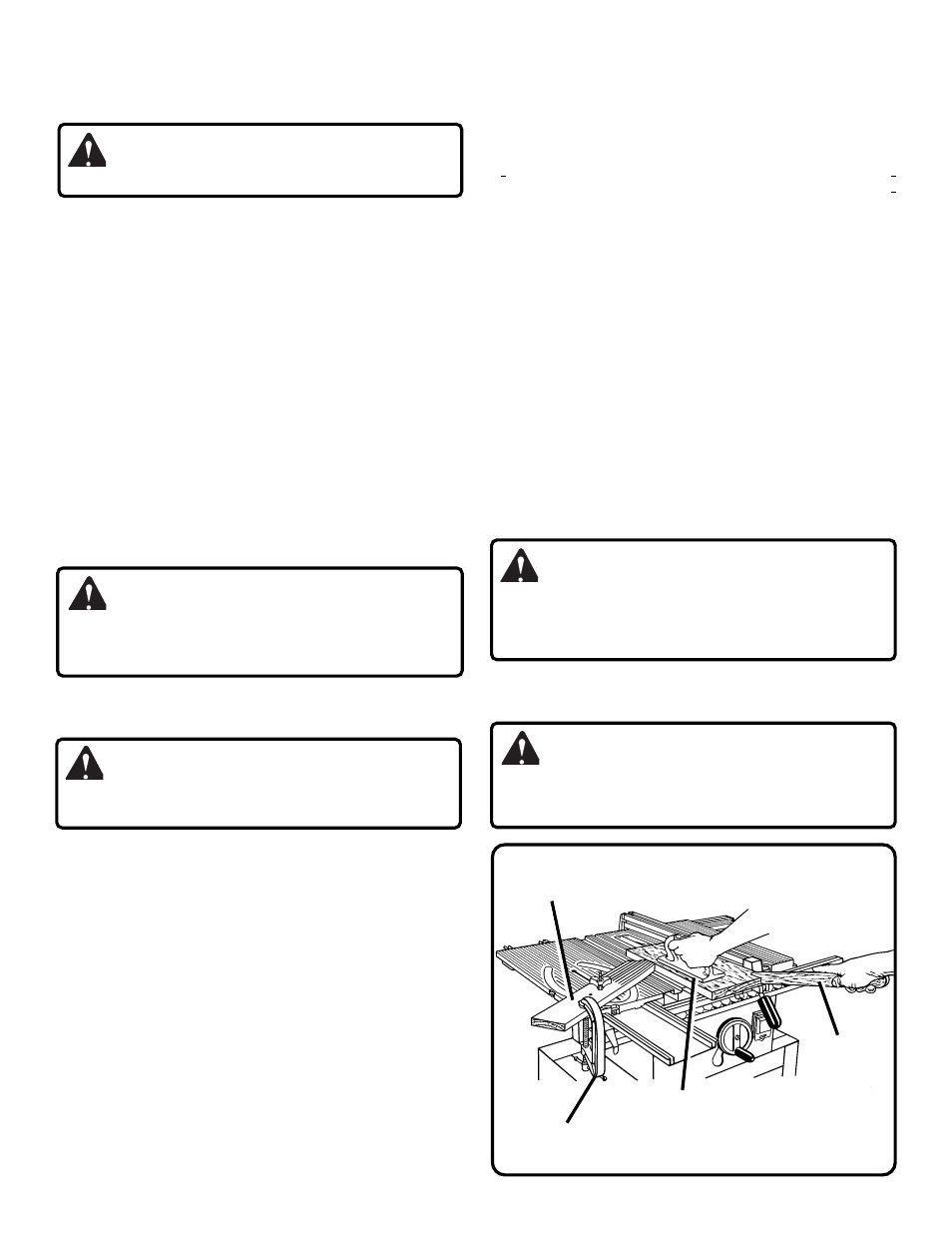

Figura 43: Haciendo un Corte Incompleto
EMPUJADOR
BLOQUES
EMPUJADOR
TABLA CON CANTO
BISELADO
GRAMPA
EN "C"
