ADVERTENCIA:
Comience desenchufando su sierra. De lo contrario puede resultar
en la puesta en marcha accidental causando posibles lesiones
graves.
AJUSTE DE LA GUIA DE INGLETE
1. Coloque la guía de inglete (H) en 0
°
como se muestra en la
Figura 52. El indicador de inglete (I) debe estar precisamente
en 0
°
y asegurado en su lugar con la grampa de ajuste (J).
2. Existen cuatro correderas situadas bajo la mesa de inglete
deslizante. Estas correderas permiten que la mesa se desplace
sobre la base. Tres corredera están montadas en tornillos
excéntricos que pueden ser ajustados aflojando las tuercas
hexagonales situadas en la parte superior de la mesa de inglete.
Ver Figura 54.
3. Afloje las tuercas hexagonales traseras (Q) situadas en la parte
superior de la mesa de inglete deslizante para este procedimiento
de ajuste.
NOTA: Los tornillos delanteros (R) son solamente necesarios
para sacar el juego excesivo en las correderas debido a
desgaste por uso prolongado. No son necesarios para este
procedimiento. La tuerca hexagonal delantera derecha es un
pivote no excéntrico y no debe aflojarse nunca.
4. Ajuste el tornillo excéntrico trasero derecho desde el lado
inferior de la mesa de inglete para que haya un juego máximo
entre la corredera y la base de la mesa.
5. Empuje la parte trasera izquierda de la mesa de inglete contra
la base como se muestra por la flecha (S) en la Figura 55 y
asegure.
6. Coloque una escuadra de carpintero firmemente contra la guía
de inglete, con el otro lado contra la hoja.
7. Ajuste el tornillo izquierdo trasero debajo de la mesa de inglete
esté a escuadra en relación con la hoja.
8. Apriete la tuerca hexagonal firmememente.
9. Ajuste el tornillo trasero derecho de debajo de la mesa de
inglete para sacar el juego excesivo.
10. Apriete la tuerca hexagonal firmemente.
11. Vuelva a verificar los ajustes cuidadosamente. Además
asegúrese de que todos los tornillos, tuercas hexagonales, etc.
han sido apretados firmemente.
12. Si la mesa de inglete deslizante todavía no está a escuadra con
la hoja, repita el procedimiento anterior según sea necesario.
13. Asegúrese de que los lados estén a escuadra en relación con
el borde de la base de inglete a fin de evitar desalineamiento que
puede resultar en juego excesivo en la mesa de inglete.
AJUSTE DEL TOPE RAPIDO
El tope rápido ha sido preajustado en la fábrica para detener la guía
de inglete exactamente a cero grado. Sin embargo, cuando se hacen
ajustes a la mesa de inglete deslizante, estos ajustes pueden causar
que el tope rápido necesite a su vez ajuste. Verifique el tope rápido
con la escala de inglete puesta a cero grado. Si es necesario hacer
ajustes, proceda de la siguiente manera:
1. Afloje el tornillo excéntrico que sujeta el tope rápido.
2. Coloque el tope rápido contra la guía de inglete cuando la
escala de inglete esté a cero grado. Ver Figura 56.
3. Ajuste el tornillo excéntrico hasta que sujete al tope rápido
firmemente contra la guía de inglete.
4. Vuelva a apretar la tuerca hexagonal, asegurando el tornillo
excéntrico y el tope rápido.
5. Verifique su trabajo. Si el tope rápido no está a cero grado,
repita desde el paso 1 al 4.

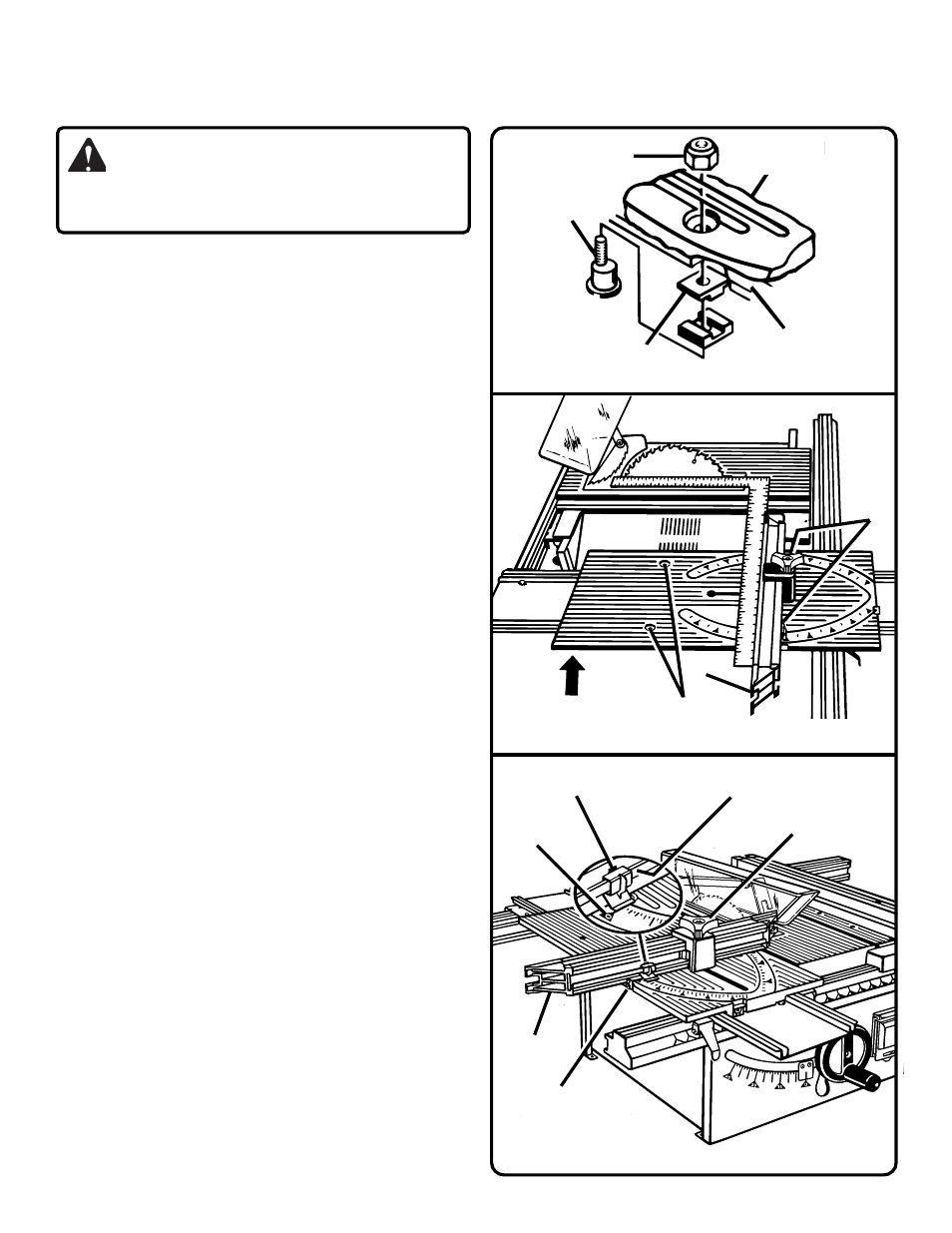

Figura 54: Alineamiento de la Guía de Inglete
Figura 55: Alineamiento de la Guía de Inglete
Q
R
S
Figura 56: Tope Rápido
H
CONJUNTO DEL MESA DE INGLETE DESLIZANTE
Verificaciones y Ajustes (Continuación)
INDICADOR DE INGLETE
GUIA DE
INGLETE
GRAMPA
DE AJUSTE
CERO
GRADO
GUIA DE
INGLETE
TOPE RAPIDO Y
TORNILLO
EXCENTRICO
TUERCA
HEX.
MESA DE
INGLETE
TORNILLO
EXCENTRICO
CORREDERA
REBORDE
DE LA BASE
