Página 29

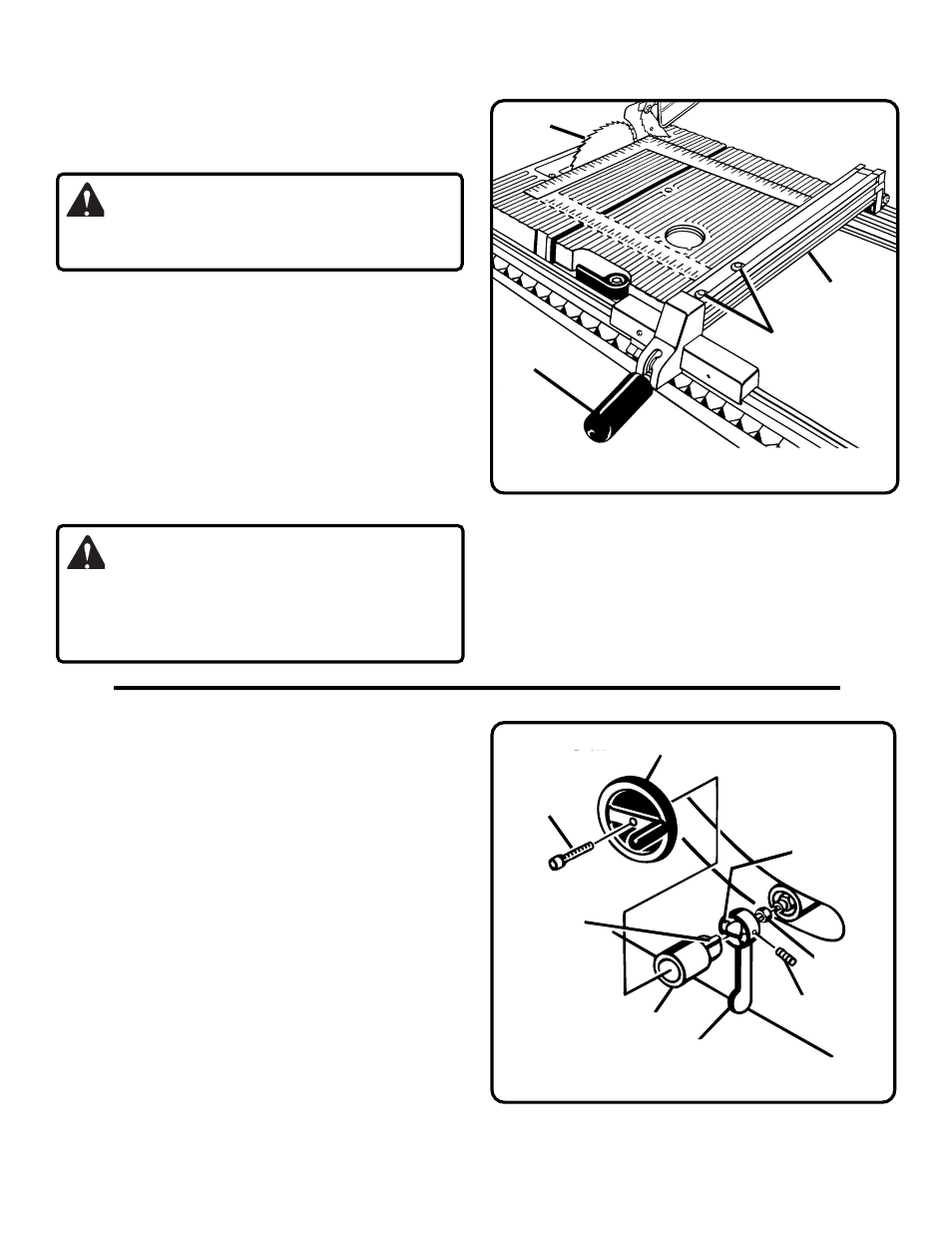

Figura 45: Alineamiento de la Guía de Corte al Hilo

TORNILLOS

VERIFICACION DEL ALINEAMIENTO DE LA
GUIA DE CORTE AL HILO EN RELACION A
LA HOJA

ADVERTENCIA:

Desenchufe la sierra para evitar la puesta en marcha
accidental.

1.

Levante la manija de bloqueo para poder mover la guía de
corte al hilo.

2.

Coloque una escuadra de carpintero junto a la hoja y
mueva la guía de corte al hilo hacia la escuadra. Observe
la dimensión en la escala de corte al hilo.

3.

Mueva hacia atrás la guía y gire la escuadra de carpintero
180 grados para verificar el otro lado.

4.

Si las dos dimensiones no son iguales, afloje los dos
tornillos situados en la guía y alinéela.

Ver Figura 45.

5.

Vuelva a apretar los dos tornillos.

6.

Haga dos o tres cortes de prueba en restos de madera.
Si los cortes no están a escuadra, repita el proceso.

ADVERTENCIA:

Antes de enchufar la sierra nuevamente para hacer cortes de
prueba, asegúrese de que el interruptor esté en la posición
"OFF" (APAGADO) y que el protector de la hoja esté en su
lugar. De lo contrario puede producirse una lesión grave.

MANTENIMIENTO

GUIA DE

CORTE AL HILO

HOJA

MANIJA DE

BLOQUEO

AJUSTE DE LA PALANCA DE BLOQUEO DE
BISEL

La palanca de bloqueo de bisel puede aflojarse y requerir ajuste.
Para ajustarla siga los siguientes pasos.

1.

Empuje la palanca hacia la izquierda a la posición
bloqueada.

2.

Saque el tornillo de la manija de ajuste de la hoja. Necesitará
una llave Allen de 3/16 pulg. para este procedimiento.

3.

Saque la manija de ajuste de la hoja y la leva. Tire hacia
afuera la leva.

4.

Saque el tornillo de fijación de la palanca de bloqueo de
bisel.

5.

Saque la palanca de bloqueo de bisel de la tuerca
hexagonal.

6.

Vuelva a colocar la palanca de bloqueo de bisel en la
tuerca hexagonal.

7.

Vuelva a colocar el tornillo de fijación y apriete firmemente.

8.

Vuelva a colocar la leva de modo que la saliente esté
contra la lengüeta como se muestra en la Figura 46.
Asegúrese de que la leva esté asentada en la palanca.

9.

Vuelva a instalar la manija en el eje y la leva. Verifique
ahora si la palanca está en la posición deseada. Apriete
firmemente el tornillo.

Figura 46: Ajuste de la Palanca de Bloqueo de Bisel

MANIJA DE AJUSTE DE LA HOJA

LENGÜETA

PALANCA DE BLOQUEO DE BISEL

TUERCA

HEX.

TORNILLO DE

FIJACION

SALIENTE

LEVA

TORNILLO

DE CABEZA

HUECA
