Pág. 14
ARMADO
CONVERSIÓN DE RECORTADORA DE HILO
A DESBROZADORA - BC30
Para convertir la herramienta, de recortadora de hilo a
desbrozadora, retire el conjunto del cabezal del hilo y el
deflector de pasto para eje recto, y monte la protección de la
desbrozadora y la cuchilla.
DESMONTAJE DEL DEFLECTOR DE PASTO PARA EJE
RECTO Y DEL CABEZAL DEL HILO
Vea las figuras 10 y 13.
1. Alinee la ranura de la arandela de brida con la ranura del
cabezal de engranajes.
2. Coloque la herramienta de fijación del cabezal de
engranajes a través de la ranura de la arandela de brida
y de dicho cabezal.
3. Retire el conjunto del cabezal de la recortadora de hilo.
4. Retire la arandela de brida y consérvela para la instalación
de la hoja de corte.
5. Retire el tornillo encargado de fijar el deflector de pasto.
6. Retire el deflector de pasto.
NOTA: Guarde juntas las piezas del cabezal del hilo para
futuro uso.
INSTALACIÓN DE LA CUCHILLA TRI-ARC® Y LA
PROTECCIÓN DE LA DESBROZADORA
Vea las figuras 10 y 14.
1. Instale la protección de la desbrozadora. Consulte el
apartado “Montaje de la protección de la desbrozadora”,
más arriba en este manual.
2. Coloque la arandela de brida en el eje del cabezal de
engranajes con el lado hueco hacia la protección de la
desbrozadora.
3. Centre la cuchilla en la arandela de brida, asegurándose
de que la cuchilla quede bien sentada y el cubo resaltado
de dicha arandela pase por el orificio de la cuchilla.
4. Instale la arandela cóncava con el centro resaltado
orientado en la dirección opuesta a donde se encuentra la
cuchilla.
5. Coloque la tuerca de la cuchilla en el eje del cabezal de
engranajes.
6. Coloque la herramienta de fijación del cabezal de
engranajes a través de la ranura de la arandela de brida
y de dicho cabezal.
7. Instale la tuerca de la cuchilla; para ello, gírela hacia la
izquierda (tiene rosca izquierda).
8. Apriete firmemente la tuerca de la hoja a 120 pulg.-lb.
(138 cm-kg) por lo menos (apretada con los dedos más
1/2 vuelta).

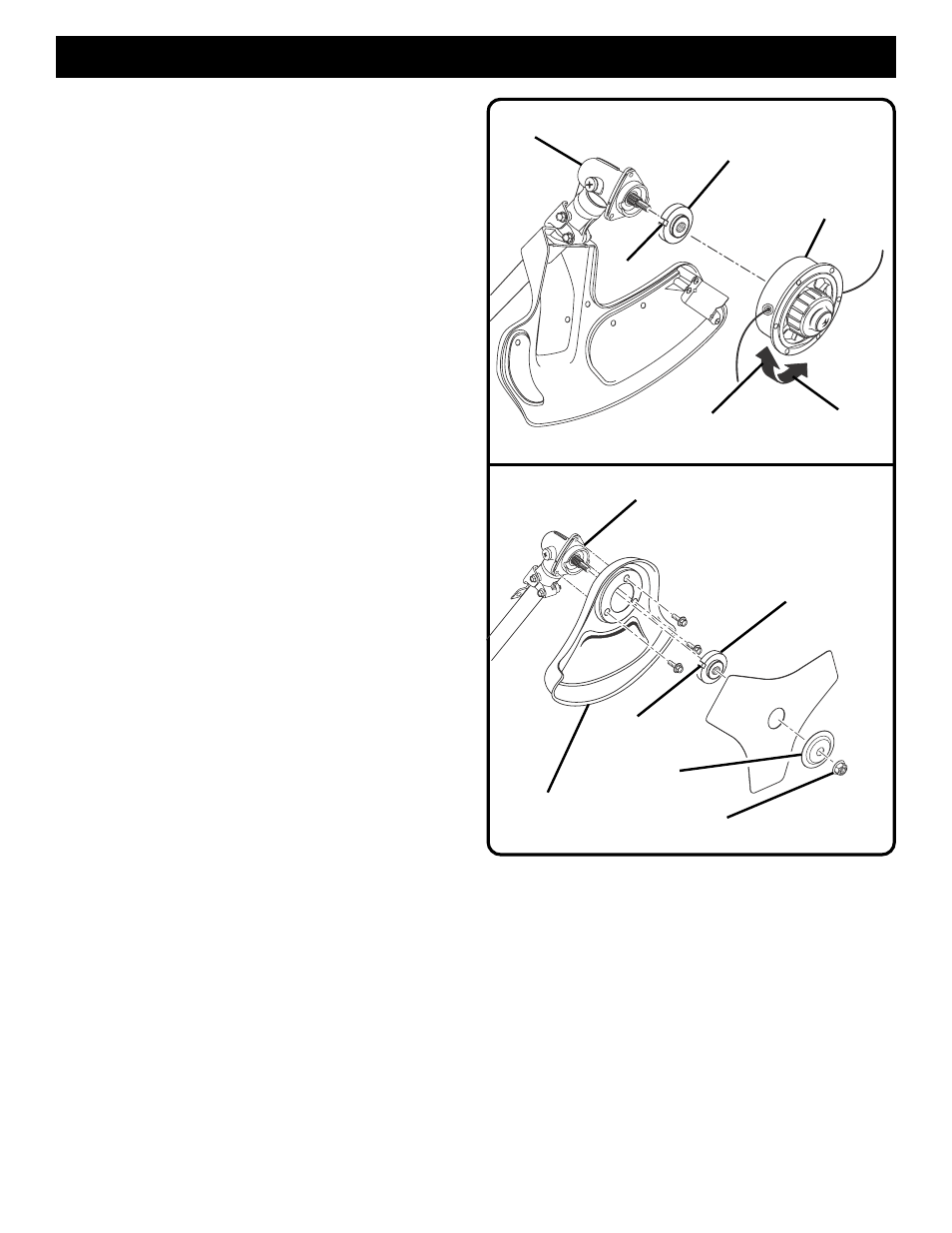

Fig. 14
Fig. 13
AFLOJAR
TUERCA DE LA
CUCHILLA
ARANDELA
CÓNCAVA
RANURA
CABEZAL DE
ENGRANAJES
ARANDELA DE BRIDA
PROTECCIÓN DE LA
DESBROZADORA
CONJUNTO DEL
CABEZAL DEL HILO
CABEZAL DE
ENGRANAJES
APRETAR
ARANDELA DE BRIDA
RANURA
