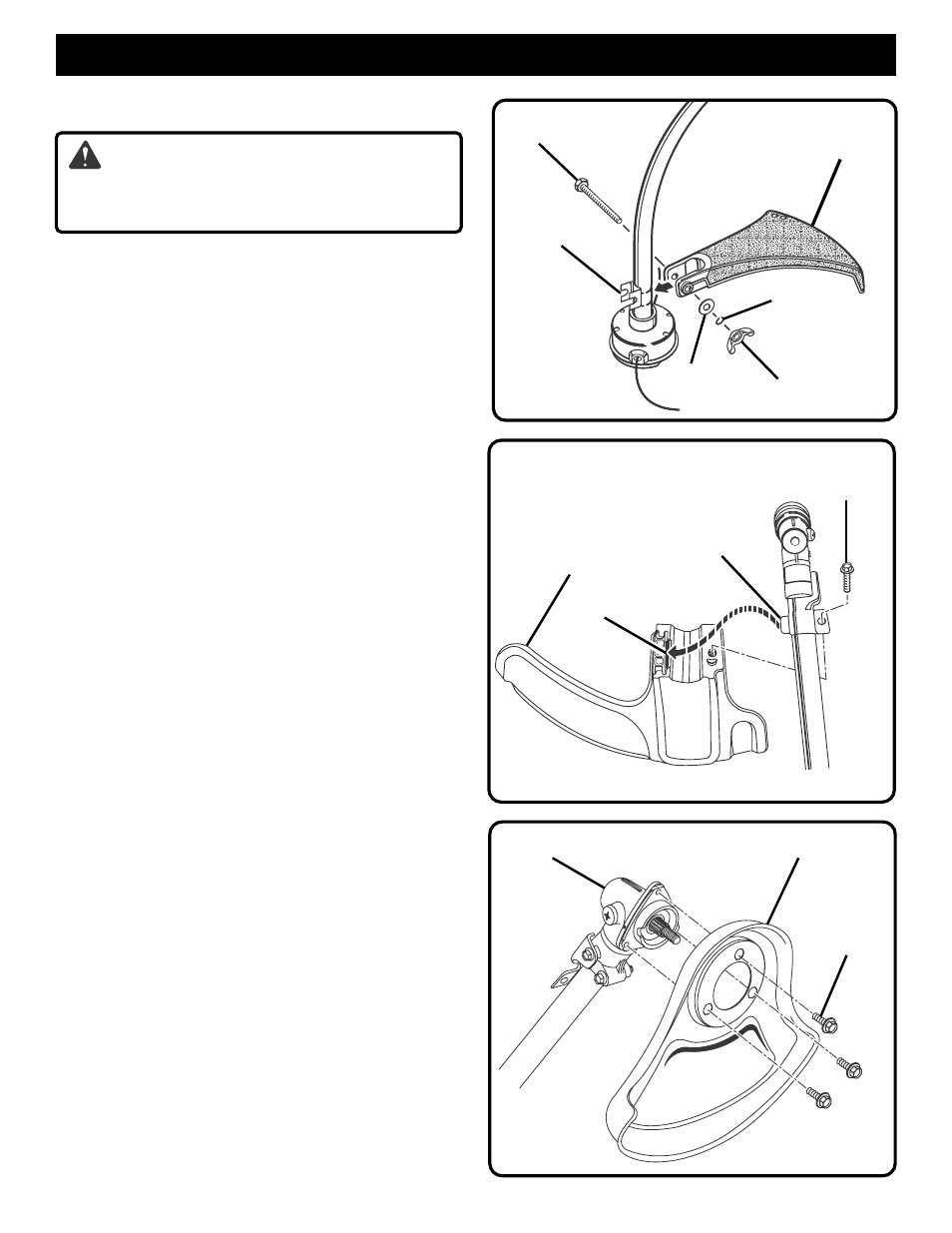

ARMADO
MONTAJE DEL DEFLECTOR DE PASTO
ADVERTENCIA:
La cuchilla de cortar el hilo del deflector de pasto está afilada.
Evite tocar la cuchilla. Si no evita tal contacto puede originarse
lesiones corporales serias.
PARA MONTAR EL DEFLECTOR DE PASTO DEL EJE
CURVO - CS30
Vea la figura 6.
1. Monte el deflector de pasto en la parte inferior del eje
curvo, como se muestra.
2. Introduzca el tornillo de cabeza hexagonal a través del
deflector de pasto y del soporte del eje curvo.
3. Coloque la arandela plana y la de seguridad en el tornillo
de cabeza hexagonal.
4. Coloque la tuerca de mariposa en el tornillo de cabeza
hexagonal y apriételos firmemente.
PARA MONTAR EL DEFLECTOR DE PASTO PARA EJE
RECTO - SS30
Vea la figura 7.
1. Retire el tornillo de cabeza hexagonal de ranura del
deflector de pasto.
2. Introduzca la orejeta del soporte de montaje en la ranura
del deflector de pasto.
3. Alinee el orificio del tornillo en el soporte de montaje con
orificio del tornillo del deflector de pasto.
4. Introduzca el tornillo de cabeza hexagonal ranurada a
través del soporte de montaje y en el deflector de pasto.
5. Apriete firmemente el tornillo.
MONTAJE DE LA PROTECCIÓN DE LA
DESBROZADORA - BC30
Vea la figura 8.
La protección se envía ya instalada en estos modelos de
desbrozadora. Se han incluido instrucciones de referencia para
volver a cambiar el funcionamiento de la unidad, de recortadora
de hilo a desbrozadora.
1. Con el cabezal del hilo desmontado, coloque la protección
de la desbrozadora en el cabezal de engranajes, como se
muestra.
2. Introduzca los tres tornillos por la la parte inferior, a través
de la protección y en el cabezal de engranajes.
3. Apriete firmemente los tornillos y déles una torsión de
40 a 50 pulg.-lb. (de 46 a 58 cm-kg) por lo menos
(apretados con los dedos más 1/4 vuelta).
DEFLECTOR DE
PASTO
SOPORTE
PERNO
TUERCA DE
MARIPOSA Fig. 6
ARANDELA
PLANA
ARANDELA DE
SEGURIDAD
Fig. 7
Fig. 8
TORNILLO DE
CABEZA
HEXAGONAL
DEFLECTOR DE PASTO
PARA EJE RECTO
OREJETA
RANURA
CABEZAL DE
ENGRANAJES
TORNILLO DE
CABEZA
HEXAGONAL
PROTECCIÓN DE LA
DESBROZADORA
