Pág. 10
MONTAJE DEL CABEZAL MOTOR EN EL
ACCESORIO
Vea la figura 2.
ADVERTENCIA:
Nunca una ni ajuste ningún accesorio mientras esté
funcionando el cabezal motor. Si no apaga el motor puede
causarse lesiones serias a sí mismo y a otras personas.
El accesorio se conecta al cabezal motor mediante un dispositivo
acoplador.
1. Afloje la perilla en el acoplador del eje del cabezal de
potencia y retire la tapa extrema del accesorio.
2. Oprima el botón situado en el eje del accesorio. Alinee el
botón con el hueco guía situado en el acoplador del
cabezal motor, y con un movimiento de deslizamiento una
los dos ejes. Gire el eje del accesorio hasta que el botón
quede asegurado en el orificio de posicionamiento.
NOTA: Si el botón no brota completamente en el orificio de
posicionamiento, significa que los ejes no están bien
asegurados en su lugar. Gire levemente los ejes de un lado
a otro hasta que el botón quede asegurado en su lugar.
3. Apriete firmemente la perilla.
ADVERTENCIA:
Asegúrese de que esté bien apretada la perilla antes de
utilizar el equipo; verifique periódicamente el apriete de la
misma durante el uso para evitar lesiones corporales graves.
DESMONTAJE DEL ACCESORIO DEL
CABEZAL MOTOR
Para desmontar o cambiar el accesorio:
1. Afloje la perilla.
2. Oprima el botón y gire los ejes para separar los extremos
de los mismos.
MONTAJE DE LA ASA DE
ALMACENAMIENTO
Vea la figura 3.
Hay dos formas de colgar el accesorio para guardarlo.
■
■ ■ ■ ■ Para usar la tapa de suspensión, oprima el botón y coloque
la tapa en el extremo del eje del accesorio. Gire levemente
la tapa de un lado a otro hasta que quede asegurado en su
lugar el botón.
■ ■ ■ ■ ■ El orificio secundario del eje del accesorio puede
emplearse también para colgar éste.
ARMADO

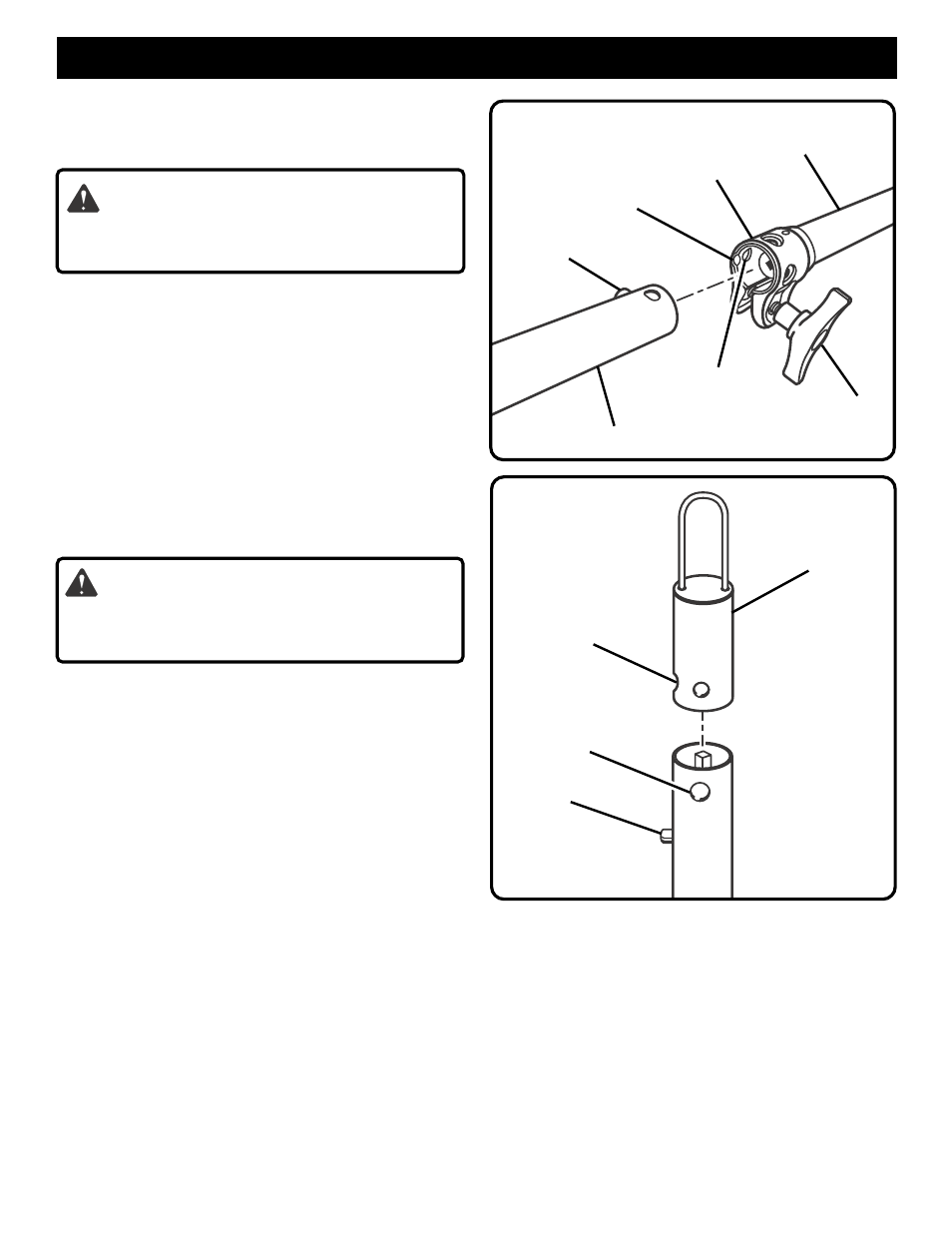

Fig. 2
ACOPLADOR
PERILLA
ACCESORIO PARA RECORTAR
EJE DE LA RECORTADORA
DE HILO
ORIFICIO DE
POSICIONAMIENTO
HUECO GUÍA
Fig. 3
BOTÓN
ORIFICIO
TAPA DE
SUSPENSIÓN
ORIFICIO
SECUNDARIO
BOTÓN
