Pág. 13
TUERCA DE LA CUCHILLA
ARANDELA
CÓNCAVA
RANURA
CABEZAL DE
ENGRANAJES
ARANDELA DE
BRIDA
PROTECCIÓN DE LA
DESBROZADORA
MONTAJE DE LA CORREA PARA EL
HOMBRO - BC30

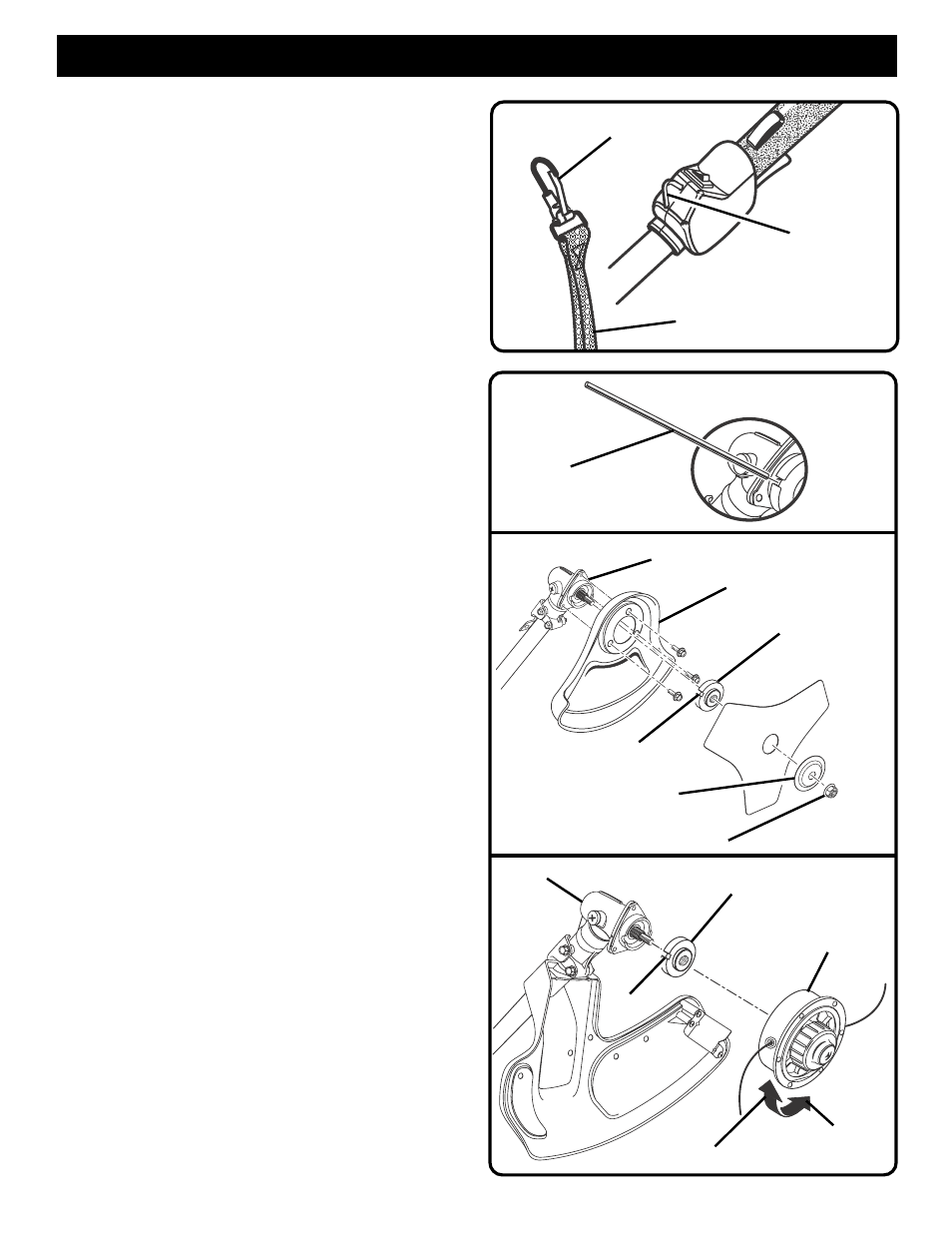

Vea la figura 9.
1. Enganche el broche de la correa en el asa para la misma.
2. Ajuste la correa para dejarla en una posición cómoda.
CONVERSIÓN DE DESBROZADORA A
RECORTADORA DE HILO - BC30
Para convertir la herramienta, de desbrozadora a recortadora
de hilo, retire la cuchilla y la protección de la desbrozadora,
monte el deflector de pasto para eje recto e instale el cabezal
del hilo.
PARA RETIRAR CUCHILLA TRI-ARC® Y LA
PROTECCIÓN DE LA DESBROZADORA
Vea las figuras 10 y 11.
1. Alinee la ranura de la arandela de brida con la ranura del
cabezal de engranajes.
2. Coloque la herramienta de fijación del cabezal de
engranajes a través de la ranura de la arandela de brida
y de dicho cabezal.
3. Instale la tuerca de la cuchilla; para ello, gírela hacia la
derecha.
4. Retire la arandela cóncava y la cuchilla.
5. Retire del eje del cabezal de engranajes la arandela de
brida y consérvela para la instalación del cabezal de la
recortadora.
6. Retire los tres tornillos encargado de fijar la protección de
la desbrozadora en el cabezal de engranajes.
7. Retire la protección de la desbrozadora.
NOTA: Guarde juntas las piezas de la desbrozadora para
futuro uso.
INSTALACIÓN DEL DEFLECTOR DE PASTO PARA EJE
RECTO Y DEL CABEZAL DEL HILO
Vea las figuras 10 y 12.
1. Instale el deflector de pasto. Consulte “Para montar el
deflector de pasto para eje recto”, más arriba en
este manual.
2. Coloque la arandela de brida en el eje del cabezal
de engranajes.
NOTA: El lado hueco de la arandela de brida debe quedar
hacia el cabezal de engranajes.
3. Alinee la ranura de la arandela de brida con la ranura del
cabezal de engranajes.
4. Coloque la herramienta de fijación del cabezal de
engranajes a través de la ranura de la arandela de brida
y de dicho cabezal.
5. Instale el conjunto del cabezal de engranajes en el eje de
dicho cabezal; para ello, gírelo hacia la izquierda.
6. Apriete firmemente el conjunto del cabezal del hilo.
CORREA PARA EL
HOMBRO
PESTILLO
ASA DE LA CORREA
Fig. 9
ARMADO
Fig. 10
Fig. 11
Fig. 12
HERRAMIENTA DE
FIJACIÓN DEL CABEZAL
DE ENGRANAJES
CONJUNTO DEL
CABEZAL DEL HILO
CABEZAL DE ENGRANAJES
AFLOJAR
APRETAR
ARANDELA DE BRIDA
RANURA
