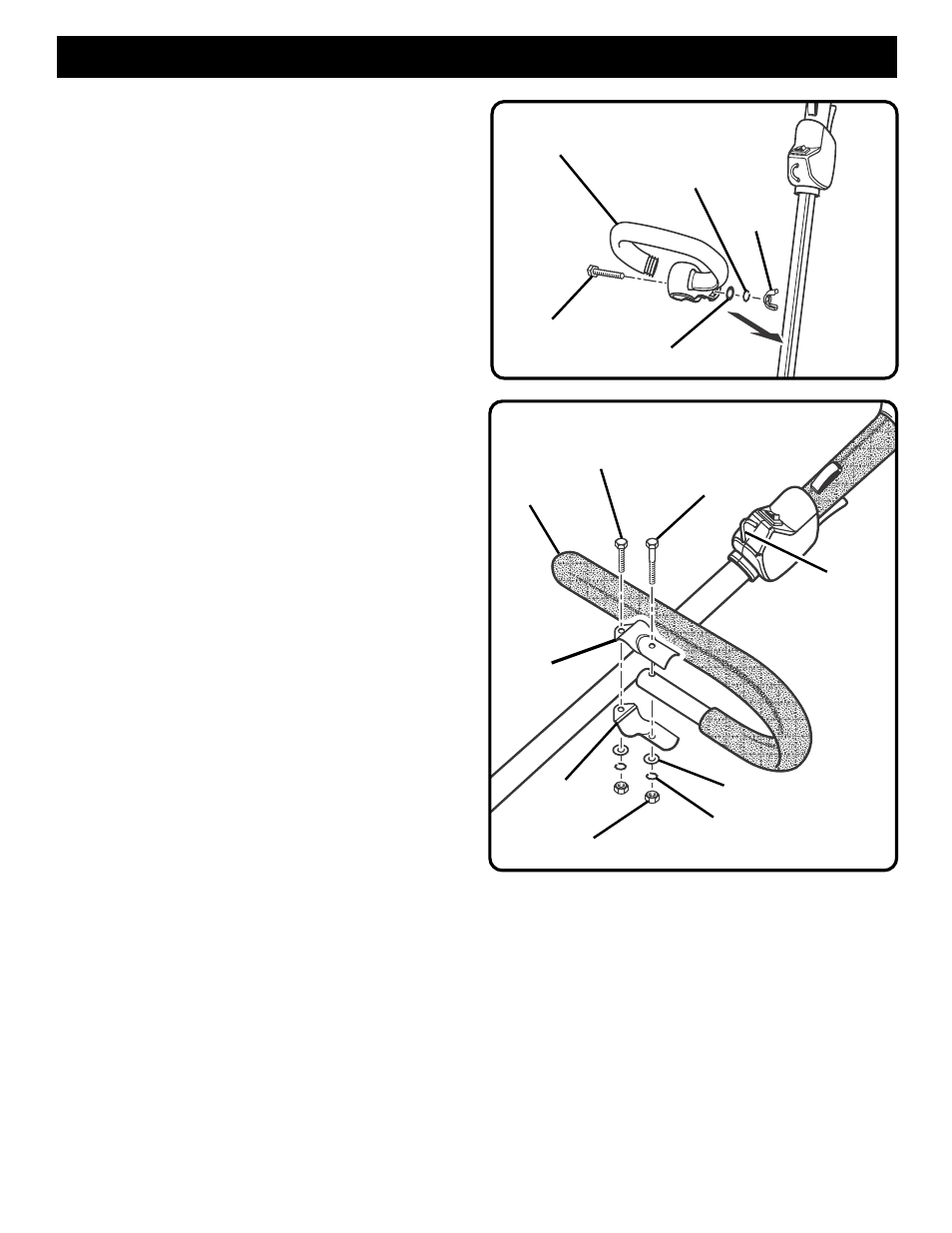

MONTAJE DEL MANGO DELANTERO - CS30
Y SS30
Vea la figura 4.
1. Quite el mango delantero, el perno, la arandela plana, la
arandela de seguridad y la tuerca de mariposa del juego
del propietario.
2. Instale el mango delantero en el lado superior del
alojamiento del eje de impulsión y colóquelo en una
posición cómoda.
3. Coloque el perno a través del mango delantero.
NOTA: El perno de cabeza hexagonal cabe en el hueco de
tal forma moldeado en un costado del mango.
4. Instale la arandela plana, la arandela de seguridad y la
tuerca de mariposa.
5. Apriete firmemente la tuerca de mariposa.
MONTAJE DEL MANGO PROTECTOR EN
“J” - BC30
Vea la figura 5.
El mango protector debe utilizarse para asegurar el máximo
control y optimizar la seguridad del operador al utilizar una
desbrozadora.
1. Sujete firmemente las abrazaderas superior e inferior en
posición sobre el alojamiento del eje de manera que la asa
quede ubicada a la izquierda del operador.
2. Introduzca el extremo de las asas entre las abrazaderas.
3. Alinee los orificios de los pernos y empuje el perno largo
(1/4-20 x 1 -1/2 pulg.) a través del lado de la asa.
4. Coloque el perno corto(1/4-20 x 1 pulg.) a través del lado
opuesto de la abrazadera. Instale la arandela plana, las
arandelas de seguridad y las tuercas hexagonales para
sujetar el conjunto en posición.
5. Al terminar de armar el conjunto, ajuste la posición de la
asa para lograr la comodidad y el equilibrio óptimos.
6. Primero apriete el perno largo y después apriete el
perno corto.
ARMADO
TUERCA DE
MARIPOSA
MANGO DELANTERO
PERNO
Fig. 4
Fig. 5
PRENSA
ARANDELA PLANA
ARANDELA DE
SEGURIDAD TUERCA HEXAGONAL
ASA DE LA
CORREA
PERNO
1/4-20 X 1 1/2 PULG.
ABRAZADERA
MANGO
DELANTERO
PERNO
1/4-20 X 1 PULG.
ARANDELA DE
SEGURIDAD
ARANDELA PLANA
