ALPHA-SOL
ALPHA-SOL

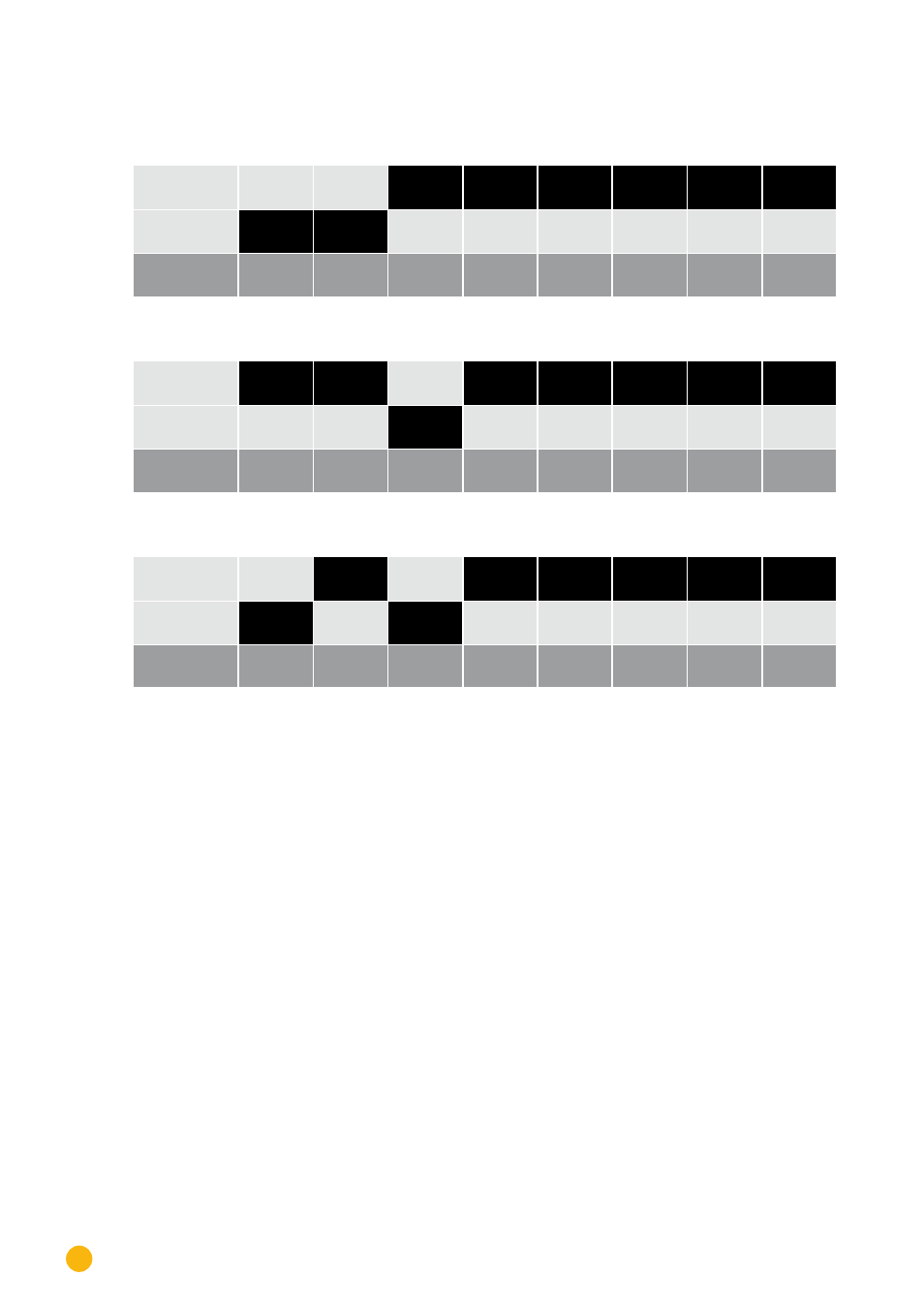

Ejemplo de dirección de comunicación 3:
On
Off
Interruptor DIP
Ejemplo de dirección de comunicación 4:
On
Off
Interruptor DIP
Ejemplo de dirección de comunicación 5:
On
Off
Interruptor DIP
Para obtener más información, visite la página:
https://es.wikipedia.org/wiki/Sistema_binario
Instalar la interfaz RS485
Procedimiento
► Instale la interfaz RS485 en el inversor como se indica en las instrucciones de instalación de la tarjeta
de interfaz
Cablear el inversor con el Solar-Log™
El cableado se realiza mediante:
•
cable de datos preconfeccionado "BKL2" (accesorio; no incluido en el contenido del embalaje)
o
•
cable de datos de 4 hilos blindado confeccionado por su cuenta y conector de regleta de bornes.
Procedimiento
1.
Abra el inversor como se indica en las instrucciones del inversor
2. Pase los hilos desnudos por el orificio del cable del inversor
3. Para confeccionar por su cuenta la conexión por cable, siga el esquema siguiente:
