Conexiones

Esquema de RJ11

1�3

Esquema de RJ11

Algunos fabricantes de inversores utilizan interfaces RJ11 en sus aparatos.

El esquema de los diferentes pins es específico de cada fabricante.

La conexión con la interfaz RS485/422 B y/o RS485 A del Solar-Log

TM

se debe establecer según la des-

cripción en el respectivo inversor.

El siguiente gráfico muestra la numeración de los pins de la conexión RJ45.

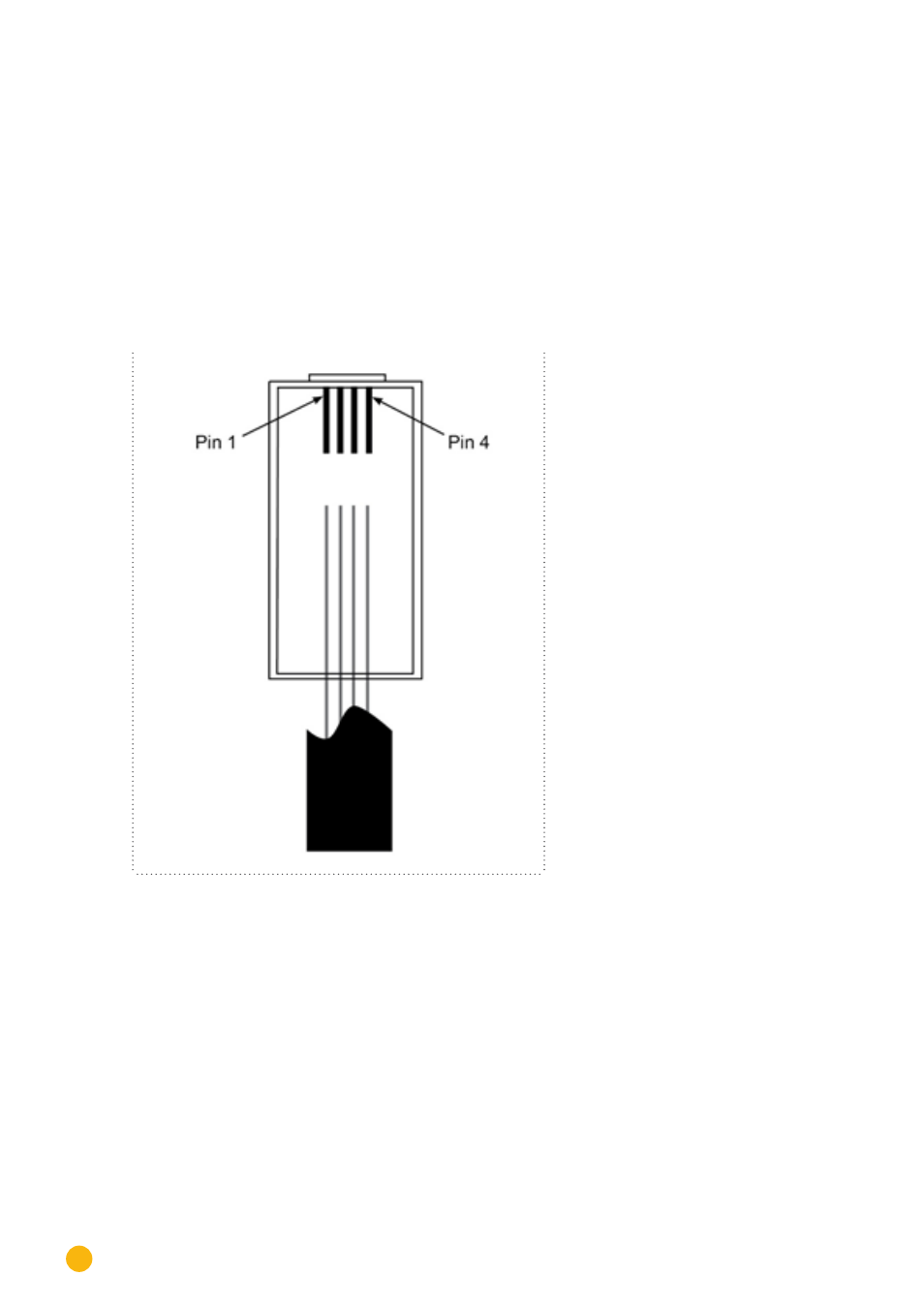

Figura 2:

Esquema de pins del conector RJ11

Precaución

Peligro derivado de un defecto del aparato
El Solar-Log™ dispone de una interfaz RJ45 que no se debe conectar en ningún caso con la
interfaz RJ11 del inversor.

► Conecte el inversor sólo mediante las interfaces RS485/422 del Solar-Log™�
